Что нужно сделать для добавления в схему другой таблицы с помощью программы Visio? Напомним, что исходная версия схемы базы данных, созданная Брэдом Джонсом на клочке салфетки, включала возможность отбирать клиентов по региону. Поэтому в данную схему нужно включить таблицу с регионами, выполнив перечисленные ниже действия.

1. В окне Entity Relationship (Отношения между объектами) в левой части окна программы Visio щелкните на компоненте Entity (Объект) и перетащите его в область рисования. При этом будет создан новый объект (таблица), который по умолчанию называется Table 1.

2. Щелкните правой кнопкой мыши на созданном объекте и выберите в контекстном меню команду Database Properties (Свойства базы данных). На экране появится страница свойств базы данных Database Properties.

3. Введите новое имя таблицы tblRegion в текстовом поле Physical name (Физическое имя).

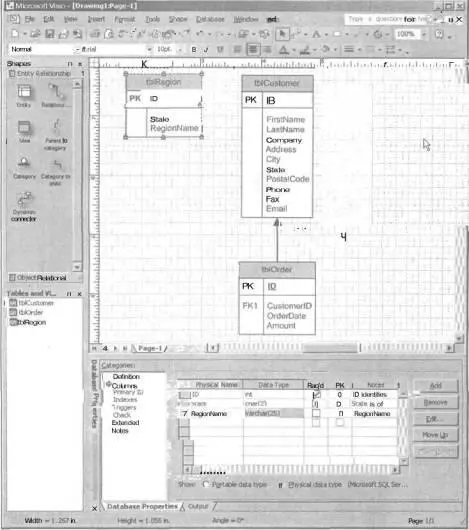

4. В списке Categories (Категории) страницы свойств базы данных Database Properties щелкните на категории Columns (Поля) и создайте три поля в сетке с определением таблицы, как показано на рис. 1.10. Обратите внимание, что для длины поля типа char или varchar нужно выбрать поле и щелкнуть на кнопке Edit (Редактировать) с правой стороны страницы свойств.

После выполнения этих действий схема базы данных будет выглядеть, как показано на рис. 1.10.

Здесь продемонстрирован очень простой способ создания схемы базы данных. Учтите, что в программе Visio есть много других более сложных специализированных шаблонов для создания схем базы данных.

Между таблицами tblRegion и tblCustomer существует отношение на основе связи между их полями State. Для отражения этого отношения в схеме нужно использовать компонент Relationship так, как описано ниже.

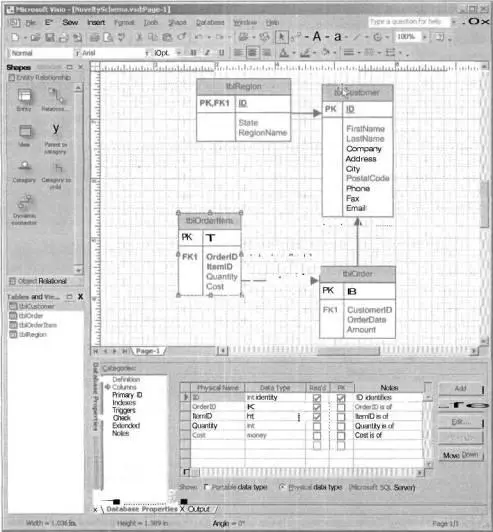

РИС. 1.10. ERD-диаграмма с определением новой таблицы tblRegion

1. В окне Entity Relationship (Отношения между объектами) в левой части окна программы Visio щелкните на компоненте Relationship и перетащите его в область рисования. Он представляет собой линию со стрелкой и с зелеными квадратиками (метка-манипулятор) на концах линии.

2. Щелкните и перетащите одну из зеленых меток на таблицу tblRegion. При этом цвет метки станет красным, что означает незавершенность выполняемых действий с данным отношением.

3. Щелкните и перетащите другую зеленую метку на таблицу tblCustomer.

4. В странице свойств в нижней части окна Visio выберите поля State в обеих таблицах, а затем щелкните на кнопке Associate (Связать). Теперь ERD-диаграмма будет выглядеть, как показано на рис. 1.11. Обратите внимание, что кнопка между двумя списками полей из таблиц tblRegion и tblCustomer либо будет неактивной, либо будет содержать надпись Disconnect (Разорвать) или Associate (Связать). Например при выборе по одному полю в каждом списке эта кнопка будет иметь надпись Associate.

Рис. 1.11. ERD-диаграмма с отображением отношения между таблицами tblCustomer и tbIOrder

После создания таблицы в схеме базы данных можно использовать программу Visio для создания таблицы в базе данных. Для этого нужно выбрать команду меню Database→Update (База данных→Обновить). На экране появится диалоговое окно программы-мастера Database Update Wizard с предложением выполнить обновление. Для обновления базы данных можно создать сценарий на языке определения данных (Data Definition Language — DDL), который внесет все необходимые изменения в базу данных. Этот способ позволяет задокументировать все вносимые изменения и использовать их для репликации. (Более подробно DDL рассматривается в главе 2, "Запросы и команды на языке SQL".) Для обновления базы данных программа Visio может просто внести их в базу данных без создания сценария на DDL. Программа-мастер Database Update Wizard позволяет использовать любой из этих вариантов либо оба вместе.

Часто создание графической модели позволяет обнаружить недостатки схемы базы данных. Например, созданная ранее схема позволяет сохранять информацию о клиентах и заказах, но заказы состоят из товаров, взятых со склада компании и проданных клиенту. Однако в данной схеме базы данных не предусмотрена возможность просмотра товаров, заказанных клиентом.

Для решения этой проблемы нужно создать таблицу для хранения сведений о товарах заказа, которая имеет приведенную ниже структуру.

Теперь между таблицами tblOrder и tblOrderItem существует отношение типа один-ко-многим, как показано на рис. 1.12.

Полностью схему всей базы данных Novelty можно скопировать в виде файла для программы Visio с Web-страницы этой книги на Web-сервере Издательского дома "Вильяме" по адресу: www.williamspublishng.com.

Не следует путать процесс создания схемы базы данных с процессом создания программного обеспечения. В большинстве компаний по созданию программного обеспечения используется методология, которая регламентирует решаемые бизнес-задачи, внешний вид программного обеспечения и способ его создания. Их нужно учитывать при разработке базы данных.

Отношение — это способ формального определения того, как две таблицы связаны друг с другом. При определении отношения необходимо сообщить процессору баз данных, через какие два поля связываются две таблицы, участвующие в создании отношения.

РИС. 1.12. Схема базы данных с отношениями между четырьмя таблицами

Полями, создающими отношение, являются первичный ключ (представленный выше в этой главе) и внешний (foreign) ключ. Внешний ключ — это ключ в связанной таблице, который хранит копию первичного ключа из основной таблицы.

Предположим, у вас есть таблицы с характеристиками отделов и сотрудников компании. Отношение между отделом и группой сотрудников можно определить типом один-ко-многим. Каждому отделу присваивается собственный идентификационный номер (ID), и каждый сотрудник имеет свой ID. Но, чтобы указать, в каком отделе работает каждый сотрудник, необходимо сделать копию номера ID отдела в каждой записи, содержащей данные о сотруднике. Итак, чтобы идентифицировать каждого сотрудника как члена некоторого отдела, в таблице Employees (Сотрудники) должно быть предусмотрено поле (именуемое, допустим, Department ID) для хранения ID отдела, в котором работает данный сотрудник. Поле Department ID в таблице Employees служит внешним ключом таблицы Employees, поскольку хранит копию первичного ключа таблицы Departments (Отделы).

Благодаря отношению процессор баз данных "знает", какие две таблицы участвуют в этом отношении и какой внешний ключ связан с первичным ключом. Для прежнего процессора Jet базы данных Access явное объявление отношений не обязательно, но это в ваших же интересах, поскольку при таком объявлении упрощается задача выборки данных из записей двух или нескольких связанных таблиц (подробнее об этом в главе 2, "Запросы и команды на языке SQL"). Отсутствие такого объявления – один из основных недостатков технологии Jet, который можно устранить с помощью переноса унаследованных приложений на основе технологии Jet на платформу ADO.NET. Помимо соответствия связанных записей в отдельных таблицах, отношение определяется для того, чтобы воспользоваться преимуществами ссылочной целостности, под которой понимают свойство процессора базы данных, обеспечивающее непротиворечивость информации, хранимой в многотабличной базе данных. Когда ссылочная целостность имеет место в базе данных, то процессор баз данных препятствует удалению записи в случае, если в базе данных существуют другие записи, связанные с ней.
