Стэн Трухильо - Графика для Windows средствами DirectDraw

#include

#include

#include

#include

#include

#include

#define DIRECTINPUT_VERSION 0x0300

#include

В приведенном фрагменте присутствуют директивы includeдля всех заголовочных файлов программы. Символическая константа DIRECTINPUT_VERSIONдолжна быть определена до включения файла dinput.h(номер версии определяется старшим байтом).

В результате программа будет компилироваться как версией 3, так и версией 5 DirectX SDK (Microsoft пропустила версию DirectX 4). Получившиеся выполняемые файлы будут работать с runtime-частью DirectX 3 и выше. Поскольку Windows NT Service Pack 3 включает поддержку DirectX 3 для DirectInput, программы успешно компилируются и работают в Windows NT.

Перейдем к поддержке мыши в DirectInput. Она будет рассматриваться на примере программы Smear, которая отображает поверхность в центре экрана и затем сдвигает изображение в соответствии с перемещением мыши (см. рис. 6.2).

Хотя программа Smear демонстрирует работу с мышью, она также использует клавиатуру для проверки клавиши Escape. Работа с клавиатурой уже рассматривалась на примере программы Qwerty, поэтому мы не будем надолго задерживаться на ней.

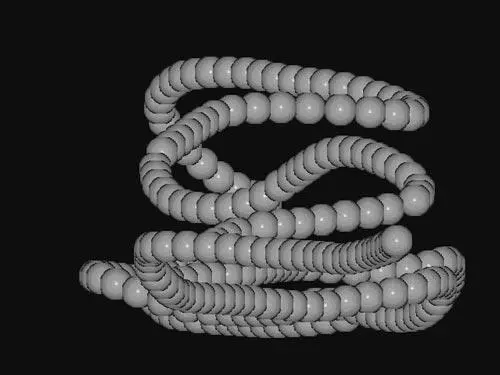

Рис. 6.2. Программа Smear

Если работа с клавиатурой в обеих программах построена на непосредственных данных, то ввод с мыши в программе Smear осуществляется с помощью буферизованных данных. При этом необходимо задать размер буфера (для непосредственных данных это не нужно). По умолчанию размер буфера равен нулю, поэтому для работы с буферизованными данными необходимо выбрать подходящее значение. Хотя для ввода с мыши можно было бы воспользоваться и непосредственными данными, в нашем приложении это приведет к худшему результату. С помощью буферизованных данных можно определить не только новое положение мыши, но и путь, по которому она туда попала. Эта информация обеспечивает более гладкий и точный вывод.

Часть программы Smear, работающая с DirectDraw, отличается от всех остальных программ книги, потому что в данном случае не применяется переключение страниц — вместо этого мы непосредственно обновляем содержимое экрана. Такой подход имеет ряд последствий.

Во-первых, отсутствие вторичного буфера затрудняет модификацию программы и включение в нее нескольких поверхностей. Поскольку все поверхности будут напрямую записываться на первичную поверхность, в случае их перекрытия возникнет неприятное мерцание.

Во-вторых, мы уже не можем просто стереть фоновое изображение. В других программах мы стираем весь вторичный буфер, строим новый кадр и обновляем экран; никакого мерцания при этом не возникает. Стирание вторичного буфера в программе Smear вызовет заметное мерцание, потому что стертый фон будет отображаться во время вывода нового кадра. Программа названа Smear (то есть «размазывание») как раз потому, что фон не стирается, в результате при перемещении поверхности остается смазанный след.

В-третьих, программа работает быстрее (именно поэтому данная методика использована в этой программе). Обновление экрана происходит более эффективно, потому что оно не сопровождается стиранием буфера и переключением страниц.

Основная функциональность программы Smear обеспечивается классом SmearWin(см. листинг 6.4).

Листинг 6.4. Класс SmearWin

class SmearWin : public DirectDrawWin {

public:

SmearWin();

protected:

//{{AFX_MSG(SmearWin)

afx_msg int OnCreate(LPCREATESTRUCT lpCreateStruct);

afx_msg void OnDestroy();

afx_msg void OnActivate(UINT nState, CWnd* pWndOther, BOOL bMinimized);

//}}AFX_MSG

DECLARE_MESSAGE_MAP()

private:

BOOL CreateFlippingSurfaces();

private:

int SelectDriver();

int SelectInitialDisplayMode();

BOOL CreateCustomSurfaces();

void DrawScene();

void RestoreSurfaces();

private:

BOOL InitKeyboard();

BOOL InitMouse();

private:

LPDIRECTINPUT dinput;

LPDIRECTINPUTDEVICE mouse;

LPDIRECTINPUTDEVICE keyboard;

LPDIRECTDRAWSURFACE sphere;

int x, y;

};

В классе объявлены три обработчика:

• OnCreate()

• OnDestroy()

• OnActivate()

Функция OnCreate()инициализирует DirectInput, а также готовит к работе мышь и клавиатуру. Функция OnDestroy()освобождает объекты DirectInput, инициализированные функцией OnCreate(). Функция OnActivate()захватывает клавиатуру в начале работы и при повторной активизации приложения.

Затем следует переопределенная функция DirectDrawWin::CreateFlippingSurfaces(). Нам не нужна переключаемая первичная поверхность, которая по умолчанию предоставляется классом DirectDrawWin, поэтому мы переопределяем эту функцию и создаем первичную поверхность, неспособную к переключению страниц.

Следующие пять функций присутствуют в большинстве наших программ. Внимания среди них заслуживает разве что функция DrawScene(). Она обнаруживает ввод с клавиатуры или от мыши и соответствующим образом обновляет экран.

Затем класс SmearWinобъявляет функции InitMouse()и InitKeyboard(). Функция OnCreate()возлагает на них ответственность за инициализацию устройств.

Наконец, мы объявляем несколько переменных. Переменная dinput — указатель на интерфейс DirectInput, она используется для работы с DirectInput после инициализации. Переменные mouseи keyboardуказывают на интерфейсы DirectInputDevice, они инициализируются функциями InitMouse()и InitKeyboard()соответственно. Указатель на поверхность sphere и целые переменные xи yпредназначены для вывода и позиционирования единственной поверхности приложения.

Функция OnCreate()инициализирует DirectInput, а затем инициализирует мышь и клавиатуру функциями InitMouse()и InitKeyboard(). Она выглядит так:

int SmearWin::OnCreate(LPCREATESTRUCT lpCreateStruct) {

HRESULT r=DirectInputCreate(AfxGetInstanceHandle(), DIRECTINPUT_VERSION, &dinput, 0);

if (r!=DI_OK) {

AfxMessageBox("DirectInputCreate() failed");

return -1;

}

if (InitMouse()==FALSE) return -1;

if (InitKeyboard()==FALSE) return -1;

if (DirectDrawWin::OnCreate(lpCreateStruct) == -1) return -1;

return 0;

}

DirectInput инициализируется функцией DirectInputCreate(). При успешном вызове в переменную dinputзаносится указатель на созданный объект DirectInput. Остальные аргументы DirectInputCreate()рассматривались в программе Qwerty.

Затем мы вызываем функции, которые инициализируют мышь и клавиатуру. Они рассматриваются ниже. Функция OnCreate()завершается вызовом версии OnCreate()базового класса, инициализирующим DirectDraw.
