Для чего же эта RAM используется? Прежде всего она используется для локальных переменных каждой функции. Переменные, помещенные в стек, доступны только при вызове функции. При выходе из функции переменные удаляются из стека, освобождая пространство памяти. Ясно, что можно достаточно быстро исчерпать объем стека, если ваш встроенный контроллер использует рекурсивную подпрограмму (вызываемую, например, для получения ряда Фибоначчи или операции вычисления факториала) или функцию с высокой степенью вложения. То есть при обращении к функции, которая снова вызывает функцию, и т.д. В этих ситуациях активны как все функции, так и связанные с ними локальные переменные.

Ключевой инструмент ОСРВ — использование таких абстрактных типов данных, как записи, списки с указателями и очереди. Обсудим их вкратце. Эти типы данных обычно используют динамическое распределение памяти RAM. Где мы можем взять RAM для этих типов данных? Если мы используем 512 байт как для абстрактных типов данных, так и для стека мы можем потенциально сталкиваться с «зависанием» структуры данных при переполнении стека или наоборот. Это может привести к катастрофическому сбою системы. Мы должны предотвратить это любой ценой. В идеале, мы должны выделить дополнительную память RAM в карте памяти B32. Было бы также полезно физически отделить эту память от памяти RAM на плате B32. Это позволило бы нам иметь отдельные пространства RAM для стека и динамической памяти. Но это не всегда возможно. Если же и стек и динамическая память постоянно находятся в одном и том же пространстве памяти, необходимо гарантировать, что не происходит подмены информации в процессе выполнения программы. Контроллер 68HC12 не обеспечивает автоматического контроля этой ситуации и исключение ее при программировании системы входит в вашу задачу.

В разделе 4.7.1 мы уже обсуждали систему памяти, размещенной на плате B32. На рис. 8.2 приведено схемное решение системы, с учетом которого мы можем использовать дополнительное пространство RAM. Настоятельно рекомендуем вам ознакомится с концепций расширения памяти у Pack и Barrett [2002, Ch. 8]. Здесь же мы только приводим схемное решение, не обсуждая проблем подключения памяти, электрической связи с помощью интерфейса и синхронизации. Хотя все они чрезвычайно важны, но при обсуждении динамического распределения памяти, без их рассмотрения можно обойтись.

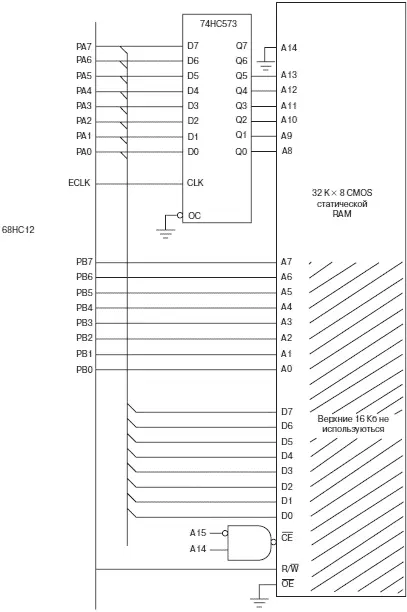

Рис. 8.2.Подключение внешней памяти к микроконтроллеру при программировании

Прежде чем определить конкретные границы этого дополнительного пространства RAM, обеспечим их удобный расчет. Мы хотим определить область 16 Кб для статической оперативной памяти (SRAM) в карте памяти B32 EVB. Разместим эту память в ячейках от $4000 до $7FFF. Если бы это удалось, то все, к чему мы имели доступ на участке памяти — это 32 Кб×8 SRAM. Если мы заземлим старшую линию адреса этой памяти A[14], то старшие 16 Кб чипа памяти будут недоступны. Как мы уже упоминали в главе 4, PORTA обеспечивает мультиплексную линию данных D[7:0], и старшие разряды адреса A[15:8] в расширенных режимах работы МК. PORTB обеспечивает младшие разряды адреса A[7:0]. Мы используем адресную линию A[15:14] со схемой И-НЕ, чтобы создать активный низкий сигнал для SRAM памяти чипа.

Альтернативой расширению памяти является использование варианта HCS12 с большей дополнительной областью RAM. Обратитесь к различным доступным вариантам, описанным в разделах 1.3, 1.4 и 4.8. Эти варианты включают в себя RAM объемом от 4 до 12 Кб.

Перед продолжением нашего обсуждения, относящегося к динамическому распределению памяти, рассмотрим еще несколько проблем, воспользовавшись рис. 8.2.

Вопрос:Какова цель применения схемы И-НЕ?

Ответ: Логический элемент И-НЕ переходит на низкий уровень и генерирует сигнал разрешения (CE) для SRAM памяти, когда A15 находится на низком , а A14 — на высоком уровне.

Вопрос: Какова цель применения микросхемы 74HC573?

Ответ: Эта микросхема действует как защелка при демультиплексировании линий адреса/данных от порта РA.

Вопрос:Каков промежуток адресов памяти RAM?

Ответ:От $4000 до $7FFF или 16 Кб RAM.

Вопрос:Каков размер SRAM памяти?

Ответ:Этот размер составляет 215 или 32К адресов с размещением одного байта в каждом адресе. Нам удается использовать только нижние 16 Кб памяти.

Вопрос: Какой вид будет иметь карта памяти после введения этих новых компонентов памяти.

Ответ: Карта памяти приведена на рис. 8.3.

Рис. 8.3.Карта памяти B32, расширенная внешней флеш-памятью и RAM

В компиляторе С для эффективного управления динамической памятью используются указатели. Они позволяют объявить большое число переменных различных типов и размеров. Когда память динамически распределена для переменных в RAM, указатель может привести вас к ресурсам памяти для переменной.

Динамическое распределение памяти осуществляется с помощью команды распределения памяти malloc(). Эта команда содержится в файле заголовка stdlib.h, который является частью любого С компилятора. Команда malloc()обычно используется вместе с функцией sizeof(). Эта комбинация функций чрезвычайно полезна при динамическом распределении памяти. Общая форма этой комбинации функций:

Ptr = (variable_type)*malloc(sizeof(variable_type));

Большинство структур данных объявляется и распределяется с помощью этой методики. Когда переменная больше не нужна, пространство памяти используемое для нее, возвращается системе с помощью функции free(). Это наилучший способ динамического распределения памяти. Мы создаем переменные на ходу (в процессе выполнения программы), когда мы нуждаемся в них, и избавляемся от переменных, когда они больше не нужны.

При таком распределении и освобождении памяти, происходящем в процессе выполнения программы, необходима эффективная система управления памятью. Динамическая память — это часть памяти RAM, используемая для динамического распределения памяти. Как мы упомянули прежде, важно сохранять стек и динамическую память, отделенными от друг друга.
