• Внутренний сброс по отклонению частоты тактовых импульсов МК (Clock Monitor reset). МК переводится в состояние сброса, когда модуль встроенного генератора тактирования обнаруживает выход частоты тактирования за заданные пределы или просто останов системы тактирования. После перехода в состояние сброса в счетчик команд центрального процессора автоматически загружается так называемый вектор сброса. Вектор сброса — это адрес ячейки памяти, в которой расположен первый оператор исполняемой программы. После загрузки начального адреса программа запускается на исполнение. Два источника сброса: сторожевой таймер и монитор частоты тактирования — обладают собственными векторами сброса (см. рис. 4.17).

Период переполнения сторожевого таймера

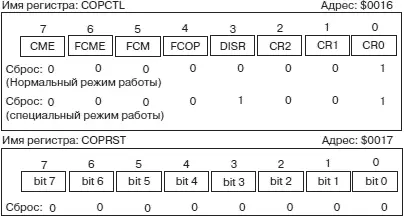

Рис. 4.14.Формат регистров COPCTL, COPRST

Два регистра специальных функций используются МК семейства 68HC12/HCS12 для управления генерацией сигналов сброса от сторожевого таймера и монитора тактирования:

• COPCTL — регистр управления сторожевого таймера.

• COPRST — регистр сброса сторожевого таймера.

Формат обоих регистров представлен на рис. 4.14. Отдельные биты регистра COPCTL разрешают или запрещают сброс от сторожевого таймера и от монитора питания, задают период переполнения сторожевого таймера, а также позволяют генерировать сигнал сброса под управлением программы.

Назначение битов регистра COPCTL:

• CME — разрешает (CME=1) или запрещает (CME=0) работу монитора тактирования.

• FCME — разрешает работу монитора тактирования (FCME=1) независимо от значения бита CME.

• FCM — установка под управлением программы этого бита в 1 генерирует внутренний сброс по монитору тактирования.

• FCOP — установка под управлением программы этого бита в 1 генерирует внутренний сброс по переполнению сторожевого таймера.

• DISR — запрещает (при DISR=1) или запрещает (при DISR=0) перезапуск МК по установленным битам FCM и FCOP.

• CR2…CR0 задают коэффициент счета сторожевого таймера. Численные значения периода переполнения сторожевого таймера для некоторых частот системной шины МК приведены на рис. 4.14.

Регистр COPRST предназначен для сброса сторожевого таймера. В этот регистр под управлением программы должна быть записана последовательность кодов: сначала $55, затем $AA. И сторожевой таймер будет сброшен.

Мы рассмотрели один из способов реализации исключений в микроконтроллерах — это сброс МК. Другой способ принудительного изменения содержимого программного счетчика центрального процессора — это прерывания, которые в МК семейства 68HC12/HCS12 делятся на маскируемые и немаскируемые.

Программно логическая модель центрального процессора содержит регистр признаков CCR, формат которого представлен на рис. 4.15. Особенностью всех семейств МК от компании Freescale Semiconductor является наличие в регистре признаков не только флагов результатов операции, но и дополнительных битов управления подсистемой прерывания. В составе регистра признаков МК 68HC12/HCS12 — два таких бита. Бит I — глобальная маска прерываний — используется для управления маскируемыми прерываниями. Бит X — бит запрета немаскируемых прерываний — управляет немаскируемыми прерываниями. Оба этих бита устанавливаются в 1 в состоянии сброса МК. Обратите внимание, в МК 68HC12/HCS12 установка битов I и X запрещает соответствующие прерывания.

Рис. 4.15. Формат регистра состояния CCR

В соответствие со своим названием немаскируемые прерывания не могут быть отключены пользователем. Однако в предыдущем абзаце было упомянуто, что установка бита X в 1 запрещает немаскируемые прерывания. Значение бита X действительно равно 1 в состоянии сброса МК. Однако далее он может быть установлен в 0 под управлением программы инициализации, разрешая тем самым немаскируемые прерывания. Далее этот бит не может быть изменен под управлением программы, и в этом его отличие от бита глобальной маски прерываний I.

Три типа немаскируемых прерываний реализуются в МК 68HC12/HCS12:

• Прерывание по внешнему запросу .Все МК 68HC12/HCS12 имеют вывод внешнего немаскируемого прерывания . Активный уровень сигнала для генерации запроса на прерывание — логический 0.

• Прерывание по несуществующему коду команды.Каждая инструкция языка ассемблер МК имеет собственный код. В МК 68HC12/HCS12 коды операций могут быть однобайтовыми и двухбайтовыми. Но не все теоретически возможные коды использованы для кодирования реальных команд процессорного ядра CPU12. Если на этапе выборки кода команды из памяти произошло считывание несуществующего кода команды, то генерируется запрос на немаскируемое прерывание.

• Программное прерывание — инструкция SWI. Система команд МК 68HC12/HCS12 имеет инструкцию программного прерывания, которая позволяет перейти к исполнению подпрограммы прерывания из прикладной программы.

• Прерывание по внешнему запросу .Все МК 68HC12/HCS12 имеют вывод внешнего маскируемого прерывания . Активный уровень сигнала для генерации запроса на прерывание — логический 0. В некоторых приложениях требуется принять запросы от нескольких внешних источников сигналов. Для таких случаев следует использовать дополнительный логический элемент, который объединяет запросы от всех источников по логике ИЛИ (рис. 4.16). Если запрос на вход поступил, и МК перешел к выполнению подпрограммы прерывания, то в этой подпрограмме следует опросить линии порта для того, чтобы установить, какой из источников вызвал прерывание. Обработка нескольких объединенных по ИЛИ запросов с программным поиском установившего запрос источника называется поллингом.
