Данный протокол работает вместе с протоколом TCP/IP и находится на более низком уровне. Перед тем как информация с модема поступит на обработку ТСР/IР-протоколу, ее предварительно обрабатывает SLIP-протокол. Выполнив все необходимые действия, он создает другой пакет и передает его TCP/IP.

Протокол РРР (Point-to-Point Protocol) выполняет ту же работу, что и описанный выше SLIP. Однако он лучше осуществляет эти функции, так как обладает дополнительными возможностями. Кроме того, в отличие от SLIP, РРР может взаимодействовать не только с TCP/IP, но и с протоколами IPX/SPX, NetBIOS, DHCP, которые широко используются в локальных сетях.

Протокол РРР более распространен также благодаря использованию его на интернет-серверах с установленной серверной операционной системой семейства Windows NT (SLIP применяют для соединения с серверами, работающими в операционной системе UNIX).

Frame Relay – еще один протокол, предназначенный для передачи данных по телефонной линии. Помимо высокой надежности он обладает расширенной функциональностью. Так, поскольку передаваемые данные часто имеют формат видео, аудио или содержат электронную информацию, есть возможность выбора приоритетности передаваемого содержимого.

Еще одна особенность протокола Frame Relay – его скорость, которая достигает 45 Мбит/с.

Стек протоколов AppleTalk является собственностью компании Apple Computer. Он был разработан для установки связи между компьютерами Macintosh.

Как и TCP/IP, AppleTalk представляет собой набор протоколов, каждый из которых отвечает за работу определенного уровня модели ISO/OSI.

В отличие от протоколов TCP/IP и IPX/SPX, стек протоколов AppleTalk использует собственную реализацию физического и канального уровней, а не протоколы модели ISO/OSI.

Рассмотрим некоторые протоколы стека AppleTalk.

▪ DDP (Datagram Delivery Protocol) – отвечает за работу сетевого уровня. Его основное предназначение – организация и обслуживание процесса передачи данных без предварительной установки связи между компьютерами.

▪ RTMP (Routing Table Maintenance Protocol) – работает с маршрутными таблицами AppleTalk. Любая такая таблица содержит информацию о каждом сегменте, куда возможна доставка сообщений. Таблица состоит из номеров маршрутизаторов (порта), которые могут доставить сообщение к выбранному компьютеру, количества маршрутизаторов, параметров выбранных сегментов сети (скорости, загруженности и т. п.).

▪ NBP (Name Binding Protocol) – отвечает за адресацию, которая сводится к привязке логического имени компьютера к физическому адресу в сети. Кроме процесса привязки имени, он отвечает за регистрацию, подтверждение, стирание и поиск этого имени.

▪ ZIP (Zone Information Protocol) – работает в паре с протоколом NBP, помогая ему производить поиск имени в рабочих группах, или зонах. Для этого он использует информацию ближайшего маршрутизатора, который создает запрос по всей сети, где могут находиться входящие в заданную рабочую группу компьютеры.

▪ ATP (AppleTalk Transaction Protocol) – один из протоколов транспортного уровня, который отвечает за транзакции. Транзакция — это набор из запроса, ответа на этот запрос и идентификационного номера, который присваивается данному набору. Примером транзакции может быть сообщение о доставке данных от одного компьютера другому. Кроме того, АТР умеет делать разбивку больших пакетов на более мелкие с последующей их сборкой после подтверждения о приеме или доставке.

▪ ADSP (AppleTalk Data Stream Protocol) – протокол, аналогичный АТР. Он отвечает за доставку пакетов. Однако в данном случае осуществляется не одна транзакция, а гарантированная доставка, которая может повлечь за собой несколько транзакций. Кроме того, протокол гарантирует, что данные при доставке не будут утеряны или продублированы.

Ключевым моментом в функционировании локальной сети является среда передачи данных, то есть канал, по которому компьютеры могут обмениваться информацией. От среды передачи данных зависят многие параметры сети, в частности:

▪ топология сети;

▪ используемое оборудование;

▪ стоимость создания;

▪ физическая надежность;

▪ скорость передачи данных;

▪ безопасность сети;

▪ возможности администрирования сети;

▪ возможность модернизации.

Этот список можно продолжить, но ясно одно: среда передачи данных однозначно определяет как возможности сети, так и возможности ее модернизации. В данной главе мы рассмотрим основные использующиеся в настоящее время среды передачи данных.

Первой средой для объединения компьютеров в сеть с целью обмена информацией был коаксиальный кабель (Coaxial Cable). Сети с использованием коаксиального кабеля появились еще в начале 70-х годов прошлого века. На то время он считался идеальным вариантом для передачи данных. Скорости тогда были не столь высоки, как сегодня, и коаксиальный кабель полностью удовлетворял существующие потребности. Сетевое оборудование для работы с коаксиальным кабелем, согласно существующим сетевым стандартам, позволяет передавать данные со скоростью до 10 Мбит/с, что даже сегодня в некоторых случаях является вполне достаточной скоростью.

Различают тонкий и толстый коаксиальные кабели. Несмотря на то что толстый коаксиальный кабель появился раньше, его технические характеристики (скорость, дальность связи и т. п.) существенно лучше, нежели у тонкого коаксиального кабеля, который появился после дальнейшего усовершенствования проводных сетевых стандартов.

Толстый и тонкий кабели внешне различаются только толщиной, хотя иногда могут быть и другие различия (рис. 7.1).

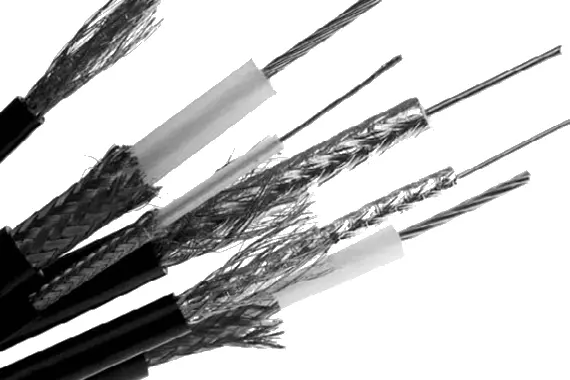

Рис. 7.1.Разные варианты коаксиального кабеля

Например, когда требуется прокладка кабеля снаружи здания, часто используется кабель с усилительным тросом, который выглядит как отдельная жила в отдельной оболочке.

Однако основные различия между этими типами кабелей заключаются в их строении: могут присутствовать дополнительные оплетки, диэлектрики, экраны из фольги и т. д.

Типичное строение самой простой реализации тонкого и толстого коаксиального кабеля показано на рис. 7.2 и 7.3.

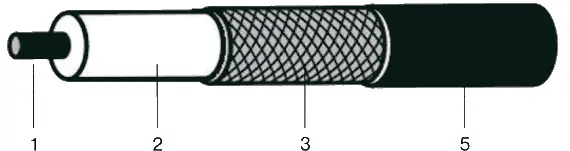

Рис. 7.2.Строение тонкого коаксиального кабеля

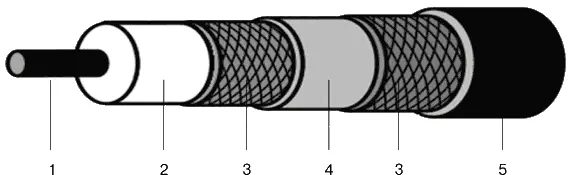

Рис. 7.3.Строение толстого коаксиального кабеля

Рассмотрим элементы коаксиального кабеля, показанные на рисунке.
