▪ Файл-сервер. Данный сервер представляет собой хранилище файлов разного типа. На нем, как правило, хранятся файлы пользователей, общие информационные ресурсы, аудио– и видеофайлы общего использования и многое другое. Главное требование к файловому серверу – надежная дисковая подсистема, которая обеспечит безопасное хранение файлов и доступ к ним в любое время суток. Часто на данном сервере устанавливается архивирующая система, например стример, с помощью которого осуществляется плановое создание архивных данных. Это обеспечивает гарантированное восстановление данных в случае непредвиденных сбоев оборудования.

▪ Сервер базы данных. Подобного типа серверы наиболее востребованы, поскольку позволяют обеспечить доступ к единой базе данных, в качестве которой могут выступать базы данных бухгалтерского и другого типа учета, юридические базы данных и т. д. В качестве сервера базы данных используются мощные компьютеры с большим объемом оперативной памяти и RAID-массивом из быстрых жестких дисков. Очень важно организовать архивирование данных, поскольку от целостности базы данных и доступа к ней зависит работа всего предприятия.

▪ Сервер приложений. Сервер приложений используется в качестве промежуточного звена между сервером базы данных и клиентским компьютером. Это позволяет организовать так называемую трехзвенную, или трехуровневую, архитектуру, с помощью которой программы, требующие обмена с базой данных, могут работать с максимальной скоростью и эффективностью. Кроме того, за счет такой организации увеличивается безопасность доступа к данным и становится легче управлять всем процессом: ведь проще контролировать работу одного компьютера, нежели сотни.

▪ Принт-сервер. Специализированный сервер, позволяющий ускорить процесс печати и контролировать его. Используется в сетях, которым необходим доступ к общему принтеру. Подобного рода сервер управляет очередью печати и обеспечивает доступ к принтеру любому типу клиента, будь то проводное или беспроводное соединение, переносное устройство или мобильный телефон.

▪ Интернет-шлюз. Использование этого сервера вызвано необходимостью доступа пользователей локальной сети в Интернет, а также доступа к ресурсам по протоколам ftp и http. Поскольку данный сервер является «окном» во внешнюю сеть, к нему предъявляется ряд требований, среди которых главные – это безопасность локальных данных и защита от доступа к ним извне. Именно поэтому на данном сервере устанавливают разного рода сетевые фильтры и брандмауэры, позволяющие эффективно фильтровать входящий и исходящий трафик, что делает использование Интернета более безопасным.

▪ Почтовый сервер. Практически каждое серьезное предприятие для общения с внешним миром пользуется корпоративными электронными ящиками. Этот подход вполне оправдан, поскольку позволяет контролировать входящий и исходящий трафик, тем самым блокируя возможность утечки информации. Для того чтобы подобная система обмена информацией была возможной, используется почтовый сервер с соответствующим программным обеспечением. Дополнительно на этот сервер устанавливаются разнообразные антиспамовые фильтры, позволяющие бороться, насколько это возможно, со всевозрастающим объемом рекламных писем, которые и называются спамом.

Кроме упомянутых выше типов серверов могут использоваться и другие, что зависит только от реальных потребностей сети. Подключение новых серверов не вызывает никаких трудностей, поскольку гибкость и возможности сети на основе сервера позволяют сделать это в любой момент.

Для системного администратора сеть на основе сервера будет сложнее в создании и обслуживании, но зато она наиболее управляемая и контролируемая. При помощи управляющего компьютера можно очень легко и эффективно следить за учетными записями пользователей, а благодаря политике безопасности упрощается контроль над самими компьютерами, что делает данные в сети более защищенными.

На сервер устанавливается серверная операционная система, которая, в отличие от клиентской операционной системы, обладает рядом преимуществ, например поддержкой нескольких процессоров, бóльшего объема оперативной памяти, инструментами администрирования сети и т. д. К таким системам относятся операционные системы Windows 2003 Server, Windows 2008 и т. д.

В табл. 3.2 вы можете увидеть основные недостатки и преимущества сетей на основе выделенного сервера.

Таблица 3.2.Особенности сетей на основе выделенного сервера

При проектировании и создании сети важную роль играет способ объединения компьютеров и других узлов. От него зависят скорость передачи данных, надежность сети, степень устойчивости к поломкам, возможности администрирования и многое другое. Первым и, пожалуй, самым важным фактором, от которого зависят упомянутые показатели, является топология сети.

Топология сети, или сетевая топология, – это описание схемы сети, включающее в себя способ взаимного расположения компьютеров и способ их объединения, а также правила, связанные с прокладкой кабеля, подключением оборудования, взаимодействием управляющих устройств и т. д.

Существует достаточно много способов объединения компьютеров. К их числу относятся топологии «шина», «звезда», «кольцо», «двойное кольцо», «дерево», «решетка» и др. Наибольшее распространение получили сетевые топологии «шина», «звезда» и «кольцо», поэтому именно они будут рассмотрены в данной книге.

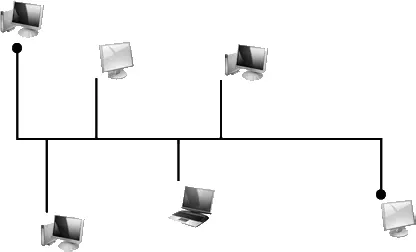

Согласно топологии «шина», или, как ее еще часто называют, «общая шина» или «магистраль», все участники сети подключаются к центральному кабелю (рис. 4.1). Для предотвращения дальнейшего распространения и возможного отражения сигнала на концах кабеля устанавливаются специальные заглушки – терминаторы, один из которых обязательно заземляется.

Рис. 4.1.Пример топологии «шина»

Данные в такой сети передаются сразу всем компьютерам, поэтому задача каждого компьютера – проверить, не ему ли адресовано сообщение. Только компьютер, которому адресовано сообщение, может обработать его. При этом пока данные не будут обработаны, никакие сообщения больше не отправляются. Как только данные обработаны, сигнал об этом поступает в сеть и работа возобновляется.

Достоинство такой сети в том, что создать ее просто и достаточно дешево. При ее построении используется минимальное количество кабеля и не требуется никакого управляющего оборудования: в обмене данными участвуют только сетевые адаптеры компьютеров. В случае если количество компьютеров уже достаточно велико, сеть часто разбивается на сегменты, для соединения которых используются повторители – концентраторы, коммутаторы, мосты и т. п.
