Дмитрий Рябцев - Дизайн помещений и интерьеров в 3ds Max 2009

Рис. 1.41. Имитация линзовых эффектов

Завершая раздел о принципах фотореалистичности, хотелось бы добавить, что улучшать, доводя до совершенства визуализированное изображение, можно до бесконечности. Но существует такой фактор, как время, отведенное на создание любого проекта, а также ограниченная мощность компьютера, на котором производится работа в редакторе трехмерной графики. Поэтому одной из главных задач дизайнера трехмерной графики является нахождение баланса качества проектируемой сцены и разумных временных затрат на ее создание. Например, если смоделировать люстру из нескольких миллионов полигонов (встречаются и такие) для фотореалистичной визуализации ее как отдельного объекта, то помещение такой модели в сцену интерьера грозит трудностями дальнейшего редактирования данной сцены и весьма продолжительным временем ее просчета.

Перед тем как перейти к описанию процесса проектирования дизайна интерьера в редакторах трехмерной графики, необходимо рассказать об особенностях оформления помещений и дать несколько определений.

Интерьером называется вид помещения изнутри. Одним из важных моментов изображения интерьера, как, впрочем, и других сцен, является правильный выбор точки обзора и композиции. Поэтому, как уже упоминалось, имеет смысл начать с эскизных набросков будущей сцены (рис. 1.42).

Рис. 1.42. Цифровой эскиз гостиной

Следующей основной задачей при создании виртуального проекта интерьера является корректный выбор перспективной проекции. От этого зависит выразительность окончательного изображения. При фронтальном показе одной из стен главная точка сцены (см. выше раздел «Принципы композиции») окажется примерно посередине, и композиция получится, скорее всего, симметричной, что достаточно формально и плоско, хотя может быть оправдано, если необходимо показать помещение в целом (рис. 1.43). Данная проекция используется в основном для проверки сочетаемости материалов покрытия. Поэтому необходимо искать такое отображение интерьера, чтобы потолок, стены и пол имели гармоничные пропорциональные соотношения.

Рис. 1.43. Фронтальный перспективный вид смотрится достаточно просто, хотя и позволяет увидеть все помещение сразу

Если сравнить три композиции интерьера одного и того же помещения (рис. 1.44, а), соответствующего плану, то можно сделать вывод, что наиболее выигрышно в смысле выразительности выглядит верхняя композиция (рис. 1.44, б), остальные две либо не дают всей полноты представления о помещении, либо смотрятся неинтересно (рис. 1.44, в, г). После визуализации данные изображения могут быть использованы в качестве дополнительных эскизов.

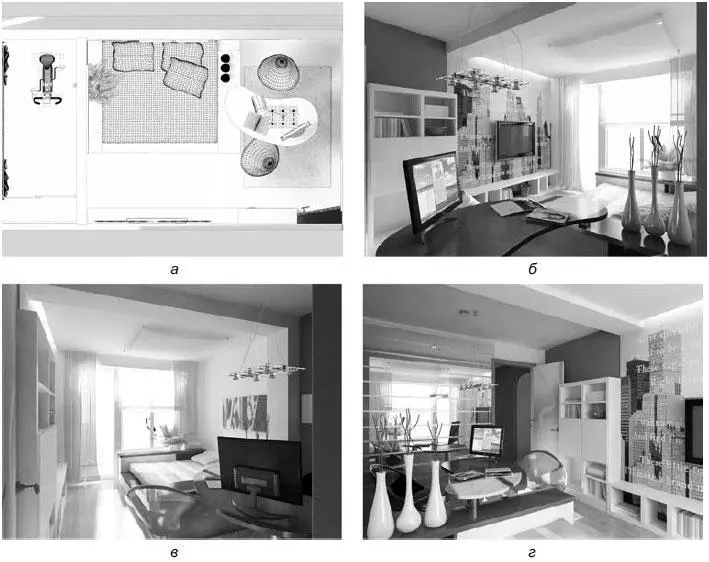

Рис. 1.44. Композиционные решения отображения интерьера: а – планировка помещения; б – наиболее удачный ракурс изображения; в, г – менее удачное расположение камеры

После создания набросков и выбора композиции можно переходить собственно к моделированию. Сначала формируется основная сцена, в которую потом следует поместить все остальные объекты. Затем моделируют предметы будущего интерьера. Удобнее моделировать каждый интерьерный объект в отдельном файле, а впоследствии совмещать его с основной сценой, присоединив объект из файла. В дальнейшем можно будет использовать эти модели для других сцен. Если же начать моделировать все в одной сцене, то через некоторое время работа может замедлиться из-за постепенного увеличения количества полигонов в сцене и, как следствие, нагрузки на видеоподсистему и центральный процессор компьютера.

Одной из сложностей создания интерьеров в программах трехмерной графики является правильное (реалистичное) освещение сцен. Если для освещения сцены с одним объектом достаточно трехточечной схемы освещения (см. раздел «Способы освещения пространства»), то в интерьере обычно присутствует несколько источников освещения: окна, источники искусственного света, отраженный от предметов свет. Они дают сложное и мягкое освещение, в результате чего приходится устанавливать разноцветные дополнительные источники отраженного света для подсветки теней и других областей или использовать алгоритмы расчета освещения методом переноса излучения (Radiosity), о которых будет рассказано далее.

В интерьере обычно располагаются мебель и предметы обихода, разные по локальному цвету и фактуре, что усложняет работу по моделированию реалистичного освещения, и поэтому, хотя подходов к расстановке источников света при создании трехмерных сцен есть множество, зачастую используют один из двух вариантов настройки освещения.

• Сначала в сцене расставляются световые акценты с помощью второстепенных источников, например осветителей типа Spot (Прожекторный), а затем постепенно добавляется окружающее освещение. Подобный подход позволяет контролировать степень смешивания рассеянного освещения с направленными источниками при сохранении световых акцентов.

• Второй способ заключается в установке в сцену одного рассеянного осветителя. После этого постепенно по мере надобности вводят в сцену новые источники рассеянного света и управляют тенями. Затем после настройки окружающего освещения расставляют световые акценты направленными источниками.

Особенностью создания реалистичных сцен интерьера является учет некоторых законов воздушной перспективы, когда под воздействием воздушной среды и окружающего пространства наблюдается изменение определенных признаков (цвета, степени освещенности, формы) по мере удаления объектов от зрителя. Еще один эффект, усиливающий реалистичность трехмерных сцен, – глубина резкости (depth of field ). Данная особенность, как уже было сказано ранее, учитывает расстояние от точки обзора воображаемого наблюдателя до самой дальней точки сцены. То есть ближе расположенные предметы будут видны резче, чем расположенные дальше, и задний план станет более размытым, нежели передний. Данного эффекта в трехмерных редакторах можно добиться, используя настройки глубины резкости программных камер. В результате задние предметы будут очерчены мягкими контурами и полутонами, а передние будут выглядеть конкретнее и резче. Посредством этого и некоторых других эффектов (например, объемное освещение), которые предоставляют программы трехмерного моделирования и анимации, можно добиться убедительной глубины помещения.
