Преобразователь VGA-TV транслирует цифровой сигнал VGA-изображения в аналоговый сигнал для вывода на телевизор. Поддерживает распространенные стандарты телесигнала. Допускает одновременный вывод изображения на телевизор и монитор. Возможна регулировка изображения и монтаж (наложение компьютерной графики на внешний видеосигнал).

MPEG-плеер – это устройство для воспроизведения фильмов, записанных на Video-CD с качеством VHS. MPEG (Motion Picture Expert Group) – это стандарт сжатия цифрового видео и звука. Стандарт определяет методы компрессии, позволяющие увеличить скорость поступления аудио– и видеоданных. Коэффициент сжатия данных – 8—10. При чтении скорость потока данных не превышает 150 Кб/с. Альтернатива аппаратным декодерам – программные декомпрессоры в реальном масштабе времени.

Диапазон цен на самые популярные видеокарты – 30—120 долларов. Для обычной работы с офисными приложениями и двумерной графикой, программирования или обучения, работы в Интернете, будет достаточно самой простой 16 Мб видеокарты любого производителя. Для чего же тогда выпускают все остальные видеокарты? В 95% случаев – для компьютерных игр. Нигде не требуется такого быстродействия и производительности, кроме как в играх и некоторых программах разработки и редактирования трехмерных объектов, сцен и анимации, видеоредактирования.

В качестве примера ниже даны параметры конкретной видеокарты ASUS V7100 Pro, изображенной на рис. 2.18.

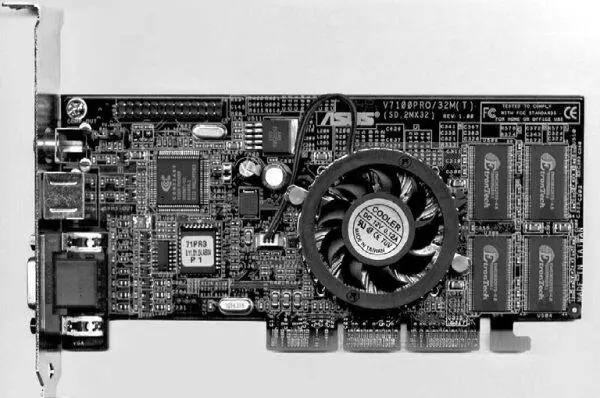

Рис. 2.18. Видеокарта ASUS V7100 Pro на чипсете GeForce2 МХ-400

Использование видеокарт на чипе GeForce2 МХ-400 с видеопамятью 32 Мб является сегодня популярным решением. В табл. 2.1 показаны характеристики данного устройства.

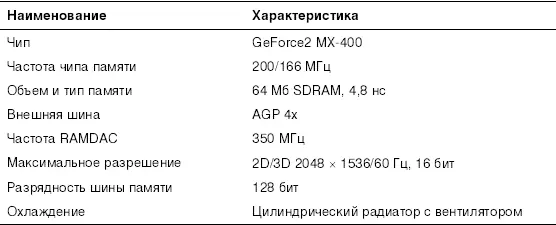

Таблица 2.1.Характеристики видеокарты ASUS V7100 Pro

Плюсы такой карты: высокое качество изображения; хорошее качество изготовления; память 4,8 не, работает на частоте 200 МГц; отличная комплектация. Минус: высокая цена.

Современные карты для шин AGP не имеют жестко заданных адресов ввода/вывода, поэтому при инициализации система автоматически разносит их по разным областям адресов. Это позволяет совмещать в компьютере две и более видеокарт при наличии поддержки со стороны ОС. Так, например, Windows 98 две видеокарты поддерживает. При этом основной (размещаемой по стандартным адресам ввода/вывода) будет карта, расположенная в разъеме с наименьшим номером.

Периферийные устройства являются необязательными в базовой конфигурации ПК и служат для расширения функциональных возможностей персонального компьютера, удобства управления им и представления информации в различных формах в процессе ее обработки, хранения и отображения. К ним относятся: принтеры, модемы, сканеры, CD-ROM, стримеры, графические планшеты, плоттеры, устройства мультимедиа и другие желательные, но не обязательные устройства. Подсоединение периферийных устройств к компьютеру производится через устройства сопряжения (адаптеры), на которых реализованы стандартные или специальные интерфейсы. Последовательный и параллельный интерфейсы называют также портами ввода/вывода. Последовательные порты (СОМ) обычно используются для подключения мыши, внешнего модема. Параллельные порты (LPT) чаще всего используются для подключения принтера, сканера, плоттера. В настоящее время наиболее перспективным считается интерфейс US В.

Кроме мониторов, к устройствам вывода графических данных относятся и принтеры. Принтер (printer), или печатающее устройство, предназначен для вывода информации на бумагу. Все современные принтеры могут выводить текстовую информацию, а также рисунки и другие изображения. В настоящее время известно несколько тысяч моделей принтеров, которые могут быть разделены на три основных типа – матричные, струйные, лазерные.

Матричный принтер формирует знаки несколькими иголками, расположенными в головке принтера. Бумага втягивается с помощью вала, а между бумагой и головкой принтера располагается красящая лента. При ударе иголки по этой ленте на бумаге остается закрашенная точка. Иголки, расположенные внутри головки, обычно активизируются электромагнитным методом. Головка двигается по горизонтальной направляющей и управляется шаговым двигателем. Так как напечатанные знаки внешне представляют собой матрицу, а воспроизводит эту матрицу игольчатый принтер, то часто его называют матричным принтером. Среди матричных принтеров существуют 9-игольчатые и 24-игольчатые. В головке 9-игольчатого принтера находятся 9 иголок, которые, как правило, располагаются вертикально в один ряд.

В настоящее время матричные (игольчатые) принтеры применяются все реже. Достоинства этих принтеров: удовлетворительная скорость печати и универсальность, заключающаяся в способности работать с любой бумагой, а также низкая стоимость оттисков. Недостаток: низкое качество печатной продукции, особенно графической. Другой недостаток: игольчатый принтер – механическое устройство, а работа механических узлов всегда сопровождается шумом.

В струйных принтерах изображение формируется микроскопическими каплями специальных чернил, вылетающих на бумагу через маленькие отверстия. В качестве элементов, выталкивающих струи чернил, используются пьезокристаллы. В основе их работы лежит эффект расширения под действием электричества. По сравнению с матричными принтерами, этот способ печати обеспечивает лучшее качество и более высокую производительность. К тому же он очень удобен для реализации цветной печати. Цветное изображение формируется с помощью использования (наложения друг на друга) четырех основных цветов. Уровень шума струйных принтеров значительно ниже, чем игольчатых, поскольку его источником является только двигатель, управляющий перемещением печатающей головки. При черновой печати (LQ) скорость струйного принтера значительно выше, чем игольчатого, и составляет 3—4 (до 10) страницы в минуту.

Качество печати зависит от количества сопел в печатающей головке – чем их больше, тем выше качество. Большое значение имеет качество и толщина бумаги. Для струйных принтеров выпускается специальная бумага, но можно печатать и на обычной бумаге плотностью от 60 до 135 г/м 2. В некоторых моделях для быстрого высыхания чернил применяется подогрев бумаги. Разрешение струйных принтеров при печати графики составляет от 300 х 300 до 720 х 720 dpi (точек на дюйм).
