И поскольку со щелевым разрывом лёгкого корпуса в левом борту связаны другие видимые на фотографиях особенности уцелевших конструкций, о чём речь пойдёт далее, то совсем не похоже на то, что щелевидный разрыв в левом борту - результат сдвиговых деформаций и разрыва обшивки, а также и разрушения конструкций набора лёгкого корпуса во время удара о грунт

[153] тонущей лодки с разрушенной взрывами носовой оконечностью.

Объект, обозначенный как № 2 на фото 1, отмечен и на трёх других фотографиях (на фото 4 в правом нижнем углу снимка от него виден маленький кусочек, на который указывает стрелка).

Об этом объекте можно сказать следующее:

· Если соотноситься с поперечным сечением корабля, то объект № 2 расположен в районе, где находятся шпангоуты прочного корпуса. Один из шпангоутов прочного корпуса виден за ним на всех фотографиях (это кольцо Г- либо Т-образного поперечного сечения, охватывающее прочный корпус).

· Судя по фотографиям, в поперечном сечении этот объект тоже представляет собой Г- либо Т-образный профиль (обращённая к камере горизонтальная полка профиля хорошо видна на всех снимках), что тоже соответствует предположению о том, что он - один из шпангоутов прочного корпуса.

· Вертикальная ножка этого Г- или Т-образного профиля, как видно из совокупности разных ракурсов снимков (и особенно на фото 1 и фото 2), лежит в плоскости, перпендикулярной продольной оси лодки, т.е. в плоскости одного из шпангоутных сечений.

· Этот предположительно шпангоутутратил целостность - шпангоутное кольцо разорвано, и другие его части на фотографиях не видны.

· В той его части, что видна на фотографиях, отсутствует примыкание профиля этого предположительно шпангоутак поверхности прочного корпуса.

· В месте его расположения прочный корпус снесён на протяжении одной - двух шпаций

[154], хотя обломок шпангоута сохранился на своём месте.

· Изгиб этого предположительно шпангоутане совпадает с кривизной поверхности прочного корпуса в этом районе (фото 3) - обломок шпангоута загнут по направлению вовнутрь прочного корпуса

[155].

Всё запечатлённое на приведённых выше фотографиях даёт основания полагать, что к моменту начала отделения на грунте носовой оконечности повреждения правого и левого бортов были разными по своей тяжести, а их локализация в этом в этом районе носила достаточно ярко выраженный несимметричный относительно диаметральной плоскости (т.е. относительно продольной вертикальной плоскости симметрии корабля при отсутствии у него крена) характер:

· по левому борту по направлению в нос от вертикального щелевидного разреза конструкций лёгкого корпуса перед первым ракетным контейнером левого борта (объект № 1, о котором шла речь при обсуждении фото 1 рассматриваемой серии) сохранились конструкции набора и обшивка лёгкого корпуса на протяжении примерно 4 метров;

· по правому борту первый ракетный контейнер обнажён, и отсутствует вся обшивка лёгкого корпуса в верхней его части вместе с несущими её конструкциями набора по направлению в корму почти что до переборки, разделяющей в междукорпусном пространстве балластные цистерны в районе, где расположен второй ракетный контейнер.

Но это - тоже слова. Однако на основании этих фотографий можно соотнести разрушения, видимые в районе фактического отделения носовой оконечности, с продольным разрезом АПЛ “Курск”, представленным на рис. 5 в главе 6.

Поскольку о характере разрушений носовой оконечности далее в нос от контура её фактического отрыва у нас информации нет

[156], то с учётом этого обстоятельства получилась картина, характеризующая только ту часть корпуса “Курска”, что была поставлена в док. На построенной таким путём ниже приводимой схеме цифрой «1» обозначена плоскость поперечного сечения, по которому в соответствии с проектом подъёма корабля, судя по оставшимся следам, предполагалось отделить обломки носовой оконечности от корпуса.

Положение плоскости «1» относительно элементов конструкции лодки определено на схеме достаточно точно:

· во-первых,по расположению вертикального щелевидного разрыва лёгкого корпуса в левом борту (отмечен на фото 1 как объект № 1) относительно первой (при отсчёте с носа) пары ракетных контейнеров (на продольном разрезе их проекции на диаметральную плоскость показаны наклонными пунктирными прямоугольниками с закруглёнными торцами-крышками) и,

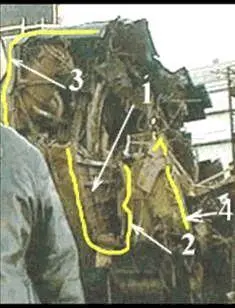

· во-вторых,по положению поперечного разреза (его контур, видимый с правого борта, обозначен выноской с цифрой 2 на фрагменте фото 2, помещённом ниже), обнажившего носовую переборку трюма (либо прочной цистерны в междукорпусном пространстве), расположенного под первой платформой (самой нижней палубой) в первом отсеке (переборка, явно прочная, подкреплённая набором, обозначена на фотографии выноской с цифрой 1). Платформа и переборка трюма (либо прочной цистерны) указаны на схеме отделения обломков носовой оконечности.

Вертикальный щелевидный разрыв в лёгком корпусе на левом борту и поперечный разрез, не доходящий до днищевых конструкций и киля, видимый с правого борта на фото 2 (с В.Устиновым - его левое плечо и край капюшона видны на фотографии слева), являются свидетельством того, что попытка отделить носовую оконечность по плоскости «1» с помощью цепной пилы (раскреплённой на двух вакуумных якорях, расположенных по обоим бортам затонувшего “Курска”) завершилась неудачей.

Эта “неудача” не позволила оставить на дне вместе с обломками носовой оконечности периметр зоны разрушенийи тем самым полностью скрыть его от взоров “непосвящённых” в таинства “расследования”.

[157]

На этой же фотографии выноской с цифрой 3 помечен фрагмент периметра сохранившихся конструкций лёгкого корпуса по правому борту. Как видно на этой фотографии, а также и на четвёртой фотографии (где крупным планом показан ракетный контейнер), отсутствующие фрагменты конструкций лёгкого корпуса, которые должны закрывать ракетный контейнер, отделены по линиям, совпадающим с направлением элементов набора лёгкого корпуса. Иначе говоря, вертикальный фрагмент периметра в этом районе совпадает с направлением шпангоутов, а горизонтальный - с направлением стрингеров

[158]и представляет собой край подъёмного щита, закрывающего первую пару ракетных контейнеров правого борта (на рис. 4 они указаны под названием «люки пусковых установок ракетного комплекса “Гранит”», а на фото 1 все аналогичные щиты на левом борту подняты в вертикальное положение для обеспечения выгрузки ракет из контейнеров). Кромки периметра в этом районе - ровные: без загибов и рваных краёв.
