Универсальный рейсмус с упором, а также рейсмус с разметочным зевом (очертка) используют на рабочей поверхности для проведения параллельных рисок. Прежде чем наносить рейсмусом или очертком нужные линии, следует проверить точность и ровность кромки, вдоль которой будет перемещаться инструмент.

Угольник из металла, имеющий прямой угол, необходим для выполнения разметки прямых углов, проведения различных измерений и других подобных работ. В дополнение к угольникам с прямыми углами нужно иметь еще угольники с острыми углами (30, 45 и 60°).

Кернер ручной – стальной стержень, который имеет круглое сечение, один его конец заточен НОД углом 60°. Этот инструмент предназначен для нанесения отметок. Во время работы кернер нужно установить в вертикальное положение, после чего ударять молотком по верхнему концу. Кроме ручного, есть и автоматический кернер. Его преимущество перед ручным инструментом состоит в том, что он оставляет отметины одинаковых размеров.

Реечный циркуль необходим в кровельных работах для нанесения различных отметок на рабочую поверхность.

При помощи кронциркуля определяют диаметр и толщину различных деталей. Кроме того, с их помощью можно с большой точностью переносить нужные размеры с измерительной линейки на поверхность металла. При помощи штангенциркуля можно установить внутренние и наружные размеры деталей. Разметочный циркуль необходим для вычерчивания тех или иных деталей, кроме того, с его помощью можно переносить мелкие размеры деталей с измерительной линейки на металлическую поверхность.

С помощью нутромера производят измерения диаметров различных полых деталей.

Для раскроя кровельного металла и других материалов при сооружении кровли необходимы следующие инструменты:

✓ различного вида ножницы;

✓ дырокол;

✓ зубила различных видов;

✓ различные пилы и ножовки;

✓ тиски слесарные;

✓ стол, обитый листовой сталью.

Для раскроя разных элементов кровли из стального листа необходимы различные ножницы. При толщине стального листа не более 0,7 мм для раскроя используют ручные ножницы.

Обычные ножницы по металлу традиционно имеют режущую кромку и ручку, которая изготовлена методом ковки из одной цельной заготовки. Прилагаемое усилие при резке металла определяется соотношением длины режущей кромки и длины рукоятки ножниц (рис. 6).

Все ручные ножницы по металлу могут быть правые и левые, но это не значит, что правые ножницы предназначены для правшей, а левые – для левшей.

Рис. 6. Ножницы по металлу

Длинные лезвия этих ножниц позволяют быстро, без особых усилий и точно по размеру произвести раскрой металла на большую длину или произвести краевую вырезку. Разделение идет от расположения нижней режущей кромки, поскольку у левых ножниц нижняя режущая кромка ножа расположена справа, у правых – слева, отсюда и происходит название (рис. 7).

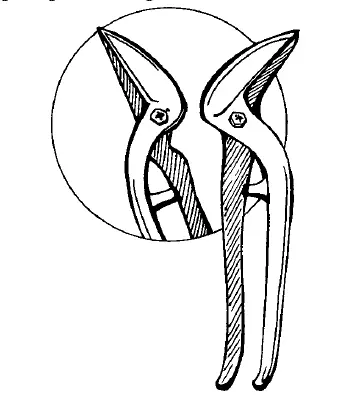

Рис. 7. Правые и левые ножницы для раскроя стального листа

Во время выполнения прямого раскроя длинной детали важно видеть линию разметки. Правые ножницы позволяют видеть в процессе резки отрезаемую полоску листа. При небольшой ширине отрезаемой полоски она будет сворачиваться снизу в спираль. В то же время вторая половина листа не будет деформирована (рис. 8).

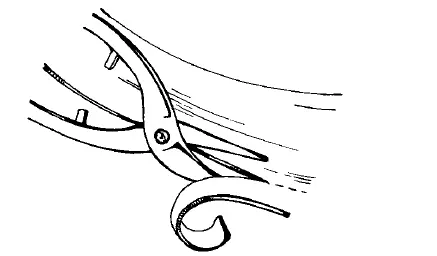

Рис. 8. Прямой раскрой длинной детали проходными ножницами

Кроме того, правые ножницы заточены и сконструированы так, чтобы они могли хорошо резать правые радиусы (дугу по направлению слева направо).

Левые ножницы обычно используют для вырезания отверстий, которые расположены ближе к середине плоскости листа, вдали от края листа.

Для выполнения отверстия по заданной форме сначала нужно с помощью зубила прорубить в листе отверстие так, чтобы можно было вставить в него режущий нож инструмента. После этого ввести в отверстие нож ножниц и прорезать ножницами лист по намеченной риске в форме круга. Кроме того, с помощью левых ножниц очень удобно резать радиусы справа налево, также отрезать левый край.

Идеальные, или универсальные, ножницы предназначены для сплошной проходной резки листового металла, а также резки больших и малых контуров или радиусов (криволинейный разрез). Применение идеальных ножниц предполагает наличие у рабочего инструмента и правых, и левых ножниц. При работе с универсальными ножницами не имеет особого значения, выполняются ли работы с края (обрезка кромки) или посередине листа. Естественно, идеальные ножницы можно использовать и для простейшей краевой вырубки.

Идеальные ножницы по металлу хорошего качества должны иметь регулируемое соединение, для того чтобы после очередной заточки их можно было легко настроить заново.

Фигурные ножницы необходимы для выполнения мелких близких радиусов в области кромки листа металла. Эти ножницы обладают филигранной формой лезвий, поэтому они могут легко вырезать чрезвычайно узкие фигуры или кривые линии. Применение фигурных ножниц, так же, как и идеальных, подразумевает наличие у мастера и правых, и левых ножниц. Все зависит от конкретной операции при резке стального листа, к примеру, обрезка края круглого воздуховода.

Просечными ножницами можно в ограниченных объемах выполнять ручную резку металлочерепицы, профнастила, водосточных систем и различных элементов кровли. Такие ножницы предназначены для резки стального листа толщиной до 0,8 мм в любом направлении без нарушения геометрии (рис. 9).

Ручные ножницы по металлу с рычажной передачей, или ножницы рычажные, применяют для ручной резки в любом направлении стальных плоских листов до 0,6 мм толщиной. Они могут быть прямые, левые и правые. Такие ножницы состоят из режущей головки и рукоятки.

Рис. 9. Просечные ножницы

Обе рукоятки соединены между собой при помощи шарнирного сочленения, что обеспечивает дополнительную рычажную передачу. Это соединение придает рычажным ножницам преимущество перед другими типами ножниц, поскольку такая конструкция значительно снижает прилагаемое усилие при раскрое металла, одновременно увеличивая режущую способность инструмента, что позволяет работать легко.
