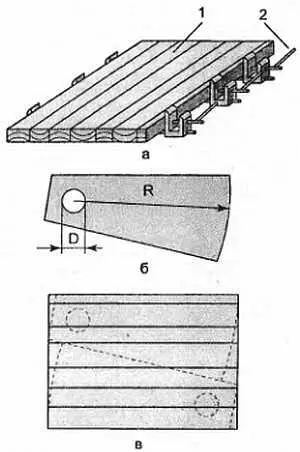

Рис. 67. Изготовление ступеней для винтовой лестницы:

а —сборка клеевого щита; б— фанерный шаблон ступени; в— раскрой щита; 1— бруски; 2— струбцины; R— радиус лестницы; D— диаметр отверстия равен диаметру центральной опорной стойки (обсадной трубы)

Способов сборки клеевых щитов достаточно много, некоторые варианты приведены ниже.

Ваймой называют кондуктор наподобие того, что изображен на рис. 65, только форма его в данном случае прямоугольная.

Так как все размеры ступеней были заранее нами просчитаны, можно из листа фанеры или плотной бумаги изготовить шаблон и перенести его на изготовленные щиты. Далее ступени размечаются с припуском на последующую обработку, выпиливают и обрабатывают на строгательных и шлифовальных станках или обрабатывают вручную.

Таким образом, по единому шаблону должны быть изготовлены все ступени лестницы, кроме самой верхней. В нашем случае по одному шаблону должны быть изготовлены 14 ступеней. При использовании шаблона дублируйте остающиеся ступени настолько близко, насколько возможно, особенно размер широкой части и отверстие под стойку.

Отверстие под центральную опорную стойку делают специальной фрезой после изготовления всех ступеней. Желательно выполнять сверление не каждой отдельной ступени, а пакетами. Тогда получится более точная сверловка, и лестница будет проще в сборке.

После изготовления четырнадцати ступеней можно предварительно проверить и оценить качество проведенных работ. Для этого все изготовленные ступени укладывают на ровном полу так, чтобы они смыкались своей широкой частью. Разложенные ступени должны образовывать замкнутый круг, недостающую пятнадцатую ступень можно временно одолжить из противоположной части круга.

Теперь нужно разметить и выпилить место под стойки ограждения. Для простой лестницы в качестве стойки используют обычный, а лучше склеенный из нескольких деревянных полосок, брусок произвольного сечения (чаще всего 5х5 см).

Разметку и распиловку выреза производят так, как показано на рис. 68.

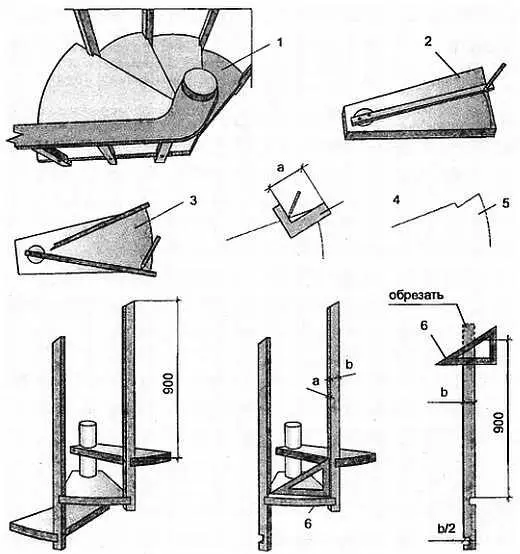

Рис. 68. Изготовление ступеней для винтовой лестницы :

1— фрагмент общего вида лестницы; 2— разметка радиуса; 3— разметка запила под стойки ограждения; 4— разметка прямого угла; 5— вид широкого конца ступени, подготовленного для установки ограждения; 6— шаблон для обрезки стойки ограждения, для придания перилам соответствующего уклона; а, b— ширина и толщина стойки ограждения

Глубина врезки стойки в ступень зависит от сечения бруска и должна обеспечить зацеп в половину сечения. Для этого из центра отверстия ступени проводят радиусы, на которых линейкой откладывают ширину бруска стойки ограждения. Из отмеченной точки откладывают прямой угол и в ступени делают вырез.

Всё это «колдовство» приведет к тому, что при устройстве запила в стойках ограждения не нужно будет делать сложных расчетов, а просто выпилить их на половину толщины, после чего они точно встанут на свое место.

Верх стоек опиливают по другому шаблону, характеризующему уклон лестницы.

Верхняя 15-я ступень служит для перехода на верхний этаж и является своеобразной площадкой, соединяющей пол верхнего этажа и лестницу. Не лишним будет еще раз напомнить, что промеры помещений и высот должны быть выполнены с особой тщательностью, так чтобы верхняя пласть последней ступени получилась «заподлицо» с отметкой чистого пола верхнего этажа. Размер верхней ступени делают несколько увеличенным по сравнению с рядовыми ступенями. Вспомните, мы увеличили размер лестничного проема для прохождения поручня ограждения. Вот на это расстояние и должен быть увеличен радиус последней ступени. При желании этот размер может быть еще более увеличен. Тогда ступень своим широким концом будет оперта на конструкцию перекрытия, что придаст лестнице дополнительную прочность. Кроме увеличения размера по длине ступени, может быть увеличена ее ширина, что значительно улучшит ее эксплуатационные качества. Увеличение ширины ступени возможно до тех пор, пока расстояние между нижними ступенями, которые она будет перекрывать, и нижней пластью верхней ступени будет не менее 2 м.

В нашем случае при высоте этажа 3 м и шаге ступеней 20 см, возможно перекрытие нижних ступеней вплоть до пятой.

Узкий конец ступени и отверстие под центральную стойку оставляют почти без изменений.

Формы верхней ступени могут быть самыми разнообразными, например такими, как на рис. 69, а . Для изготовления этой ступени могут быть, использованы обрезки брусков, оставшиеся после изготовления рядовых ступеней (рис. 69, б ).

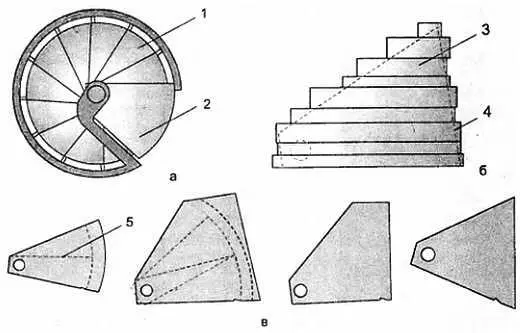

Рис. 69. Изготовление ступеней для винтовой лестницы:

а— общий вид верхней ступени (площадки); б— изготовление верхней ступени из клеевого щита; в— различные формы ступеней; 1— рядовая ступень; 2— верхняя ступень (площадка); 3— клееный щит; 4— раскрой щита для верхней ступени; 5— накладывание шаблона рядовой ступени, на щит и выкраивание площадки

Центральную стойку винтовой лестницы будем делать из стальной трубы диаметром 75 мм.

Для начала нужно определить способ крепления стойки к нижнему перекрытию. Возможны два способа крепления; непосредственно к конструкции перекрытия и к верхней поверхности пола. Крепление лестницы к конструкции перекрытия дает более надежный узел, спрятанный в пол. Такое конструктивное решение практически не нуждается в верхнем креплении лестницы. Узел, расположенный на поверхности пола, применяется тогда, когда конструкция пола полностью выполнена и разборка пола нежелательна. В этом случае пяту центральной опорной стойки закрепляют к полу, предотвращая только горизонтальное смещение лестницы. Основной силовой узел, принимающий на себя изгибающие моменты, размещают в верхней части лестницы, прикрепляя ее к верхнему перекрытию.

Самой простой в изготовлении и надежной будет конструкция пяты, сделанная в виде крестовины и спрятанная в пол. Такой узел примет на себя изгибающие моменты, возникающие в лестнице, и благодаря длинным опорам будет хорошо гасить выдергивающие силы, стремящиеся опрокинуть лестницу. Кроме того, этот узел несложно закрепить на любом виде перекрытия. На железобетонных плитах перекрытия его можно пристрелять строительными дюбелями или присверлить. В монолитных полах его можно просто утопить в стяжку. На деревянных перекрытиях большие консоли узла позволят перенести вес лестницы на 2–3 балки. Конструкция узла может быть совсем не такой, как изображена на рис. 70, швеллера могут быть заменены на уголки или стальной лист круглого или прямоугольного очертания.
