✓ ерунок – угольник, необходимый для измерения угла, поскольку одна из его планок расположена под углом 45°;

✓ малка – угольник, состоящий из двух скрепленных между собой планок на шарнирах и позволяющий точно перенести необходимый размер угла на заготовку.

Жидкий уровень используют для того, чтобы избежать искривления рабочей поверхности. Его капсулы с жидкостью передают правильное горизонтальное или вертикальное положение детали.

Будущую заготовку размечают, используя специальный инструмент, с помощью которого можно точно повторить необходимые контуры будущей детали конструкции.

Столярный циркуль используют для разметки округлых форм будущей заготовки. Это огромная копия школьного циркуля, позволяющая нарисовать окружность диаметром до 3 м.

Это подобие циркуля, но «ноги» нутрометра вывернуты внутрь. Его используют для измерения внутреннего диаметра детали.

Рейсмус – это разметочный столярный инструмент, представляющий собой брусок, в который вставлены две планки, оснащенные металлическими зубцами.

Рейсмус предназначен для получения параллельной линии по отношению к одной из сторон планки. При выполнении разметки зубцы оставляют свой след на заготовке.

Этот столярный инструмент имеет вид заостренного бруска, посередине которого находится планка с вбитым в нее гвоздем. Длина планки с гвоздем доходит до края острия на бруске.

С помощью отволоки можно нанести по краям заготовки разметку, которую оставляет на поверхности гвоздь.

Этот разметочный столярный инструмент часто используют в плотничных работах.

С его помощью можно обозначить разметки под гнезда и проушины в брусьях (бревнах). Скоба имеет вид бруска с наполовину суженой третьей частью. На ней с определенным шагом набиты длинные гвозди.

Именно они оставляют на заготовке след в виде четырех параллельных линий.

Эту группу инструментов обычно используют для распиливания бревна или обработанной детали на отдельные куски требуемого размера. Поскольку древесина – это волокнистый материал, то существуют отдельные типы пилящего инструмента, предназначенного для продольного и поперечного разреза заготовки.

Это металлическое полотно с зубьями различной длины и формы. Зубья снабжены тремя режущими поверхностями: передняя и две боковые. Ориентация и заточка зубьев определяют, как будет работать инструмент – в одну или в обе стороны, будет ли он использован для продольного или поперечного распиливания. Классическим представителем этой группы столярных инструментов служит лучковая пила. Ее тонкое режущее полотно натянуто в лучке, что обеспечивает чистый и аккуратный пропил заготовки.

Пила-ножовка для ручной распиловки представляет собой широкое металлическое полотно с зубьями, снабженное боковой ручкой. По форме режущего полотна все ножовки можно разделить на два вида: широкая или узкая ножовка. В зависимости от расположения ручки, бывает ножовка с обушком и ножовка-наградка. У ножовки с обушком тонкое полотно фиксируется планкой по всей длине. У ножовки-наградки планка фиксирует полотно, там же расположена ручка.

В зависимости от формы зубьев, различают ножовки для продольного и поперечного распиливания, относительно направления волокон древесины.

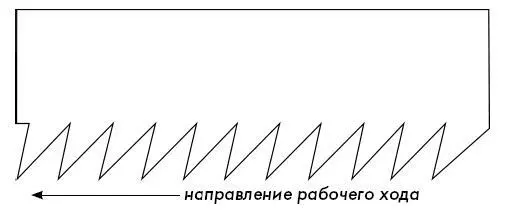

Пила, предназначенная для распиловки дерева вдоль волокон, имеет остроугольный профиль зубьев, которые расположены под острым углом по отношению к полотну ножовки. Передняя кромка зуба заострена, она скалывает стружку при таком направлении распиливания (рис. 6).

Рисунок 6. Профиль зубьев пилы, предназначенной для распиловки дерева вдоль волокон

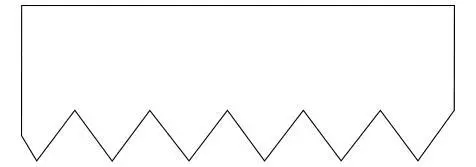

Пила, предназначенная для распиловки дерева поперек волокон, имеет профиль зубьев в виде равнобедренного треугольника. У такой пилы положено затачивать с обеих сторон боковые кромки зуба. Резка волокон древесины совершается при движении пилы в обе стороны (рис. 7).

Рисунок 7. Профиль зубьев пилы, предназначенной для распиловки древесины поперек волокон

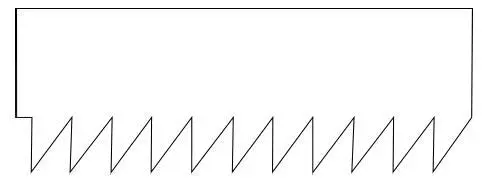

Имеют широкое распространение универсальные ножовки смешанного типа, режущие древесину во всех направлениях. Однако процесс происходит медленнее, чем в случае применения специализированного столярного инструмента. Универсальная пила, предназначенная для распиловки дерева вдоль и поперек волокон, имеет остроугольный профиль зубьев, но их передний край расположен под прямым углом по отношению к полотну пилы (рис. 8).

Рисунок 8. Профиль зубьев пилы, предназначенной для распиловки древесины вдоль и поперек волокон

Для более грубых работ применяют ножовку, снабженную двумя ручками для захвата по сторонам широкого полотна.

Назначение режущего инструмента – выполнение мелких эстетичных работ с заготовкой. Этим инструментом деталь обтесывают, делают в ней углубления или сквозные отверстия, а также удаляют зазубрины и шероховатости, образующиеся на поверхности древесины после распила.

Рубанок используют для строгания поверхности деревянной заготовки, когда поверхность выравнивают, срезая ее верхний «черновой» слой. Инструмент состоит из корпуса с ручками для удобного захвата и встроенным лезвием. Наклон и длину выпираемого конца лезвия регулирует мастер во время работы. Рубанки могут быть нескольких видов в зависимости от степени их воздействия на поверхность детали:

✓ шерхебель предназначен для первичной грубой обработки деревянной поверхности после распила. Он снабжен тяжелой колодкой и загнутым резцом, что облегчает его движение по шлифуемой детали;

✓ шлифтик с относительно укороченным корпусом оснащен двумя косыми и узкими лезвиями, предназначен для обработки трудных мест заготовки: сучков, задир и т. п.;

✓ фуганок представляет собой большой рубанок, предназначенный для окончательной обработки поверхности больших заготовок. Инструмент оснащен массивной колодкой (70–80 см длиной) и широким лезвием (5–8 см шириной);
