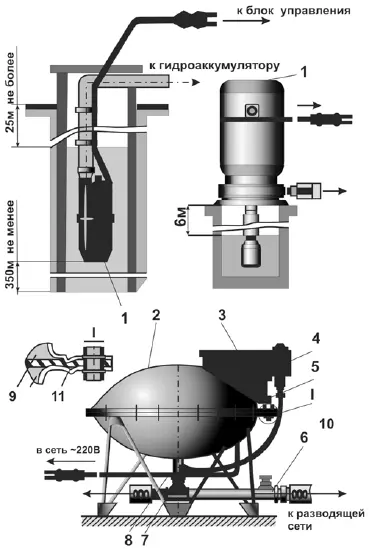

Рис. 45. Водоподъемная установка:

а и б – установки с насосами разных типов; в – гидроаккумулятор с блоком управления; I – узел соединения воздушной и жидкостной камер гидроаккумулятора с диафрагмой; 1 – насос; 2 – гидроаккумулятор; 3 – блок управления; 4 – датчик реле давления; 5 – вентиль для накачки воздуха; 6 – вентиль разводящей сети диаметром 25 мм; 7 – тройник диаметром 25 мм; 8 – водоподводящий патрубок; 9 и 10 – воздушные камеры; 11 —диафрагма

Наполняя гидроаккумулятор, вода сжимает воздушную камеру, давление в системе растет, и как только достигнет заданного значения, реле отключит насос. При возобновлении водопотребления вода в трубопроводную сеть будет подаваться из гидроаккумулятора под давлением сжатого воздуха. Постепенно давление в гидроаккумуляторе упадет, и когда оно достигнет нижнего значения настройки, реле включит насос в работу.

Для обработки почвы используются электрифицированные мобильные машины: электрофреза, электрокультиватор, электрорыхлитель.

Электрофреза ФС-0,7A рекомендуется для участков площадью 3?5 соток, применяется при обработке почвы на приусадебных участках, огородах, в парниках, садах, теплицах, для приготовления почвенных смесей. Производительность – 790 м 2/ч, ширина захвата – 700 мм, глубина обработки почвы – от 60 до 200 мм, рабочая скорость – 1,13 км/ч. Мощность электродвигателя – 3 кВт. Масса фрезы – 160 кг, габаритные размеры, мм: длина – 1835, ширина – 770, высота (регулируемая) – 840?1490.

Ходовые колеса фрезы с грунтозацепами и рабочие органы (правый и левый роторы, на которых установлены ножи) приводит в действие трехфазный электродвигатель с частотой вращения 1500 мин -1, напряжением 380 В. Диаметр ротора рабочих органов – 420 мм, частота вращения – 240 мин -1. Машина получает электроэнергию по гибкому шланговому четырехжильному кабелю КРПТ 3х1,5 + 1х1 длиной 50 м, на концах которого смонтированы электрические соединители. На панели правой рукоятки управления находятся ручной пускатель, пакетный переключатель изменения направления вращения ротора фрезы и вилочная часть электрического соединителя для подключения питающего кабеля КРПТ.

В комплект машины входит приспособление, состоящее из рамы, на которой установлены автоматический выключатель и барабан с рукояткой для намотки кабеля. Автоматический выключатель предназначен для защиты питающего кабеля, пусковой аппаратуры и электродвигателя от токов короткого замыкания и перегрузок.

При эксплуатации фрезы надо строго соблюдать правила техники безопасности: не допускать натяжения гибкого питающего кабеля и наездов на него самой фрезой и транспортными средствами; запрещается работать с фрезой без индивидуальных защитных средств – диэлектрических перчаток и галош.

Если фрезу используют с аппаратом защитного отключения, то работать без индивидуальных защитных средств разрешается.

Электрокультиватор Ж-1500 не имеет ходовых колес и движется за счет вращения рабочих органов.

Электрорыхлитель почвы Ш63 «совмещает» в себе лопату, мотыгу, культиватор и борону. Он состоит из рамы Г-образной формы с двумя рукоятками, ножным прижимом и хомутами для крепления электрической сверлильной машины, рабочего органа с тремя сменными ножами размерами 140, 220 и 270 мм, ограждения и кабеля длиной 25 м (сечением 2х0,75 мм 2) с электрическим соединителем. На правой рукоятке машины установлен рычаг с тягой для включения и отключения электродвигателя сверлильной машины.

В комплект почвообрабатывающих машин входит устройство защитного отключения. Рыхлители и культиваторы комплектуют гибким шланговым кабелем длиной 15 или 25 м.

Роторный культиватор, роторный рыхлитель и электрофреза – малогабаритные электрифицированные почвообрабатывающие машины. Для привода культиватора и рыхлителя используются ручные сверлильные электрические машины ИЭ-1202 и ИЭ-1206 с однофазными электродвигателями мощностью 420 и 1150 Вт, для привода электрофрезы – трехфазный асинхронный двигатель мощностью до 3 кВт.

Малогабаритные электрические газонокосилки подбирают исходя из предполагаемой площади обработки.

Для борьбы с вредителями и болезнями плодово-ягодных и овощных культур, а также для полива растений, побелки деревьев, внутрипочвенной подкормки деревьев, подачи воды из искусственных и естественных водоемов служат электрифицированные передвижные (ОЭП-60, ЭОС-3, ЭОС-5) и переносные (СОМ, ОЭ-202, ОЭС, ОЭ-201) «Каскад», «Универсал» опрыскиватели.

Передвижные опрыскиватели состоят из тележки с двумя обрезиненными колесами, на которой расположен бак для рабочей жидкости со съемной крышкой. Внутри бака закреплены электронасос «Малыш», тройник для соединения с напорным шлангом длиной 10 м, выключатель, кабель длиной 40 м с электрическим вилочным соединителем.

Некоторые модели электроопрыскивателей укомплектованные кузовом грузоподъемностью до 75 кг, который устанавливается на шасси ручной тележки, которую можно использовать для перевозки грузов.

Переносной опрыскиватель СОМ включает в себя однофазный асинхронный электродвигатель, механизм привода, диафрагменный насос и распылитель. Кроме ранее перечисленных операций, опрыскиватель можно применять для дезинфекции, дезинсекции (уничтожения вредных насекомых), полива садово-огородных культур, мойки автомашин, выполнения окрасочных работ водно-известковыми и водно-меловыми растворами плотностью не более 1300 кг/м 3(1,3 г/см 3) и других бытовых целей.

Электроопрыскиватель подключают к однофазной сети напряжением 220 В только через устройство защитного отключения УЗО, используя кабель КРПТ 2х1,0 длиной 16 м.

Ручной малообъемный опрыскиватель ОМ-301 «Туман» имеет производительность не более 0,1 л/мин. рабочей жидкости – в 2–3 раза меньше, чем у ручных опрыскивателей, при большей эффективности осаждения. Вместимость бачка – не более 1,5 л. Рабочая ширина захвата – не менее 1 м. Для электропитания применяются круглые элементы типа А373 или А343. Напряжение питания – 12 В, потребляемая мощность – 5 Вт. Масса опрыскивателя без элементов питания – не более 1,2 кг.

В однофазную сеть напряжением 220 В можно включить трехфазный асинхронный электродвигатель (рис. 46), если двигатель рассчитан на напряжение 220/380 В. При этом обмотки двигателя должны быть соединены в треугольник.
