Рубанок можно использовать как полустационарный станок, закрепив на столе или верстаке панелями вверх и установив съемное защитное ограждение, защищающее руки от попадания на барабан (фрезу) с ножами.

Перед работой проверяют правильность заточки и установки ножей. Лезвия ножей должны быть выпущены одинаково и находиться на одном уровне с задней панелью (лыжей). Масса ножей также должна быть одинаковой. До установки ножи следует тщательно заточить и отбалансировать так, чтобы ножевой вал (барабан) вращался без биения. Угол заострения ножей должен быть 40–42°.

Крепить ножи к валу нужно прочно, причем режущая кромка должна выступать на величину 1–1,5 мм за цилиндрическую поверхность барабана, а лезвие ножей должно быть строго параллельно оси барабана (вала).

Работают электрорубанком следующим образом. Включив электродвигатель, дожидаются, пока ножевой вал наберет нужную частоту вращения, затем электрорубанок опускают на обрабатываемый материал, закрепленный на верстаке. Электрорубанок нужно подавать вперед медленно, чтобы при соприкосновении с древесиной не произошло резкого толчка, без больших усилий на рукоятку. Усилие работающего должно быть затрачено лишь на продвижение электрорубанка. При обработке древесины средней твердости скорость подачи должна быть 1,5–2 м/мин. Продвигают электрорубанок по материалу по прямой линии, без перекосов, следя за тем, чтобы под панели не попадали стружка и опилки.

После первого прохода (если необходимо начать обработку вдоль или на участке рядом с обработанным) электродвигатель выключают и с выключенным электрорубанком возвращаются в исходное положение, после чего электродвигатель включают и вновь начинают работать. В перерывах электрорубанок выключают и ставят панелями вверх или кладут на бок.

При вибрировании рубанка проверяют балансировку ножей, а также люфт в подшипниках барабана.

Во время работы с электроинструментом не забывайте о технике безопасности. Токоведущие части должны быть надежно защищены от случайного соприкосновения с ними. Все электрические соединения должны иметь надежную изоляцию. Питающий кабель не следует укладывать с большими перегибами.

При работе рубанками и электрорубанками могут возникнуть следующие дефекты: мшистость или ворсистость – при работе тупыми ножами; продольные полосы – при работе ножами, имеющими выкрошенные места на лезвии.

Качество обработки по длине и торцу бруска проверяют угольником в нескольких точках: на концах детали и в середине, а в длинных деталях и в других точках между серединой и концами деталей.

Проверка «на глаз» требует большого навыка. Брусок устанавливают против света на уровне глаз. Неровности, полученные в результате некачественной обработки, обнаруживаются по легкой тени, которая на бруске будет казаться пятном. Качество обработки можно проверить также линейками.

Качество фрезерования детали проверяют двумя строго выверенными брусками, которые ставят на поверхности детали параллельно один другому, а после этого смотрят на бруски против света. Если поверхность детали хорошо обработана, грани брусков сольются в одну линию, а если нет, грани будут в виде пересекающихся неслившихся линий.

Качество профильной обработки проверяют шаблонами и визуально. Поверхность обработанных деталей должна быть гладкой, без шероховатостей, задиров и вырывов.

Для образования гнезд и проушин прямоугольного сечения в деталях из древесины применяют долота плотничные и столярные.

Долотосостоит из полотна с лезвием на конце и рукоятки. Во избежание раскола рукоятки на нее сверху насаживают стальное кольцо. Полотно долот изготавливают из инструментальной стали, рукоятки – из сухой древесины дуба, бука, граба, клена, белой акации, ясеня. Древесина должна быть здоровой, без трещин, гнили, прорости, червоточины, и влажностью не более 12 %. Можно изготавливать рукоятки из ударопрочной пластмассы. Хвостовик столярных долот должен иметь форму, обеспечивающую надежное крепление полотна к рукоятке. Рукоятка, в свою очередь, должна быть плотно и надежно насажена на хвостовик. Наличие острых углов или неровностей исключается. Полотно долот и рукояток покрывают лаком.

Гнезда прямоугольной формы долотами выбирают по разметке. При долблении сквозных гнезд разметку наносят с обеих сторон детали, несквозных – с одной стороны. До начала долбления деталь укладывают на столе или верстаке и прочно закрепляют ее. При выдалбливании сквозных гнезд во избежание порчи крышки стола или верстака под деталь подкладывают отрезок бракованной доски.

Долото должно соответствовать ширине выбираемого гнезда. Если в нескольких деталях надо выбрать одинаковые гнезда, их кладут в стопу и выбирают гнезда одновременно во всех деталях.

Долбление гнезд начинают так: долото устанавливают фаской, обращенной внутрь, отступив на 1–2 мм от размеченной риски, и легкими ударами киянки или молотка по ручке углубляют его в древесину и вновь ударяют по ручке киянкой или молотком, а затем, покачивая его, вынимают древесину и таким образом продолжают долбление. Отступать от риски разметки на 1–2 мм необходимо для того, чтобы потом можно было это место зачистить стамеской.

При долблении следят за тем, чтобы кромки гнезд не сминались. Во избежание сминания кромок наклон долота всегда должен быть направлен к середине гнезда.

Резание различают со стружкообразованием – пиление, строгание, фрезерование, долбление, сверление и без отделения стружки – изготовление шпона на лущильных станках, раскрой шпона, раскалывание древесины.

Обработка древесины резанием производится режущим инструментом, имеющим разное количество резцов. Один резец – это нож, несколько резцов – фреза и много резцов – пила. Процесс резания состоит в том, что под воздействием внешней силы металлический резец, внедряясь в древесину, перерезает волокна и отделяет их в виде опилок или стружки. В процессе резания образуется длинная стружка, при получении которой на поверхности древесины создаются вырывы. Во избежание этого стружку необходимо надломить, для чего в рубанке устанавливают стружколом (горбатик).

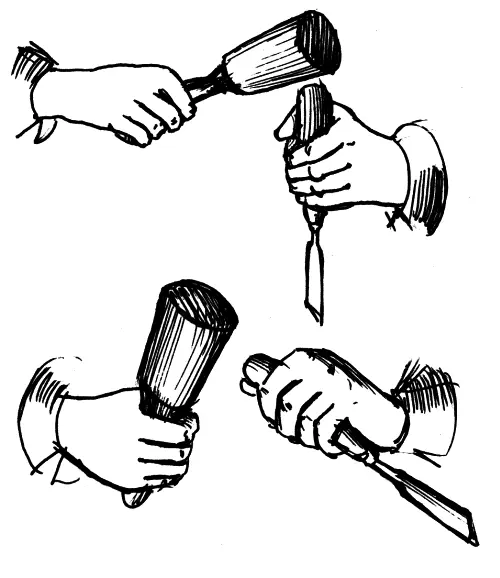

Рис. 25. Работа со стамеской

Резец имеет форму клина и состоит из режущей кромки (лезвия), передней, задней и боковых поверхностей. Плоскость, вдоль которой прямолинейно продвигается режущая кромка резца, называется плоскостью резания. Угол, образуемый передней и задней поверхностями резца, называется углом заострения или углом заточки. Угол, образуемый передней поверхностью резца и плоскостью резания, называется углом резания. Задний угол – угол между задней поверхностью резца и плоскостью резания. Передний угол образуется между передней поверхностью резца и плоскостью, перпендикулярной плоскости резания.
