Всегда следует иметь в своем распоряжении принципиальную и монтажную схемы имеющейся электропроводки с указанными на ней местами расположения розеток, выключателей и распределительных коробок (рис. 107).

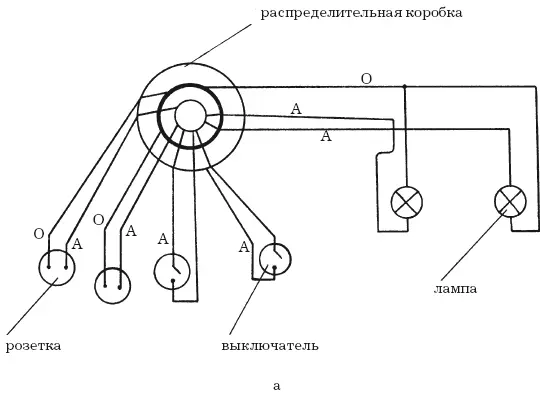

Рис. 107. Принципиальная схема электроснабжения жилого дома: а – схема квартирной электропроводки

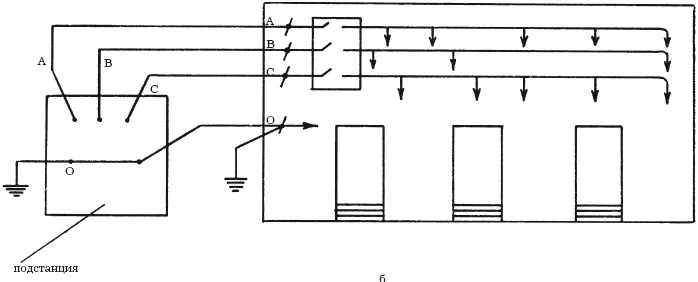

Рис. 107. Принципиальная схема электроснабжения жилого дома (продолжение): б – электрическая подводка к общему подъезду

Так как проводка является фактором повышенной пожарной опасности, то сам провод изолируется в стене металлической либо пластиковой трубкой. Пластик используется в тех случаях, когда стена построена из негорючего материала.

В процессе монтажа всегда следует оставлять некоторый запас отрезаемого провода, которого хватит на повторное подключение в распределительной коробке или в розетке.

Открытая проводка – это монтаж провода на поверхности стены (рис. 108).

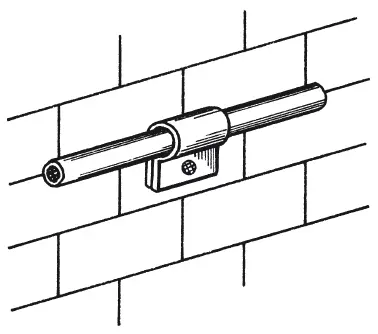

Рис. 108. Открытая проводка

Крепление его лучше осуществлять на керамических изоляторах или жестяными скобками. Скобка – это полоска жести шириной 7–10 мм, которой провод крепится к стене через каждые 50 см. Чтобы грани скобок не повредили изоляцию проводки, их следует затупить ножом или наждачной шкуркой, можно также надеть на скобки изолирующие поливиниловые трубочки.

Единственный плюс открытой проводки – свободный доступ к месту ее предполагаемого ремонта. В остальном предпочтение всегда отдавалось скрытой проводке, которая не портит внешний вид стены и мало подвержена случайным механическим повреждениям. В комнатах детей, а также при наличии в доме домашних животных, проводку следует делать только скрытой.

Электричество требует к себе уважительного отношения. Случайный удар током может заставить вас с криком отдернуть руку, а может и мгновенно лишить жизни – в любом случае надеяться на авось не стоит. Для несложного ремонта необходимо иметь минимум простых, но надежных инструментов, которые имеют изоляцию.

Отвертки желательно иметь нескольких размеров, чтобы можно было работать с винтами разного диаметра. Ручки отверток должны быть пластиковыми, удобной для ладони формы. Для зачистки проводов необходим перочинный нож с узким лезвием.

Можно использовать также пассатижи или кусачки-бокорезы с изолированными ручками, на которые желательно надеть дополнительные резиновые трубки. Еще вам понадобится паяльник мощностью от 40 до 60 Вт с жалом средней ширины.

Чтобы ненароком не взяться за провода под напряжением, следует обзавестись простейшим пробником – это патрон с лампочкой и двумя отрезками изолированного провода длиной 30–50 см. Магазины электротоваров сейчас предлагают огромный выбор монтажных зажимов и щупов, которые целесообразно подсоединить к окончанию проводов, – с их помощью вам будет легче проверять труднодоступные места проводки (рис. 109).

Рис. 109. Простой пробник

Обесточенная проводка, целостность которой вызывает сомнения, легко проверяется пробником–омметром, который легко сделать в домашних условиях. Единственное, что придется приобрести, – это любой прибор, стрелка которого отклоняется при возникновении напряжения на клеммах, и батарейку.

Непосредственно прибор–омметр вам понадобится лишь в том случае, если будет существовать необходимость точного измерения электрического сопротивления цепи.

Все виды точных измерений можно проводить устройством, которое называется «тестер». Это схематически достаточно сложный прибор: современные виды тестеров позволяют измерять огромный диапазон напряжений и электрического сопротивления.

Хороший тестер оборудован звуковым сигналом и многоразрядным жидкокристаллическим дисплеем, он умеет различать переменный и постоянный ток, а также определять фазовый провод. Вооружившись таким прибором, вы сможете произвести любые необходимые вам виды измерений.

Многие из нас познакомились с электричеством еще в далеком наивном детстве. Загадочные розетки внушали нам страх и любопытство одновременно, но, как правило, детям к ним подходить было строжайше запрещено.

Электротравма опасна прежде всего воздействием тока на сердечно-сосудистую систему. Напряжение от 36 В и выше вполне способно вызвать остановку сердца или дыхания, однако убивает не напряжение, а сила тока.

Известные всем искорки статического электричества на одежде, которые мы практически не ощущаем, являются электрическими разрядами, достигающими напряжения в 7000 В, а безобидная радиоточка может вполне чувствительно вас «укусить», хотя напряжение в радиосети не превышает 18 В.

Смертельный исход вызывает электрический удар, при котором ток поражает все системы организма. Происходит резкий спазм скелетных и дыхательных мышц и внезапная остановка сердца. Наши мышцы реагируют на электрический потенциал максимальным сокращением – именно по этой причине человек, пораженный ударом тока, уже не способен самостоятельно отпустить провод. Чем выше сила тока, тем сильнее конечности пострадавшего «приклеиваются» к месту контакта.

Большое значение имеет и время воздействия электричества на организм. Длительный контакт, как правило, приводит к смертельному исходу либо на месте поражения, либо спустя некоторое время. Пострадавший может продолжать жить до тех пор, пока не остановится сердце.

Воздействие тока на мозг абсолютно безболезненно, но мгновенно и разрушительно – у многих пострадавших при вскрытии мозговое вещество оказывалось в буквальном смысле изжаренным, точно голова человека побывала в СВЧ-печи.

В медицинской литературе описаны феномены, когда некоторые люди оказывались совершенно нечувствительны к воздействию безусловно смертельных величин силы тока и напряжения.

Как оказалось, причиной всему является сопротивление верхнего слоя кожи. Этот показатель чрезвычайно высок у птиц, которые, как известно, свободно сидят на проводах троллейбусных и трамвайных линий.

Вы замечали, что некоторые из ваших друзей равнодушно чинят розетки и прочую электрическую арматуру, совершенно не заботясь о том, отключен ли в квартире ток. Наверняка ранее они уже познакомились с напряжением в 220 В, которое не вызвало у них сильной боли или других неприятных ощущений. Это произошло потому, что кожа этих людей отличается высоким сопротивлением и не проводит электричество.
