Водопроводные сети состоят из подводок, подающих воду к водоразборной арматуре на каждом этаже; стояков, распределяющих воду по этажам зданий; магистралей, подающих воду к стоякам. Водомерный узел устанавливают внутри здания на вводе после первой капитальной стены. В нем монтируют водосчетчик, а также устройства для его отключения и проверки. Простые водомерные узлы устраивают в зданиях, где возможен перерыв в подаче воды. В системах, не допускающих перерыва в подаче воды, водомерный узел дополнительно оборудуют обводной линией, по которой вода подается в здание во время ремонта водосчетчика и при пожаре. На обводной линии монтируют задвижку, опломбированную в закрытом состоянии. Для проверки водосчетчика устанавливают контрольно-спускной кран.

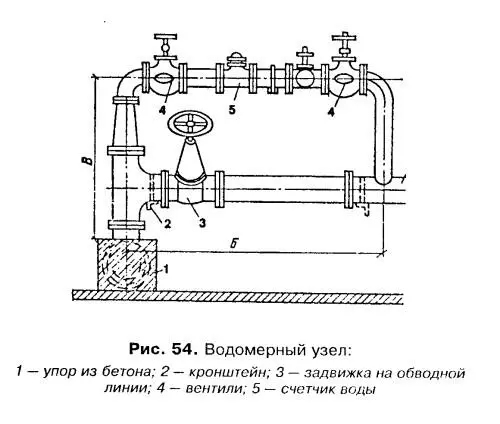

Рис Водомерный узел:

1 – упор из бетона; 2 – кронштейн; 3 – задвижка на обводной линии; 4 – вентили; 5 – счетчик воды;

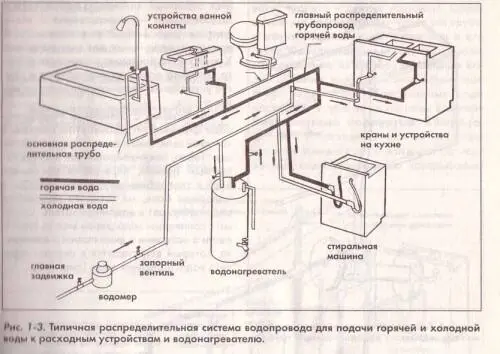

Рис. Схема водопровода

Насосные установки для повышения давления включают в себя насосные агрегаты, всасывающие и напорные коллекторы, обводную линию, запорно-регулирующую арматуру (задвижки, обратные клапаны) и контрольно-измерительные приборы (манометры, термометры).

Если вы живете в многоквартирном доме, скорее всего, он подсоединен к городскому водопроводу. По магистральной водопроводной трубе холодная вода подается под давлением в трубы меньшего диаметра и таким образом подается в дом, где по трубам еще меньшего диаметра доходит до каждой квартиры, и далее, подается ко всем потребителям – кранам на кухне и ванной, сливному бачку унитаза, стиральной машине и прочим устройствам, потребляющим воду. В этой системе предусмотрено несколько запорных устройств. Первый расположен в том месте, где вода подается в дом со стороны трубопровода и называется главной водопроводной задвижкой. Затем идет водомер, а затем со стороны дома – главный запорный вентиль. Им открывают и закрывают подачу воды в дом.

Как правило, запорные вентили ставятся на входе разветвлений водопроводной трубы в каждый подъезд и на входе в каждую квартиру. Иногда, в старых зданиях, вентиль ставится только в подъезде. Если вы не хотите, чтобы при ремонте или протечке вам пришлось оставлять без воды весь подъезд, лучше поставьте вентиль в том месте, где вода подается в вашу квартиру. После этого установите водомер, и в течение года ваши расходы на его установку и на установку вентилей перед каждым потребителем воды в квартире окупятся. Кроме того, гораздо удобнее при неисправности или смене крана, унитаза или водонагревателя иметь возможность отключения воды отдельно от остального оборудования. В противном случае при смене прокладки крана вам, возможно, негде будет вымыть руки, а если, предположим, образуется течь в туалете и нельзя будет сразу сменить бачок, придется пару дней оставаться без воды вообще.

Итак, в конечном итоге, вода поступает к потребителю. После использования вода попадает в канализационную систему. Сбрасываемые воды перед тем, как попасть в нее, проходят через так называемую ловушку (колено, затвор), который всегда наполнен водой. Этим достигаются две цели – создается преграда неприятным запахам из системы канализации и предотвращается обратное фонтанирование загрязненных вод в случае возникновения противодавления в других участках системы. Далее сточные воды попадают в стояк, туда же попадают фекальные воды из туалета. Все это вместе вливается в канализационный коллектор – трубу большого диаметра под землей – и течет в направлении очистных сооружений, где обеззараживается и фильтруется. Поскольку сток канализационных вод происходит под действием атмосферного давления, и в нем не используются насосы, канализационный стояк выводится на уровень чуть выше крыши и напрямую сообщается с внешней средой. Тем самым опять-таки достигаются две цели – осуществление вентиляции и поддержание атмосферного давления в системе.

Б. Счетчики воды

Устанавливают водосчетчики двух типов: крыльчатые и турбинные. Крыльчатые счетчики с рабочим органом в виде крыльчатки, ось которой расположена перпендикулярно потоку, выпускают диаметром 10–50 мм. Такими счетчиками измеряют небольшие расходы. Турбинные счетчики с рабочим органом в виде турбинки, ось которой совпадает с направлением движения потока, выпускают больших диаметров – 50-200 мм. Их применяют при больших расходах воды.

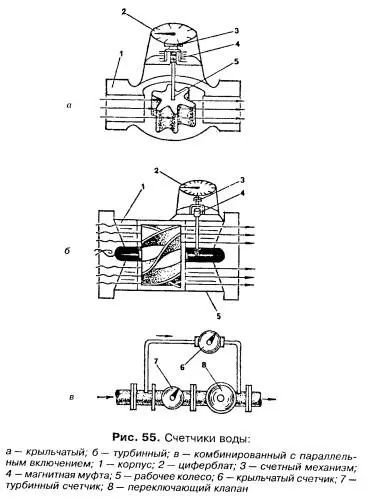

Рис. Счетчики воды:

а – крыльчатый; б – турбинный; в – комбинированный с параллельным включением; 1 – корпус; 2 – циферблат; 3 – счетный механизм; 4 – магнитная муфта; 5 – рабочее колесо; 6 – крыльчатый счетчик; 7 – турбинный счетчик; 8 – переключающий клапан.

В. Узлы, которые следует осмотреть:

вентили и краны

К водоразборной арматуре относятся краны (водоразборные, туалетные, писсуарные, поливочные, смывные), поплавковые клапаны, а также смесители, используемые при наличии горячего водопровода.

По способу установки водоразборная арматура делится на настольную, настенную и встроенную.

Водоразборные краны устанавливают у раковин, моек, технологического оборудования. Для удобства пользования носик корпуса крана плавно изогнут. Иногда на конце носика устанавливается струевыпрямитель. Туалетные краны устанавливают у умывальников в зданиях, не имеющих горячего водопровода. Чтобы получить компактную струю, удобную для пользования, излив имеет развальцовку, а также комплектуется струевыпрямителем или аэратором. Аэратор, насыщающий струю воздухом, состоит из корпуса, в котором размещены сетки и комбинированный фильтр.

При движении воды через сетки и фильтр она разбивается на мелкие струи и захватывает воздух, поступающий через прорези в корпусе. Струя, насыщенная воздухом, не разбрызгивается и эффективно удаляет загрязнения.

Писсуарные краны размещают в верхней части писсуара на специальном выступе, закрываемом декоративным колпачком. Смывные краны служат для промывки унитазов. Полуавтоматический смывной кран работает следующим образом. При нажатии на рычаг пуска втулка поднимается и толкает стержень с поршнем вверх, открывая путь воде из входной камеры в отводящую трубу. Вода подается в санитарно-технический прибор для его промывки. После снятия усилия с рычага под действием пружины и давления воды в камере поршень начинает опускаться. При этом вода медленно наполняет рабочую камеру, что обеспечивает работу крана в течение определенного промежутка времени и плавное перекрытие потока воды без образования гидравлического удара. Время работы крана, а, следовательно, и количество поданной воды изменяют регулировочным винтом, при опускании которого время работы уменьшается, а при подъеме – увеличивается.
