Максим Жмакин - Диагностика и быстрый ремонт неисправностей легкового автомобиля

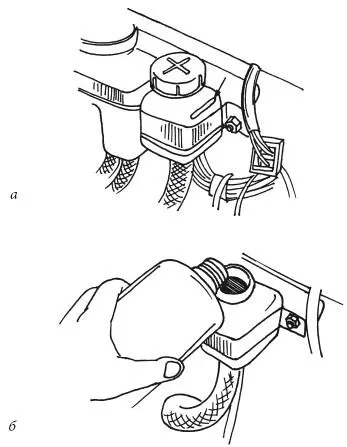

В ходе планомерного осмотра автомобиля следует проверить уровень тормозной жидкости в бачке гидропривода сцепления, внимательно осмотреть крышку, в случае повреждения ее нужно заменить новой (рис. 41 а). Если уровень тормозной жидкости снизился, его восстанавливают до нижнего края горловины бачка, после чего закрывают крышку (рис. 41 б).

Рисунок 41. Проверка уровня тормозной жидкости в бачке гидропривода сцепления

В ходе диагностики исправного состояния системы сцепления следует проверить герметичность гидропривода.

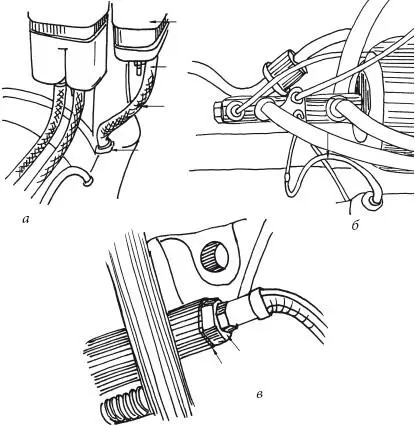

Рисунок 42. Основные узлы системы сцепления, требующие проверки: а – бачок и штуцер основного цилиндра, б – главный цилиндр, в – место соединения шланга с рабочим цилиндром

При осмотре подтягивают все крепежные элементы, осматривают хомуты, проверяют целостность шлангов и трубопроводов. Если в ходе осмотра системы сцепления обнаружены механические повреждения самого рабочего цилиндра, неисправные детали заменяют новыми или отдают в ремонт старые.

Проверку гидропривода нужно проводить в паре с помощником, так как выявлять герметичность системы следует под давлением, для чего несколько раз отжимается педаль сцепления, которая удерживается в нажатом положении, пока проводится весь осмотр (рис. 42).

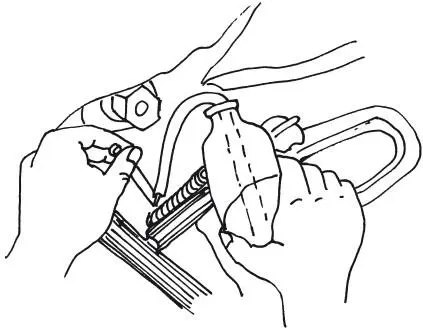

В ходе технического осмотра при необходимости заменяют тормозную жидкость, для чего под давлением сливают старую. Если при этом в систему попал воздух, выполняют прокачку гидропривода (рис. 43).

Рисунок 43. Прокачка гидропривода

В ходе проведения диагностики сцепления проверяют все основные узлы системы:

✓ соединение шлангов с бачком;

✓ главный и рабочий цилиндры;

✓ трубопровод.

Сначала в салоне под рулевой колонкой проводят проверку свободного хода педали сцепления. Замер его производится с помощью обычной линейки.

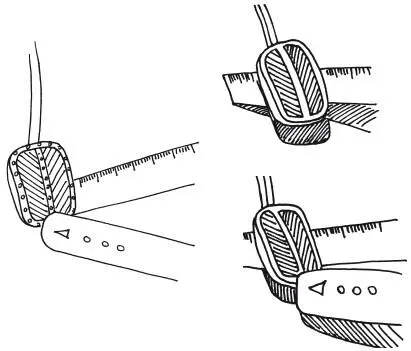

Рисунок 44. Проведение замера свободного хода педали

Рукой сильно нажимают педаль сцепления, пока она не упрется в пол, второй рукой рядом с педалью на уровне середины ее подошвы устанавливают линейку так, чтобы ее боковая часть стояла на полу, затем отпускают педаль и фиксируют показание линейки в крайнем верхнем положении педали. Затем снова нажимают педаль, но не до конца, а до появления легкого сопротивления. Снова снимают показания линейки.

В норме расстояние от верхнего положения педали до упора толкателя в поршень главного цилиндра должно быть в пределах 0,2—4 мм.

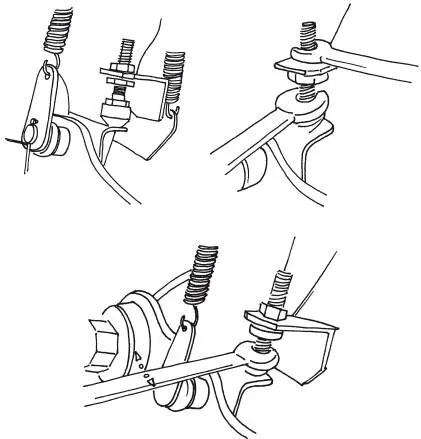

Расстояние между крайним верхним положением и началом сопротивления и является свободным ходом педали (рис. 44). В том случае, если расстояние не соответствует норме, необходимо отрегулировать длину ограничителя, установив зазор до требуемой высоты (рис. 45). Для этого на 1 —2 оборота ослабляют гаечное крепление ограничителя хода педали, затем, поворачивая ограничитель в требуемую сторону, устанавливают нужную величину зазора, после чего снова затягивают стопорную гайку (рис. 46).

Рисунок 45. Зазор между толкателем и поршнем главного цилиндра гидропривода

Рисунок 46. Регулировка свободного хода педали

При проверке толкателя необходимо:

✓ тщательно очистить его от грязи с помощью щеток и мягкой тряпки;

✓ осмотреть на отсутствие механических повреждений;

✓ смазать резьбу специальной смазкой (рис. 47).

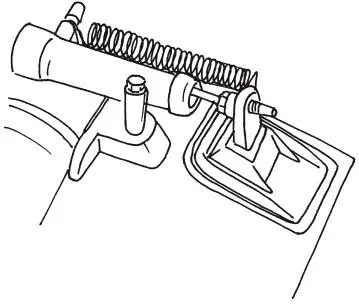

Рисунок 47. Толкатель вилки выключения положения сцепления

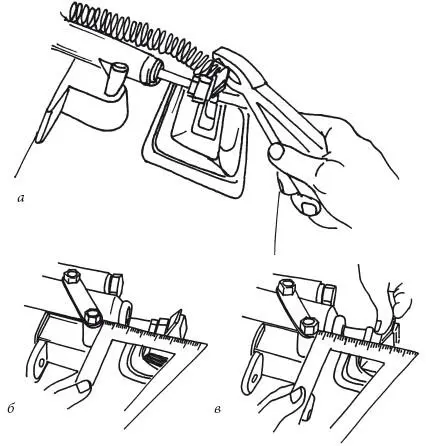

Для проверки свободного хода толкателя нужно отсоединить пружину от рычага, которая иначе будет создавать дополнительное сопротивление при проведении замеров (рис. 48 а). Затем вдоль оси толкателя установить линейку, один конец ее зафиксировать о неподвижный элемент рабочего цилиндра. Затем фиксируется начальное положение вилки сцепления, для этого ее слегка нажимают по ходу автомобиля и делают отметку на линейке (рис. 48 б), затем отжимают вилку назад до упора и делают вторую отметку (рис. 48 в). Расстояние между двумя этими показаниями и является свободным ходом толкателя, в норме он должен соответствовать 4—5 мм.

Рисунок 48. Проверка свободного хода толкателя

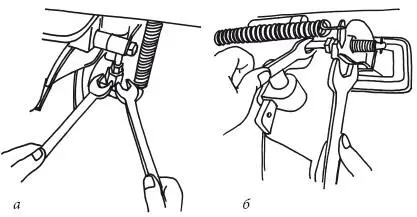

Если расстояние не соответствует норме, нужно отрегулировать свободный ход толкателя, для этого одним ключом зафиксировать регулировочную гайку толкателя, чтобы она не могла проворачиваться, а вторым на 1—2 оборота ослабить контргайку (рис. 49 а). Затем одним ключом надо зафиксировать сам толкатель в неподвижном положении, а вторым ключом установить нужное положение регулировочной гайки, пока свободный ход не сравняется с нормой, после чего снова, фиксируя ключом неподвижное положение регулировочной гайки, затянуть контргайку (рис. 49 б).

Рисунок 49. Регулировка свободного хода толкателя

После проведенных регулировок проверяется полный свободный ход педали сцепления от ее крайнего верхнего положения до начала выключения сцепления. В норме он составляет от 25 до 35 см.

После того как будет отрегулирован свободный ход педали и толкателя, необходимо провести повторную проверку работы сцепления. Для этого автомобиль переводят на нейтральную передачу, прогревают двигатель и запускают на минимальных оборотах коленчатого вала, после чего нажимают на педаль и включают задний ход. В том случае, если передача заднего хода включилась без посторонних шумов и скрежетов, регулировка проведена правильно.

Во время движения автомобиля при исправном сцеплении наблюдается следующее:

✓ при переключении передач не должны раздаваться скрежет или посторонний шум;
