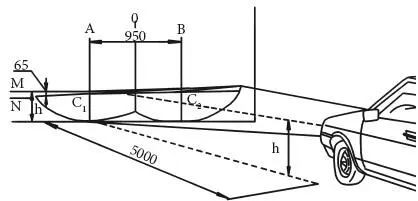

Рисунок 87. Разметка экрана для регулировки фар на стене гаража

Замерив расстояние от центра фар до пола, необходимо перенести его на экран и пометить буквой h, продольную плоскость симметрии автомобиля обозначить на экране вертикальной линией 0.

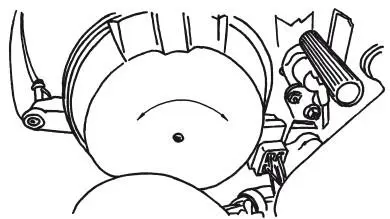

Рисунок 88. Винты регулировки

Установив положение фар в режиме «водитель и передний пассажир», закрыть одну из фар темной непрозрачной материей и включить ближний свет, после чего отрегулировать направление светового пятна для оставшейся фары по изображению, нанесенному на стене, соответствующими винтами (рис. 88).

При регулировке нужно привести световые элементы в такое положение, чтобы верхняя кромка левых половин световых пятен совпала с линией N на стене, которая проводится на расстоянии 65 мм от высоты h.

При этом вертикальные линии А и В должны совместиться с точками пересечения горизонтальных и наклонных участков световых пятен С 1и С 2.

Как правило, все контрольно-измерительные приборы и лампочки-сигнализаторы находятся на том же щитке, где и спидометр автомобиля, и соединены проводами с определенными датчиками.

При нарушении изоляции проводки может произойти контакт провода с массой, в результате которого появляется вероятность замыкания, в некоторых случаях приводящего к возникновению пожара.

При проверке электрооборудования автомобиля следует уделить повышенное внимание осмотру мест соединения проводов, проверить их изоляцию, на отсутствие повреждений и обрывов.

Если контакт нарушен из-за ослабления крепления или окисления провода, его необходимо зачистить от следов окисления и подтянуть крепления, поврежденную изоляцию восстановить специальной изолирующей лентой.

Для соединения проводов их зачищают от старой изоляции, соединяют, скручивают и покрывают изоляционной лентой. Если в ходе проверки обнаружены неисправные приборы, их нужно снять с автомобиля и отдать в мастерскую.

Чаще всего при возникновении короткого замыкания в сети срабатывают установленные предохранители, представляющие собой детали с элементами тонкой проволоки, рассчитанной на силу тока определенной величины.

При повышении силы тока, которое происходит в случае короткого замыкания, проволока расплавляется и цепь размыкается, поэтому при перегорании предохранителей необходимо установить причину его выхода из строя и только после ее устранения ставить новый.

1. Проверить штекерные соединения проводки, места контакта фар с массой. Наиболее частой причиной сильного падения напряжения в бортовой сети являются окисление контактов, ослабление соединений, сильная коррозия клемм и контактов. В этом случае следует зачистить провода и соединения от коррозии, при необходимости припаять или затянуть контакты.

2. Причиной падения напряжения может стать попадание в фару воды, что приводит к потемнению и быстрому износу рефлектора, в результате чего он приходит в негодность и требует замены на новый. Для замены фары следует найти винты крепления облицовочных элементов фары, затем ослабить винтовые крепления установочного ободка, после чего снять его вместе с оптическим элементом или вынуть его из ободка в зависимости от модели автомобиля. Теперь необходимо установить новый оптический элемент, следя за тем, чтобы его скобы оказались точно в гнездах внутреннего ободка фары.

3. Если не горит отдельная фара, необходимо заменить лампу, для чего требуется открыть кожух фары и сменить лампу.

4. Если в автомобильной фаре не горит одна из нитей ламп, необходимо заменить перегоревший предохранитель, предварительно отключив провода от аккумулятора.

На некоторых моделях ВАЗа, чтобы заменить лампу в фаре, требуется вынуть оптический элемент, снимая облицовочный и установочный ободки фар. На ряде моделей для снятия кожуха фары достаточно повернуть специальные фиксаторы в моторном отсеке, после чего можно сменить лампу в патроне.

Так как в этих режимах единственным источником питания ламп является аккумулятор, чаще всего именно он и служит причиной слишком тусклого света.

Следует проверить зарядку аккумуляторной батареи и при необходимости подзарядить его.

Самой распространенной причиной выхода из строя электрооборудования автомобиля (фар, подсветки и сигнализации) является обрыв проводов в местах их соприкосновения с металлическими деталями с острыми краями или ослабление контакта между клеммами и штекерами, а в случае с осветительными приборами – неисправность или плохой контакт патрона с лампой.

Следует проверить надежность крепления патронов в фарах, так как в результате сильных вибраций кузова на неровной дороге плохо закрепленные элементы осветительных приборов сильно сотрясаются и порой выходят из строя. В этом случае следует закрепить все лампы в патронах, еще раз проверить надежность крепления фар к кузову.

Возможно, произошло перегорание лампы или ослабление контакта фонаря с массой. В первом случае необходимо снять рассеиватель и заменить лампу. Рассеиватели на ряде моделей автомобилей снимаются снаружи, на некоторых они могут быть закреплены внутри багажного отделения. В этом случае снимают винты крепления и меняют лампу. Если причина в ослабевшем контакте, свет в фонаре появится после подтяжки крепления фонаря с массой.

1. Наиболее вероятной причиной является ослабление контакта или перегорание предохранителя. Следует посмотреть, горит ли контрольная зеленая лампа включения габаритных огней. Если нет, причина кроется в перегорании предохранителя цепи, поэтому следует проверить бортовую систему на замыкание и установить новый предохранитель.

Ни в коем случае нельзя заменять предохранители на жучки или ставить предохранители с большим, чем в старом, сопротивлением – это может привести к замыканию и сгоранию проводки автомобиля.
