По сфере применения СИ предназначаются отдельно для унитазов, раковин, биде и писсуаров. Для унитазов применимы и рамные, и блочные системы. Рамы в двух местах фиксируются к стене и в двух местах к полу. Для облегченных стен и перегородок система инсталляций оснащается специальными опорами, на которые приходится основная нагрузка. Блочная конструкция прикрепляется к стене анкерами, которые значительно ослабляют нагрузку на нее.

Раковины, биде и писсуары относятся к сантехническим приборам, для которых необходимы прямоточное подведение воды и слив в систему канализации через сифон. Несмотря на то что эти изделия имеют разные размеры, система инсталляции, на которую они монтируются, одинаковы, поскольку являются универсальными. Для установки того или иного прибора достаточно изменить интервал между перекладинами с установочными отверстиями, перенеся их со шпильками на соответствующее расстояние относительно друг друга.

Можно создать систему, при которой сливной бачок отсутствует, но его функции выполняет устройство, смонтированное в трубе водопровода и называющееся друкшпюллером (в переводе с немецкого языка — «нажимной спуск»). На российский рынок друкшпюллеры поставляются компаниями «Schnell» и «Grohe» (Германия). Их можно назвать универсальными, поскольку они одинаково удобны и для квартиры или индивидуального строения, и для крупных объектов; они также подходят для напольных и подвесных унитазов.

Друкшпюллер (рис. 6) можно установить скрытно, разместив его в стене или за перегородкой, или открыто, повесив на стену.

Рис. 6. Один из вариантов наружного друкшпюллера

Внешне друкшпюллер имеет цилиндрическую форму, в корпусе находится картридж, разделяющий его на верхний и нижний отсеки и создающий разницу давления в каждом из них, когда кнопка нажата. Отсеки разделены мембраной с отверстием, благодаря которому и происходит выравнивание давления. Пока идет этот процесс, вода из водопровода поступает в унитаз. Когда достигается баланс, в картридже срабатывает пружинка, клапан закрывается, и ток воды прекращается. Картридж разработан таким образом, чтобы за время выравнивания давления в унитаз поступило 6 л воды (есть и экономный вариант, при котором нажимная кнопка разделена на две части — первая сливает 3 л, а вторая — 6 л).

Друкшпюллер с помощью резьбы соединяется с трехчетвертной трубой, подключенной к стояку с холодной водой. Между сливным устройством и унитазом находится труба длиной примерно 50–60 см.

Основное преимущество представленного устройства — экономия пространства туалетной комнаты. Кроме того, достаточно 45 с, чтобы безбачковый слив был снова готов к работе, тем более что для его функционирования достаточно давления в 1,2–5 атм, что свойственно нашей системе водопровода (можно приобрести устройство, которое работает и при низком давлении — 0,6–3 атм). Недостаток друкшпюллера в большей степени связан не с его устройством, а с неконтролируемым отключением воды, чем грешат наши коммунальные службы, ведь запаса воды в друкшпюллере, как в сливном бачке, нет.

Что делать, если… маховик поворачивается с большим трудом? Причин может быть две: либо левая трапецеидальная резьба пары «шток — шпиндель» пришла в негодность, либо между нитками резьбы застряли твердые частицы. Выкрутите и разберите вентильную головку, загладьте надфилем острые кромки вершин на штоке, нанесите небольшое количество консистентной смазки и соберите конструкцию.

Обзор сантехнических приборов для ванной и туалетной комнат будет неполным, если не упомянуть раковину. Существует несколько конструкций (рис. 7) этого изделия:

— раковина-консоль. Для ее крепления применяются либо металлические кронштейны с шурупами и дюбелями, либо специальные дюбели. Крепеж входит в комплект. Пространство под настенной раковиной остается свободным, что облегчает уборку, но оставляет на виду все трубы, арматуру;

— раковина на пьедестале («тюльпан»). Модель хороша тем, что позволяет спрятать коммуникации, которые не украшают помещение.

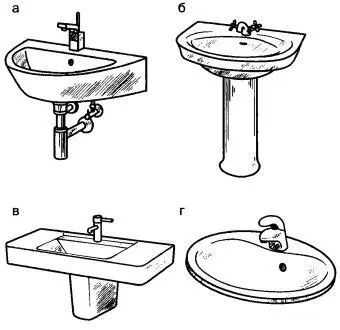

Рис. 7. Общий вид раковин для ванной и туалетной комнат:

а — консоль; б — на пьедестале; в — на полупьедестале; г — встраиваемая

«Тюльпан» состоит из чаши и подставки (последняя может быть самостоятельным элементом и составлять одно целое с чашей). Для такой конструкции требуется достаточно места, а высота, зафиксированная на отметке 70–80 см, делает ее не очень удобной для маленьких детей;

— раковина на полупьедестале. В отличие от предыдущей конструкции данная может применяться только в том случае, если слив находится на определенной высоте, так как сифон полностью маскируется полупьедесталом;

— встраиваемая раковина, которая обычно комплектуется зеркалом и монтируется в стол или комод. Такую конструкцию называют мойдодыром. Подстолье в экономичных вариантах выполнено из ДВП, украшенной отделкой. В дорогих нередко используются редкие породы древесины, обработанной водоотталкивающей пропиткой, мрамор и пр.

Помимо обычных раковин, в продаже можно встретить фигурные с дополнительными элементами — мыльницами, подставками и пр. Кроме того, есть каскадные умывальники, без крана. Вода наливается в раковину, в которой и надо умываться.

Раковины могут иметь отверстие для смесителя или быть глухими. Второй вариант более приемлем в тех случаях, когда для душа и раковины предусмотрен один смеситель.

Раковины различаются не только дизайном, но и размерами, причем стандартных параметров нет, что объясняется большим разнообразием их формы. Есть раковины шириной 32-120 и даже 250 см. Это означает, что при покупке необходимо заранее провести замеры, чтобы новая раковина «встала» на отведенное для нее место. Типовая раковина представлена на рис. 8.

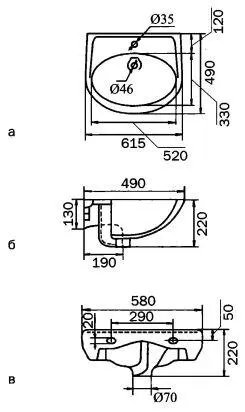

Рис. 8. Схематическое изображение и габариты типовой раковины (размеры указаны в миллиметрах):

а — вид сверху; б — вид сбоку; в — вид спереди

Многие изделия (как отечественные, так и импортные) оснащены системой защиты от перелива.

Если раковина переполняется водой, то последняя начинает стекать по внутреннему каналу в сифон.

Материалом для раковин чаще всего служит керамика, но есть модели из композитных материалов. Например, из Италии в Россию поставляются раковины, называющиеся литым мрамором или литым полимером, причем очень часто они имеют форму моноблока, в котором объединены столешница и раковина.
