Людмила Зарубина - Устройство полов. Материалы и технологии

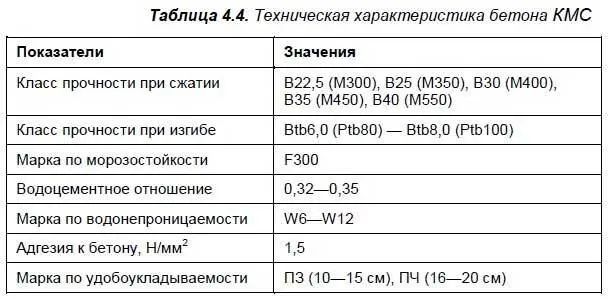

Предприятием АООТ «ОЗСС» (Опытный завод сухих смесей) разработаны и внедрены уникальные составы для устройства износостойких покрытий в производственных помещениях (бетон КМС), которые используются как финишное покрытие. Строительно-технические свойства и эксплуатационные показатели бетонов КМС делают их эффективными при устройстве покрытий автозаправочных станций, автомобильных стоянок, подземных гаражей, цеховых и складских помещений, мастерских, при ремонте сложных бетонных поверхностей (табл. 4.4).

Бетоны КМС представляют собой высококачественные готовые к употреблению смеси на основе специальных высокомарочных цементов и тщательно подобранных заполнителей — обогащенных песков и высокопрочного гранитного щебня, модифицированных комплексом специальных химических добавок и полимерных дисперсий. Введение полимерной дисперсии в состав бетона обеспечивает эффект двух связующих, твердеющих различно, в результате чего происходит значительное уплотнение структуры бетонного тела и, как следствие, увеличение прочности, стойкости к воздействию кислот и щелочей, снижение водопроницаемости.

Бетон КМС может быть исполнен в цветном варианте.

Применение на строительной площадке сухих составов дает возможность учитывать конкретные особенности объекта, его технические и технологические параметры и использовать именно тот раствор, который необходим.

Там, где нет возможности поставки товарного бетона на строительный объект, применяются сухие пескобетоны марок М200 — М400 (рецепты по каталогу продукции АООТ «ОЗСС» № 7, 8, 53, 53-С — литой пескобетон), а для работы при отрицательной температуре до -15 °C (рецепты по каталогу продукции АООТ «ОЗСС» № 9, 10, 53М). Пескобетоны представляют собой высокопрочные смеси из неорганического вяжущего вещества, фракционированного заполнителя крупностью до 5 мм и комплекса химических добавок, улучшающих свойства как раствора (простота приготовления на объекте, удобоукладываемость и др.), так и готового затвердевшего материала (высокая морозостойкость, устойчивость к усадке, водопроницаемость). [33]

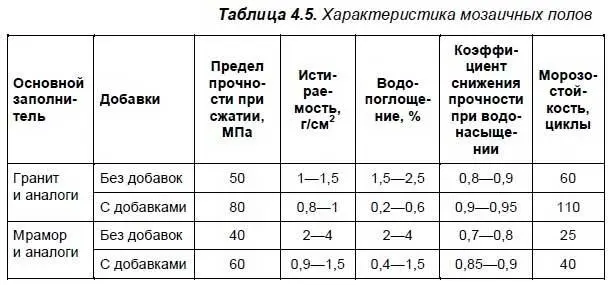

Монолитные мозаично-бетонные полы выполняются по монолитному подстилающему слою или железобетонным плитам. Достоинством мозаичных полов являются высокие декоративные качества, износостойкость, сравнимая с износостойкостью используемой в качестве заполнителя горной породы, относительно низкая себестоимость, хорошие экологические показатели, связанные с отсутствием органических компонентов, гидрофобность при использовании специальных добавок (табл. 4.5)

К недостаткам можно отнести относительно сложную 2-этапную технологию изготовления и необходимость выдержки свежезалитых полов для набора соответствующей прочности.

Эти свойства мозаичных полов позволяют применять их как в гражданском строительстве (полы, ступени и др.), так и в промышленном строительстве, где требуется высокая износостойкость, особенно в помещениях, где эксплуатируются транспортные средства различного назначения.

Основными связующими компонентами мозаичных полов являются неорганические вяжущие — в основном портландцемент марок 400, 500 — как белый, так и цветной. В качестве заполнителей применяются полирующиеся горные породы (мрамор, известняк, доломит, гранит и др.). Крупность заполнителей подбирают исходя из условий декоративности (размер вскрытых после шлифовки зерен породы) и толщины полов (не более 0,6 толщины слоя).

В качестве наполнителей, повышающих однородность и прочность полов, чаще всего используют песок (отсев) той же породы. Введение наполнителей повышает декоративность и шлифуемость полов.

Основными требованиями к пигментам являются щелоче- и светоустойчивость, при этом чаще всего применяются пигменты неорганического происхождения, снижающие эксплуатационные характеристики полов не более, чем на 5 %.

Модифицирующие добавки к мозаичным полам используются для придания тех или иных специфических свойств. Большинство этих добавок идентично добавкам к специальным видам растворов. Для гидрофобизации вводят активные набухающие добавки: бентонитовые глины, химические уплотняющие добавки (хлориды кальция, натрия, алюминия, кремнефтористые и фтористые соли и др.), органические добавки (ПВА, латекс и др.).

Упрочнение достигается за счет применения пластифицирующих поверхностно-активных веществ (ПАВ), уменьшающих водоцементное отношение. Добавление поливинилацетатной эмульсии (ПВА), синтетического латекса до 15–20 % от массы цемента, стабилизаторов (казеин) — до 10 % от массы полимера значительно повышает ударостойкость, износостойкость, прочность полов.

В качестве противоморозных добавок применяют нитрит натрия, поташ, нитрат натрия с мочевиной и др., снижающие температуру замерзания воды и не снижающие эксплуатационные характеристики полов.

Высокие декоративные свойства заливным полам придают цветные цементы или белые цементы с высококачественными пигментами, придающими полам любые расцветки. Использование достаточно крупного заполнителя (10–12 мм) из цветных полирующихся пород и пигментов соответствующего оттенка позволяет получить материал, имитирующий естественный камень.

Цветные цементы позволяют устроить на полу любой мозаичный рисунок или геометрический узор. В качестве разделительных полос при составлении геометрического узора используют латунные, медные, бронзовые, стеклянные, дюралевые полосы толщиной 3-12 мм.

Технология укладки этих полов состоит из следующих операций:

1. Подготовка основы полов к укладке: заливка свежей бетонной стяжки, желательно с арматурной сеткой, либо сошлифовка со старой стяжки поверхностного слоя для вскрытия свежей поверхности с высокой адгезионной способностью.

2. Изготовление путем механического перемешивания раствора для заливки и введение в раствор различных добавок.

3. Заливка полов с установлением маячков, металлических разделительных пластин для разбивки пола на разноцветные элементы, выделением температурных швов.

4. Выдержка полов для набора необходимой прочности не менее 50 % от расчетной.

5. Сошлифовка поверхностного слоя для вскрытия мозаичных зерен и дальнейшая многостадийная шлифовка — полировка с помощью различных напольных или ручных шлифовально-полировальных агрегатов, оснащенных абразивными либо алмазными элементами с различной крупностью зерна.
