Людмила Зарубина - Устройство полов. Материалы и технологии

5. Вторая, третья и четвертая затирки MASTERTOP® 100 затирочной машиной с диском.

6. Первое выглаживание поверхности бетона затирочной машиной с лопастями производится после частичной утраты поверхностью своего блеска и первоначального ее отверждения.

7. Второе выглаживание поверхности бетона с небольшим увеличением угла атаки лопастей затирочной машины.

8. Третье и последующие выглаживания с постепенным увеличением угла атаки лопастей до придания поверхности бетона металлического блеска.

9. Покрытие поверхности средством по уходу MASTERKURE® 113 из расчета 0,1 л/м 2.

10. Нарезка температурно-усадочных швов с последующим их заполнением полиуретановым химически стойким герметиком MASTERFLEX® 474. [41, 42]

Для повышения ударопрочности, износостойкости и беспыльности бетонной поверхности специалисты «Топ Хаус Бетон» разработали сухие упрочняющие смеси LEVL Top-Q и LEVL Top Corund. Получение готового к эксплуатации покрытия с упрочненным верхним слоем происходит за один рабочий цикл: смесь рассыпается на поверхность свежеуложенного бетона и затирается бетоноотделочной машиной. Сухая смесь проникает в верхний слой бетонной поверхности, составляя с ней единое целое. Полы, выполненные с применением сухих упрочняющих смесей LEVL Top, выдерживают высокую транспортную и ударную нагрузку, а также обладают эстетическими свойствами. [43]

Компания «ТемпСтройСистема®» применяет сухие упрочняющие смеси Топхард.

Внесение и затирка топпинга — сложный и трудоемкий технологический процесс. Необходимо точно определить момент внесения топпинга в бетон и его затирки. В случае если топпинг внесен и затерт несвоевременно, вероятно его отслоение.

Возможно заменить топпинг пропиткой Ашфорд Формула®. Пропитка может использоваться как совместно с топпингом, так и без него в зависимости от нагрузок.

Этот материал решает комплекс вопросов по упрочнению, обеспыливанию и герметизации бетонных полов. Примененная Ашфорд Формула® придает полам мягкий бархатный блеск, который появляется не сразу, а со временем по мере эксплуатации полов. [44]

Компания «Максит Груп» предлагает сухие смеси для поверхностного упрочнения бетонных промышленных полов — Церинол ХБ и Церинол ХБ Корунд. Материал посыпается на свежеуложенный бетон и втирается специальным оборудованием. Церинол ХБ Корунд Плюс применяется в полах, подвергающихся повышенным нагрузкам. [15]

ЗАО НПО «ЗелТехПрогресс» разработало топпинг в виде сухой смеси Пласт-Пол В, который по качеству не уступает зарубежным аналогам и проще по технологии его нанесения на поверхность бетонного основания. Для производства работ не требуется идеального выравнивания и предварительной шлифовки поверхности бетонного пола, а сам процесс применения данного материала прост. Необходимо очистить бетонное основание, на которое по уровню устанавливают направляющие пластмассовые рейки, их высота определяет толщину поверхностного покрытия топпингом. Затем наносят праймер (грунтовку) и после его высыхания накладывают само покрытие Пласт-Пол В. При этом весь материал готовится непосредственно на объекте, что устраняет зависимость технологического процесса от бетоннорастворного узла. Для этого в сухую смесь добавляют воду и перемешивают в миксере, после чего приготовленную смесь выливают на подготовленную поверхность и растаскивают обычным мастерком или раклей, нивелируя по высоте установленных ранее направляющих реек. Если толщина укладки топпинга Пласт-Пол В более 5 мм, то необходимо уплотнять его с помощью вибролинейки. В итоге получается плотная, ровная поверхность с закрытыми порами.

Полы, обустроенные с помощью топпинга Пласт-Пол В, выдерживают передвижение любой тяжелой техники. Истираемость таких полов 0,01-0,03 мм в год. Через 5–7 дней после укладки топпинга полы готовы к полной нагрузке. Такие полы ударопрочны, морозо- и водостойки, выдерживают самые жесткие условия эксплуатации на производствах. По желанию заказчика полы можно изготовить цветными, а также масло-, соле- и щелочестойкими. Для этого на готовую поверхность пола дополнительно наносят защитное кремнеорганическое (КО) покрытие соответствующего состава. Топпинг Пласт-Пол В может быть успешно использован как при укладке новых, так и при ремонте (реконструкции) старых бетонных полов.

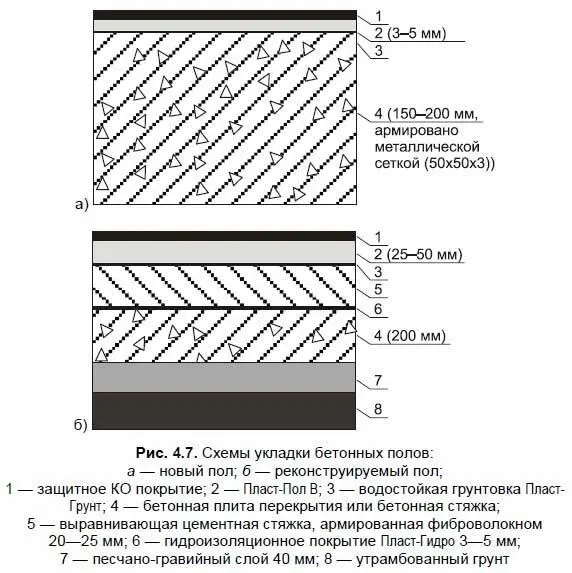

На рис. 4.7 представлены схемы (пироги) укладки новых и реконструированных бетонных полов.

Следует отметить, что существенным достоинством технологии укладки полов с использованием материала Пласт-Пол В является то, что исключается необходимость прорезания пола, т. к. их функции выполняют полимерные направляющие, которые компенсируют деформации слоев бетона пола от усадочных и температурных факторов.

При реконструкции старого пола необходимо выявить сильно изношенные участки, которые подлежат вырубке и замене свежим бетоном. Толщина укладки топпинга Пласт-Пол В при реконструкции составляет в зависимости от требуемых условий эксплуатации 25–50 мм.

В связи с тем, что использование Пласт-Пол В существенно упрощает и облегчает технологический процесс производства работ, за одну рабочую смену с бригадой в 5–7 человек можно уложить до 600–800 м 2готового пола. [37]

Для повышения механической прочности, ударостойкости, истираемости, стойкости к агрессивным средам АООТ «ОЗСС» разработал и внедрил совместно с АО «ЦНИИПромзданий» упрочняющий состав для промышленных бетонных монолитных полов УК-1, который наносится поверх свежеуложенного бетона. Этот материал совместим со всеми видами арматуры.

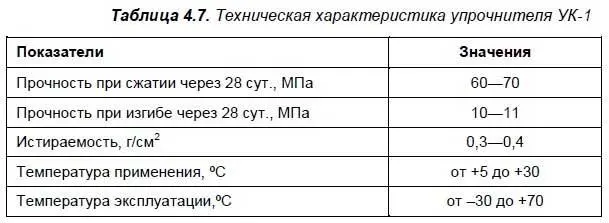

Упрочнитель УК-1 наносится на свежеуложенное бетонное основание с марочной прочностью не ниже В25. Перед нанесением с бетонной поверхности удаляется корка до появления влаги. Смесь рассыпается по поверхности бетона вручную или механизировано в 2–3 приема. Заглаживание производится машиной с диском, а окончательное заглаживание — лопастями. Применение упрочнителя УК-1 необходимо проводить согласно рекомендаций, разработанных АООТ «ОЗСС» и АО «ЦНИИПромзданий» (табл. 4.7).

Полы с упрочняющим слоем рассчитаны на длительную эксплуатацию без ремонта (15–20 лет). Для обеспыливания и придания гидрофобности вновь уложенным или существующим полам их покрывают новым составом Бирсс-Бетон. Состав наносится валиком в 2 слоя с интервалом сушки в 1 сутки. Грунтовочный слой сохраняется в течение 5 лет, затем повторяется вновь.
