Людмила Зарубина - Устройство полов. Материалы и технологии

Система теплых полов запускается не раньше, чем через 28 дней после устройства стяжки, т. е. срок, за который бетон набирает 70 % прочности.

РХТУ им. Д. И. Менделеева, МФТИ, ВНИИжелезобетон, МГСУ разработали сухую смесь для устройства обогреваемых полов. Фирма «Победит» начала производить материал, который получил название Победит и может использоваться для устройства бетонных стяжек полов, в которые вмонтированы тепловыделяющие элементы при перепаде температуры нагревателя и обогреваемого помещения до 200 °C.

Состав содержит цементно-песчаную смесь, компенсаторы тепловых расширений, регуляторы твердения, наполнители, пластификаторы и армирующие добавки и обеспечивает равномерное распределение тепла по поверхности, при застывании не создает остаточных напряжений, не дает усадки, обладает хорошей теплостойкостью и морозостойкостью.

Состав Победит АМ-8 применяется для устройства стяжек толщиной 2–7 см при температуре нагревательного элемента 150 °C и отличается высокой пластичностью, адгезией к бетонным, кирпичным и другим основаниям (2,7 МПа).

Состав Победит АМ-9 применяют для заделки нагревательных элементов с температурой до 200 °C слоем 5—15 см для полов с повышенными нагрузками (М500). Материал пригоден для применения и эксплуатации на улице.

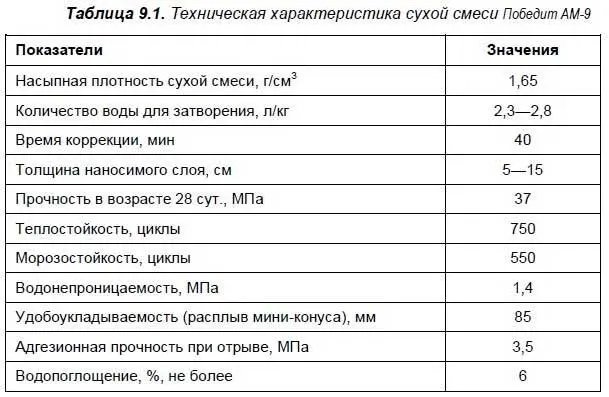

Отличительной особенностью материала является эффективность в конструкциях, эксплуатируемых в режиме периодического нагревания и охлаждения (табл. 9.1).

Состав набирает 10–15 % прочности через 24 ч и готов к минимальным механическим нагрузкам, а через 7 суток прочность составляет уже 50–75 % и позволяет выдержать полную тепловую нагрузку.

Смеси сертифицированы Госстроем России и применены при устройстве теплого пола в ряде жилых зданий и здании церкви МВД в Москве.

Водяные теплые полы можно монтировать и «сухим» методом. Он применяется при устройстве напольного отопления под деревянным перекрытием. [119–122]

Одной из самых современных систем напольной отопительной системы является система WIRSBO. Основная особенность ее в том, что используются не металлические трубы, а полиэтиленовые. Носят они международное название PEX-труба, изготавливаются из HD-полиэтилена (High Dencity — «высокая плотность»), модифицированного пероксидом при высоких температурах, и обладают целым спектром особенностей:

□ не ржавеют;

□ выдерживают огромные перепады температур: от -100 до +100 °C;

□ прекрасно гнутся как в холодном состоянии, так и «на горячую», причем ошибки при изгибе устранить очень просто: достаточно нагреть феном нужный участок и труба вернет прежнюю конфигурацию;

□ обладают очень низким коэффициентом трения, тем самым препятствуя отложению загрязнений и накипи на стенках;

□ отличаются низким коэффициентом падения давления воды и обеспечивают большую скорость ее подачи;

□ очень прочны механически при минимальном весе: метр трубы диаметром 16 мм весит порядка 100 грамм;

□ легко режутся и обрабатываются самым простым инструментом;

□ экологически чисты.

Для препятствия кислородной диффузии разработана особая труба PE PEX, которая имеет специальный слой из материала PVAL (поливинилгидрооксид) или EVOH (этилвинилгидрооксид). При использовании PEX-труб надо отметить исключительную простоту и надежность соединений при монтаже.

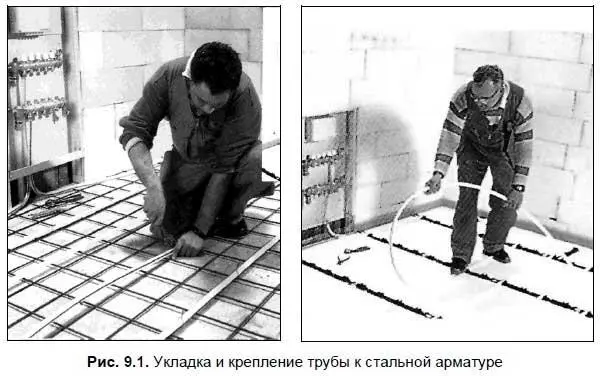

Быстрый и простой способ для укладки труб WIRSBO — это использование специальных полистироловых реек со скобами. Трубы закрепляются к стальной арматуре перед установкой направляющих реек (рис. 9.1).

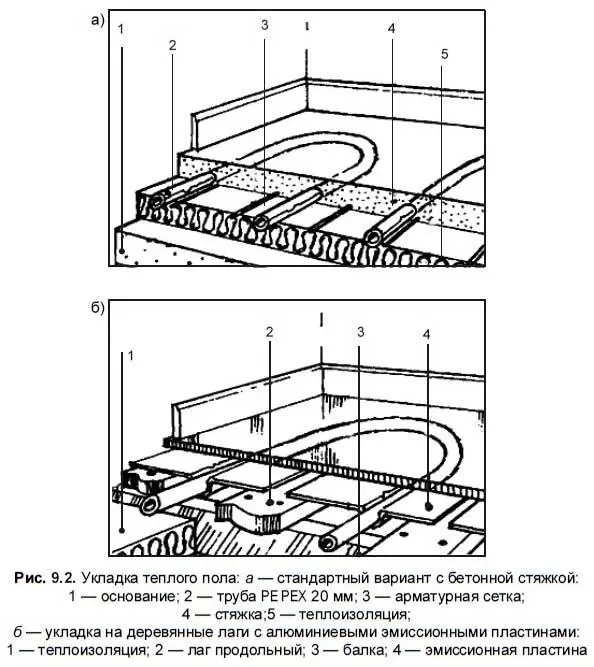

Основной принцип при монтаже: петли пластиковых труб укладываются с определенным шагом и в нужной конфигурации (спирально, зигзагом или «улиткой») на бетонное или иное основание «черного» пола, прикрепляются проволокой к арматурной сетке или защелкиваются в специальных пластиковых фиксаторах, затем заливаются слоем жидкого бетона (рис. 9.2, а ). После застывания стяжки система готова к включению. Особое внимание здесь нужно обратить на следующие моменты:

□ все штукатурные работы в помещении должны быть закончены до начала монтажа труб, чтобы не загрязнить их и не повредить;

□ перед началом монтажа следует провести укладку всей необходимой гидро- и теплоизоляции пола и стен;

□ в любых бетонных зданиях имеются так называемые швы расширения полов, и при пересечении такого шва пластиковая труба должна быть защищена металлической втулкой, а арматурная сетка в этих местах разрезается;

□ минимальный радиус изгиба PEX-трубы в общем случае равен ее пяти наружным диаметрам, т. е. при размере трубы в 20 мм радиус изгиба составит 100 мм. Следовательно, этот показатель и определит шаг укладки петель отопления, а если необходимо уложить трубы с меньшим шагом, придется выполнять изгибы в «грушевидной» форме;

□ при подключении петель отопления к подающему и возвратному коллекторам очень удобно пользоваться специальными угловыми изгибателями-кондукторами, фиксирующими изгиб на угол 90°;

□ после заливки бетоном необходимо выдержать нужный срок (обычно 21 день) для полного и правильного застывания стяжки, прежде чем включать систему отопления.

В случае, если применение наливной бетонной стяжки не представляется возможным, например, в старых зданиях с балочными металлическими или деревянными перекрытиями, вполне можно использовать способ крепления нагревательных труб снизу, под несущей поверхностью, с помощью алюминиевых пластин (рис. 9.2, б). Для этой цели создана система WIRSBO-Alu. [123]

Фирма «Thermo Tech Rus» (Санкт-Петербург) в течение ряда лет успешно применяет конструкцию КНАУФ-суперпола с водоподогревом.

В целях повышения эффективности передачи тепла и его равномерного распределения от труб по всей поверхности пола в настильных системах применяют алюминиевые пластины для шага укладки 150 и 300 мм. Пластины имеют специальный профиль для плотного прилегания к трубе. Алюминиевые пластины укладываются без приклеивания в пенополистирольные плиты с пределом прочности 200 кПа. В комплект входят поворотные плиты с пазами. Обычный или ламинированный паркет, толщиной как минимум 9 мм, укладывается непосредственно на алюминиевые пластины через тонкую влагопоглощающую прокладку из картона или вспененного полиэтилена. При использовании линолеумного покрытия, керамической плитки или покрытия из ПВХ следует сначала на алюминиевые пластины положить плиты ГВЛ толщиной 10 мм в два слоя.
