Стрингеры обеспечивают максимальную геометрическую стабильность конструкции. Опоры и стрингеры позволяют создать большое (до 2 м) подпольное пространство, которое можно использовать под хозяйственные нужды, в том числе как разборную сценическую площадку для учреждений культуры. Винтовые опоры имеют диапазон регулирования в пределах 50 мм, что позволяет создать идеально ровную поверхность надстроенного пола практически на любом основании. Опора состоит из трубчатой и резьбовой частей.

Монтажные плиты пола размером 600×600 мм и весом 35 кг представляют собой «слоеный пирог», сердцевина которого — древесная плитная основа (ДСП, OSM или MDF). Нижняя часть плиты экранируется от токов металлической фольгой, верхняя, рабочая, покрывается декоративным слоистым пластиком. В качестве декоративной поверхности может использоваться новый материал на основе акрила всего 0,8 мм толщиной повышенной износостойкости.

Панели вентпола легко снимаются при помощи вакуумного подъемника, открывая доступ к сетям и оборудованию в том квадрате, где требуется замена панелей или ремонт коммуникаций. Потом они так же плотно и герметично устанавливаются на место. Техническим службам здания не нужно вскрывать бетонный пол, чтобы проложить несколько новых кабельных линий, перенести рабочие места, добавить оборудование. Требуется лишь поднять нужные плиты в полу, лежащие по трассе.

Коллекция по декорам насчитывает более 100 композиций и составлена с учетом потребительских предпочтений. Декоры под цвет пород деревьев европейских и экзотических, под камень и металл, разноцветные и монохромные, плоскостные и с эффектом объема.

Вентилируемый пол является наиболее эффективным решением для оборудования административных, в первую очередь офисных помещений класса «А», компьютерных залов, банков, центров развлечений, казино, спорткомплексов, супермаркетов, а также промышленных предприятий, складов, электрощитовых, цехов с высокой нагрузкой на пол и агрессивными средами. [91]

Работающее оборудование автономной котельной создает шумы и вибрации, которые по несущим конструкциям здания передаются в квартиры и тем самым создают жителям определенный дискомфорт. При этом часто превышаются допустимые санитарные нормы.

Традиционным способом защиты от вибрации остаются так называемые плавающие полы с использованием минеральной ваты, стиропора, пеноматериалов или резиновых пластин. Эффективность такой виброизоляции составляет не более 40–50 % при нижнем пределе собственной частоты от 10 до 20 Гц.

Компания «GERB» разработала конструкцию плавающего пола, показатель собственной частоты которого может быть значительно снижен до 3–6 Гц, а эффективность виброизоляции увеличена до 90 %.

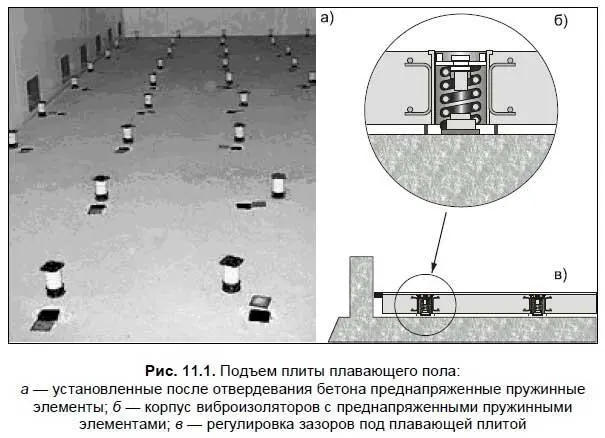

Система плавающих полов со встроенными пружинными элементами представляет собой виброизоляторы серии PF, полностью интегрированные в фундамент или железобетонную плиту и доступные для обслуживания и регулировки сверху (рис. 11.1).

В качестве упругих элементов используются стальные винтовые пружины сжатия.

Высокая степень изоляции плавающего пола от вибраций и структурных шумов достигается за счет низкой собственной частоты настройки системы.

Процесс монтажа системы пола со встроенными пружинными элементами достаточно прост. Корпуса виброизоляторов устанавливаются на основание, размеченное в соответствии с распределением нагрузки и покрытое разделительной пленкой. Для получения бокового шва у стен в качестве опалубки устанавливают рейки из стиропора. Затем производится армирование и бетонирование плавающей плиты.

После отвердевания бетона в корпуса устанавливаются преднапряженные пружинные элементы, которые затем последовательно освобождают. Благодаря этому происходит подъем плиты плавающего пола. Завершающим этапом работы является регулировка зазора под плавающей плитой и при необходимости — ее нивелировка.

Продукция компании «GERB» позволяет устанавливать виброактивное оборудование на существующих перекрытиях без усиления строительной конструкции, а в ряде случаев обеспечить установку без фундамента.

Преимущества пола со встроенными пружинными элементами:

□ собственная частота в вертикальном направлении составляет 3–6 Гц;

□ одинаковая осадка всех пружинных элементов, которые размещаются по поверхности плиты с учетом распределения нагрузки;

□ простой монтаж и замена пружинных элементов при увеличении нагрузки;

□ возможен монтаж оборудования непосредственно на плавающей плите;

□ пружинные элементы снабжены демпфированием. [133]

Специалисты компании «Конкрит Инжиниринг», используя многолетний опыт обследования, проектирования и устройства полов, осуществили системный подход при анализе, назначении конструкций, выборе материалов и технологий при устройстве полов на объектах производственно-складского назначения.

В результате были выявлены основные конструктивные, технологические, организационные и эксплуатационные факторы, определяющие надежность и долговечность пола.

Конструктивные факторы.

□ Факторы, определяющие величину допустимых активных напряжений сдвига в грунте рабочего слоя и верхней части грунтового основания. К ним относятся толщина, эквивалентный модуль упругости, коэффициент постели грунта, значение контрактного напряжения и др.

□ Факторы, определяющие механические свойства бетона. К ним относятся класс бетона по прочности на сжатие, осевое растяжение и растяжение при изгибе, начальный модуль упругости и др.

□ Тип и характер армирования несущих плиты, пола и грунта.

□ Механические свойства и показатели химической стойкости упрочняющего покрытия.

Технологические факторы.

□ Фактически достигнутая степень уплотнения грунта.

□ Технологические возможности применяемого оборудования.

□ Фактические показатели, определяющие механические свойства применяемого бетона.

□ Наличие входного и операционного контроля качества применяемых материалов.

□ Наличие системы контроля качества при выполнении работ.

Эксплуатационные факторы.

□ Факторы, определяющие фактические величины действующих напряжений в плите пола и в грунтовом основании. К ним относятся значения статических, динамических, температурных и других воздействий.

□ Факторы, определяющие внешние воздействия на поверхностный слой покрытия. К ним относятся химические, ударные воздействия, а также показатели по интенсивности движения транспортных средств.
