Подключение к электричеству

Важно, чтобы работы проводились профессиональным мастером, потому что мы не можем рисковать своей жизнью и надеяться на авось. Цена ошибки — человеческая жизнь. Проточный водонагреватель подключаем непосредственно к электрическому щитку, а не к розетке, как это было с другими приборами. Подключение сразу к розетке возможно лишь в случаях, если электросеть заземлена. Но поскольку в наших квартирах электросеть не имеет заземления, то поступим следующим образом.

Итак, для подключения нагревателя к электрощитку применяется трехжильный кабель. Теперь подключаем нагреватель к автомату и УЗО либо применяем устройство, совмещающее характеристики этих двух приборов. — дифференциальный отключатель. Не забываем учитывать силу тока и ток утечки. Некоторые инструкции рекомендуют выбирать величину силы тока 30 мА. но я советую подстраховаться и взять 10 мА. Так будет спокойнее, не дай бог током шибанет, да еще слабого сердцем человека, неприятностей не оберешься. Итак, выбираем дифференциальный отключатель с током утечки 10 мА.

Затем разбираем нагреватель, находим клеммную колодку с разноцветными проводками. Такие проводки имеют разные веселенькие цвета не для развлечения, а потому что каждый цвет имеет свой смысл. Это всемирно принятая система цветового обозначения проводов: желто-зеленый цвет обозначает заземление, голубой — ноль, красный, коричневый или белый — фазу. Соединяя проводки одинаковых цветов, мы гарантируем себе безопасность, согласитесь, это очень удобно. Установку УЗО в электрический щиток должен производить электрик, так как это дело касается не только вас, но и еще многих соседей по подъезду, ведь у всех них нужно вырубить электричество.

Основные параметры накопительного водонагревателя — это объем резервуара и мощность потребления.

Предлагается два вида расчетов.

Первый, самый простой. В табл. 6.1 даны параметры в зависимости от количества членов семьи и типа водозаборных точек.

Таблица 6.1.Требуемый объем резервуара водонагревателя, л

Второй вид расчета сложнее, так как он учитывает еще и разные виды операций.

Выбираем нужный нам режим — стандартный, эконом или комфортный. Затем подсчитываем максимальное количество одновременного потребления воды при t° = 60. Условно будем считать, что одновременное потребление воды происходит в течение часа. Наибольшая величина потребления в час и есть минимальная емкость нашего бойлера (табл. 6.2).

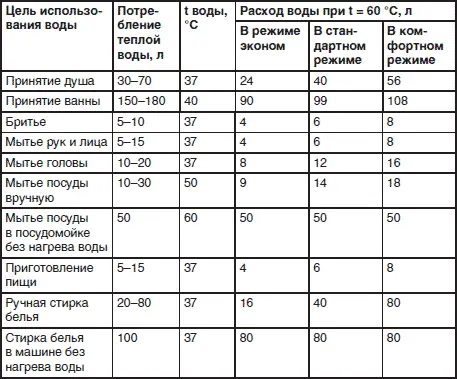

Таблица 6.2. Определение минимальной емкости бойлера

Пример. Рассчитаем почасовые расходы при стандартном потреблении воды для семьи из 4 человек — муж, жена и двое детей (берем только те часы, на которые приходится большой расход воды).

7-8 утра: умываются все четверо (4 х 6 = 24 л), жена готовит завтрак (6 л), муж бреется (6 л) и принимает душ (40 л), после завтрака посуда моется вручную (9 л). Общий расход Р = 24 + 6 + 6 + 40 + 9 = 85 л.

8-9 утра: жена принимает ванну (99 л), готовит обед (6 л). Общий расход Р = 99 + 6 = 105 л.

11-12 дня: стирка белья в машине без нагрева воды (80 л). Общий расход Р = 80 л

8-9 вечера: дети умываются (2 х 6 = 12 л), принимают ванну (2 х 99 = 198 л). Общий расход Р = 210 л

10-11 вечера: муж принимает ванну (99 л), моет голову (12 л), жена принимает душ (40 л), моет голову (12 л). Общий расход Р = 163 л.

Максимальный расход воды приходится на 8–9 вечера и составляет 210 л. Это и есть искомая минимальная емкость бака. Из стандартных нагревателей нам подойдет 300-литровый.

Пользуясь этим методом, можно оптимизировать расход воды. В приведенном примере можно обойтись водонагревателем в 200 л, если наливать в ванну чуть меньше воды. Если мы будем купать детей с интервалом, достаточным для нагревания воды, то нам хватит нагревателя объемом в 150 л. А если мы будем купать детей днем, а взрослые моются вечером с достаточным для нагрева воды интервалом, то хватит и водонагревателя в 100–120 л.

В некоторых случаях имеет смысл поставить несколько водонагревателей в разных водозаборных точках, тогда расчет емкости проводится для каждой из точек.

Важно знать, что мощность водонагревателя напрямую зависит от времени, которое требуется для нагрева воды в баке. Для нас это важно: представьте себе, что вечером вся семья будет пользоваться горячей водой, соответственно, вода в баке должна будет успеть нагреться несколько раз за вечер. А если мощность невелика, то этот процесс затянется ой как надолго.

Следует уделить немалое внимание безопасности водонагревателя. Класс электрической безопасности IP указан на маркировке и обозначается двумя цифрами.

Первая цифра — защита от инородных тел:

• 1 — крупные инородные тела (размером с руку);

• 2 — средние инородные тела (размером с палец);

• 4 — мелкие инородные тела (более 1 мм);

• 5 — высшая степень защиты, в том числе от пыли.

Вторая цифра — защита от воды:

• 0 — защита от воды отсутствует;

• 1 — защита от падающих сверху водяных капель;

• 3 — защита от дождя, брызги под углом 60°;

• 4 — защита от брызг в любом направлении;

• 5 — защита от водяной струи.

Обычно на рынке предлагаются модели с IP24 и IP25. Нагреватель для ванной комнаты лучше выбирать с IP25.

Перед установкой сего приспособления нужно изучить инструкцию, а также знать, как устроен нагреватель в принципе.

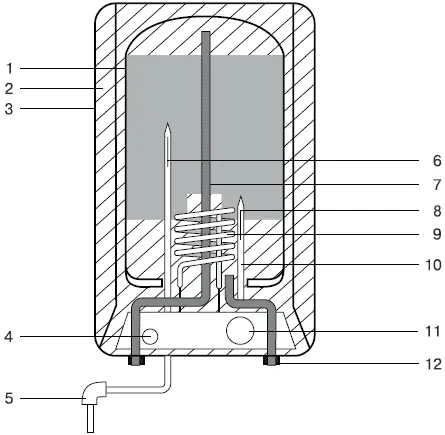

Устройство накопительного водонагревателя: 1 — внутренняя емкость; 2 — теплоизолирующий наполнитель; 3 — корпус; 4 — контрольный датчик — лампочка; 5 — кабель; 6 — температурный датчик; 7 — труба вывода горячей воды; 8 — предохранительный элемент; 9 — нагревательный элемент — ТЭН; 10 — потокогаситель; 11 — регулятор температуры; 12 — труба для забора холодной воды

Основной действующий элемент нагревателя — ТЭН. Он нагревает воду до установленной пользователем аппарата температуры, затем отключается. После того как вода остывает на 0,5 °C, он включается вновь.

Начинаем установку.

Место установки нагревателя должно соответствовать его характеристике по электробезопасности IP. Так, если сказано, что прибор не рассчитан на попадание струй воды, значит, нужно его расположить как можно дальше от места, где это может произойти, в частности от ванны.

Розетки для подключения к электричеству тоже должны быть расположены в местах, куда вода гарантированно не попадет. Сам водонагреватель нужно располагать на расстоянии не менее 1 м от розетки и других электроприборов.
