Русская печь 103

третьего разреза В — В печеклад может получит представление о форме сводов топливника и подпечья. Кроме того, на всех разрезах указаны габаритные размеры печи и специальная шкала, показывающая уровень каждого кирпичного ряда.

Однако при непосредственной кладке печи основными помощниками являются горизонтальные разрезы, то есть порядовки. Они дают полное представление, как выкладывать очередной ряд, в каких случаях применять целые кирпичи или отдельные их части; как и где устанавливать специальные вспомогательные приспособления из дерева, а также металлические печные приборы (рис. 24).

Первый ряд печи выкладывают на фундаменте из дикого камня или кирпича, скрепленного цементным раствором. Прежде чем начать укладывать кирпичи первого ряда, стелят листы из толя или рубероида, служащие в качестве гидроизоляции.

Для первого ряда желательно использовать перекаленные кирпичи, которые более устой- нивы к воздействию влаги.

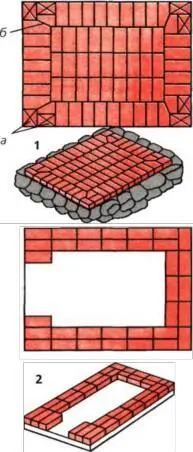

Чтобы обеспечить правильную перевязку швов в последующем ряду, на всех углах первого ряда укладывают по три кирпича- трехчетверки (1, а). Одну из трех- четверок и примыкающий к ней кирпич скашивают под углом так,

чтобы они плотно прилегали друг к другу (1, б).

Начиная со второго ряда, выкладывают стенки опечка. Чтобы избежать совпадения швов, на передней стенке опечка в третьем ряду используют четыре трехчет- верки (2).

Четвертый ряд полностью выкладывают из целого кирпича. У двух кирпичей, которые должны находиться у входа в подпечье, скалывают углы так, чтобы они могли стать опорами, или так называемыми пятами будущей арки.

В проем подпечка устанавливают деревянную опалубку и, выложив арку, приступают к кладке пятого ряда. Чтобы швы двух смежных рядов не совпадали, на углах кладут по три трехчетверки (как в первом ряду). Особенность этого ряда заключается в том, что 20 кирпичей боковых стенок скалывают под углом, чтобы превратить их в пяты — опоры будущего свода подпечья.

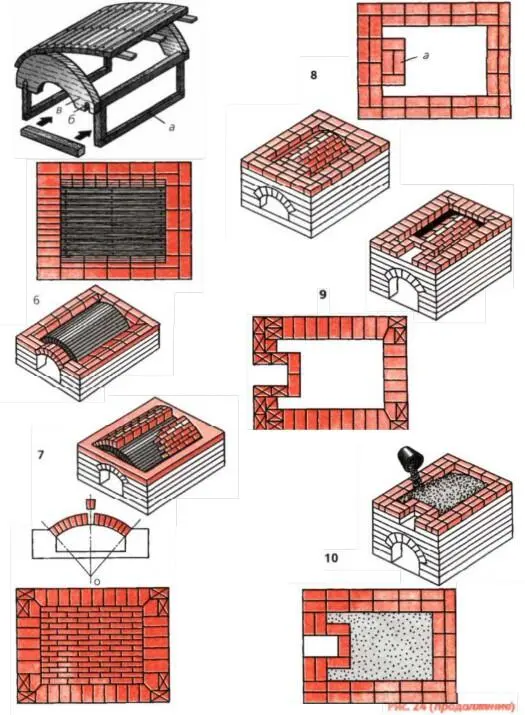

В шестом ряду боковые стенки опечка выкладывают толщиной в один, а заднюю и переднюю — в два кирпича. Затем между внутренними стенками опечка вставляют опалубку с полукруглым верхом, соответствующим форме будущего свода подпечья. Опалубку заранее изготавливают с таким расчетом, чтобы ее можно было после использования легко разобрать на отдельные части и затем вынуть через подпечек, то есть проем, ведущий в подпечье. Разборная опалубка состоит из двух боковых рамок (а), на шты-

Рис. 24

Русская печь 105

Рис 24 (продолжение)

Русская печь

107

Рис 24 (продолжение)

Рис. 24 (продолжение)

Русска я печ ь 109

Рис. 24 (продолжение)

ри (б) которых опираются кружала — две доски с закругленны ми верхними ребрами (в). Чтобы рамки плотно прилегали к стенкам подпечья, между ними вставляют одну или две распорки (а). Сверху на кружала кладут настил из узких досок, скрепленных вместе с помощью двух-трех ремней, сделанных из какого-нибудь гибкого материала.

После установки опалубки приступают к кладке свода. Раньше кирпичные заводы выпускали специальные клинообразные кирпичи, из которых можно было выложить свод, имеющий не только тонкие швы и гладкую поверхность, но и высокую прочность. Такие кирпичи можно получить скалыванием, а затем стесыванием кирочкой их граней. Однако для такой обработки годятся только умеренно обожженные кирпичи с однородной структурой и без трещин. Часто такой материал найти не удается, поэтому свод выкладывают из целых обычных кирпичей. При этом нижние усенки (ребра) кирпичей, поставленных на ребро, должны плотно соприкасаться друг с другом, а между верхними ребрами делают одинаковые зазоры, которые заполняют кладочным раствором. Прочность такого свода намного увеличивается, если в зазоры между кирпичами вдавить подходящие по размеру осколки кирпича.

Закончив кладку свода подпечья, настилают следующий, седьмой ряд кирпичной кладки. Чтобы перевязка была правильной, на ка

ждом углу используют по четыре кирпича-трехчетверки. Вслед за седьмым кладут восьмой ряд. Он полностью состоит из целого кирпича. В этом же ряду выкладывают площадку для холодной печурки (а).

Начиная с девятого ряда, выкладывают стенки печурки. Чтобы сделать правильную перевязку швов, на углах применяют трех- четверки и половинки кирпичей. Десятый ряд выкладывают полностью из целого кирпича. Затем между стенками печи доверху насыпают сухой песок. Одиннадца тым рядом кирпичей полностью перекрывают холодную печурку и засыпку.

В двенадцатом ряду выкладывают шесток и под печи.

Все кирпичи скрепляются кладочным раствором, кроме тех, из которых устраивается под.

Ограничивающие под кирпичи располагают в печной кладке на ребро. Подовые кирпичи уклады ваются без раствора, а щели между ними засыпаются песком. Во время топки печи песок смешивается с древесной золой и заполняет зазоры между кирпичами плотной массой. В левом углу пода делают небольшое углубление, предназначенное для хранения раскаленных угольев, — горнушка, или порсок. Выложенный под тщательно выравнивают, шлифуя его половинкой или четвертушкой красного кирпича.
