Размер ПВХ-пленки, учитывая возможные варианты при строительстве бассейна, мы точно дать не сможем. Но необходимые расчеты сделать можно, зная объемы бассейнов. ПВХ-плен-ку рекомендуем укладывать и выравнивать, начиная с центра бассейна (учитывая его круглую геометрию). Когда пленка уложена, вырезаем отверстия для выступа сливной трубы 6, трубы перелива 4 и трубы подачи воды 5 (рис. 124).

В нашем случае, когда сливная труба вмонтирована в пол бассейна, требуется только обеспечить отсутствие протечки воды из бассейна в пространство между ПВХ-пленкой, бетонным полом и боковыми деревянными щитами.

По окончанию этих работ приступаем к обсыпке грунтом выступающей части бассейна – V4 его общей высоты. Сверху укладываем дерн, который был снят вначале работ и сохранен. Можно оборудовать вокруг бассейна газон.

Рекомендуем

Подход к бассейну рекомендуем выложить плиткой, как и площадку для раздевания перед лестницей. Вообще облицовка бассейна – это вопрос вкуса и возможностей владельца.

Насыпь вокруг бассейна, если она облицована плиткой, можно использовать в качестве солярия. На рисунке 125 дана проекция данного бассейна сверху.

Теперь перейдем к строительству в копанных бассейнов. На рисунке 126 изображен прямоугольный вкопанный бассейн. Глубина бассейна также будет зависеть от его назначения: детский (50 см), взрослый (105–150 см), бассейн для прыжков (320 см в самом глубоком месте).

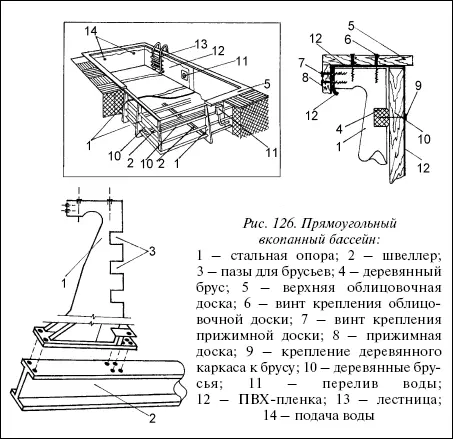

Рис. 126. Прямоугольный вкопанный бассейн:

1 – стальная опора; 2 – швеллер; 3 – пазы для брусьев; 4 – деревянный брус; 5 – верхняя облицовочная доска; 6 – винт крепления облицовочной доски; 7 – винт крепления прижимной доски; 8 – прижимная доска; 9 – крепление деревянного каркаса к брусу; 10 – деревянные брусья; 11 – перелив воды; 12 – ПВХ-пленка; 13 – лестница; 14 – подача воды

Технология проведения работ остается той же, отличия заключаются в конструктивных решениях. В предлагаемом варианте наряду с деревянной основой чаши бассейна задействованы стальные конструкции – десять опор 1 и четыре швеллера (балки) 2 по дну бассейна, вмурованные в бетон.

Такая конструкция имеет высокую прочность и позволяет проектировать бассейны с объемом воды более чем 28 м 3. В пазы стальных опор 3 вставляются деревянные брусья, на которые потом прибиваются доски (щиты), которые формируют чашу бассейна. Дно у такого бассейна, как уже упоминалось, бетонное, стены деревянные, гидроизоляция – ПВХ-пленка.

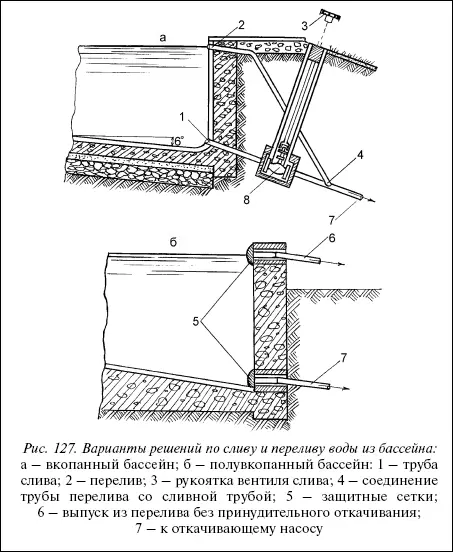

Рис. 127. Варианты решений по сливу и переливу воды из бассейна: а – вкопанный бассейн; б – полувкопанный бассейн: 1 – труба слива; 2 – перелив; 3 – рукоятка вентиля слива; 4 – соединение трубы перелива со сливной трубой; 5 – защитные сетки; 6 – выпуск из перелива без принудительного откачивания; 7 – к откачивающему насосу

Устройство дренажа котлована бассейна происходит по тому же принципу, как было изложено ранее (рисунок 122). Тот же принцип подвода подающей, сливной и переливной труб.

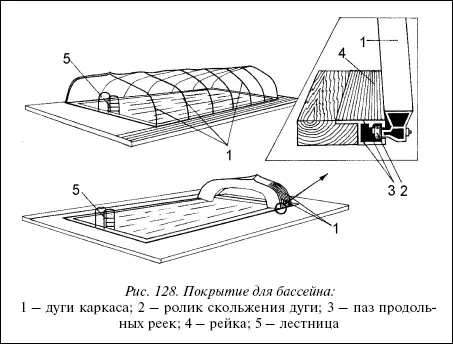

Рис. 128. Покрытие для бассейна:

1 – дуги каркаса; 2 – ролик скольжения дуги; 3 – паз продольных реек; 4 – рейка; 5 – лестница

Новым будет то, что вкопанный бассейн предполагает обязательное наличие принудительной откачки воды из бассейна. Ведь даже перелив воды не может происходить самотеком. Подача воды (если она осуществляется из водопроводной сети) может быть за счет имеющегося давления в водопроводной системе. Все остальное уже потребует установки откачивающего насоса. Вкопанный бассейн предполагает также и наличие покрытия.

Почему при данной конструкции мы рекомендуем покрытие? Помимо того, что это уменьшит количество загрязнений воды в бассейне и позволит сэкономить затраты на подогрев воды, наличие покрытия (тента) продлевает вам купальный сезон (почти на 2 месяца). И, что особенно важно, тент предотвратит случаи падения в воду детей и домашних животных в то время, когда никого из взрослых в бассейне или поблизости нет.

Рис. 129. Варианты крепления лестницы к стенке бассейна:

1 – поручни; 2 – ступеньки; 3 – крепление поручней; 4 – корпус бассейна

Когда мы упомянули об экономии затрат на подогрев воды, то имели ввиду появившиеся сейчас в продаже солнцепоглощающие пленки. Они сосредотачивают солнечные лучи подобно линзе и интенсифицируют подогрев воды. Высоту покрытия (тента) рекомендуется делать 120130 см. Каркас дуги 1 покрытия на концах имеет ролики 2, которые входят в выемки 3 реек 4, расположенных вдоль бассейна по обе его стороны (рис. 128). Последняя дуга (каркас) на торце бассейна имеет жесткое крепление. При растянутом каркасе бассейн будет закрыт, при сдвиге всей конструкции к торцевой дуге – бассейн открыт.

Рассмотрим теперь бассейны, для строительства которых дерево не понадобится.

Проект, который мы предлагаем к рассмотрению (рис. 130), предусматривает бетонный пол, стенки из алюминиевого, стального или дюралевого листа 1, прочностную основу которого составляет кирпичная кладка 3. Бассейн вкопанный, овальный. Котлован, его глубина, будет определяться назначением бассейна– детский, взрослый, бассейн для прыжков и т. д.

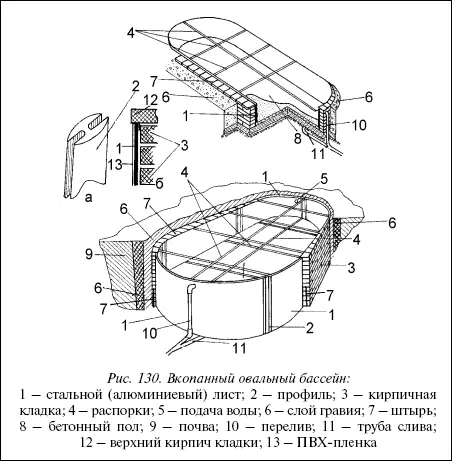

Рис. 130. Вкопанный овальный бассейн:

1 – стальной (алюминиевый) лист; 2 – профиль; 3 – кирпичная кладка; 4 – распорки; 5 – подача воды; 6 – слой гравия; 7 – штырь; 8 – бетонный пол; 9 – почва; 10 – перелив; 11 – труба слива; 12 – верхний кирпич кладки; 13 – ПВХ-пленка

Допустим, мы решили выкопать котлован для детского бассейна. Глубина его должна быть 50 см, но с учетом технологических припусков рыть надо на глубину 70–75 см. Когда котлован вырыт, сделан дренаж и обеспечен уклон слоя гравия в сторону слива не менее 6°, укладывается труба слива, которая должна выступать над слоем гравия на 15–17 см. После всего этого происходит заливка дна первым слоем бетона не менее 6 см. Отверстие трубы слива закройте деревянной пробкой, чтобы туда не попал бетон. Разровняйте уложенный слой и накладывайте на него армирующую стальную сетку. Сразу приступайте к разметке будущего периметра кирпичных стен бассейна. При этом оставляйте расстояние между будущей кирпичной кладкой и стеной котлована не менее 7 см. Чтобы не деформировать уже уложенный первый слой бетона, под ногами у вас должен быть кусок толстой фанеры или щит из сбитых досок размером не менее 60x60 см.
