Александр Шепелев - Кладка печей своими руками

Толщина слоя штукатурки рекомендуется 10 мм, иногда ее доводят до 15–20 мм, но это хуже.

Прежде всего горячую печь смачивают водой и наносят сметанообразный слой раствора (обрызг) толщиной 5–6 мм, а на него более густой слой такой же толщины, выравнивают его и затирают. Если в процессе высыхания штукатурка покроется трещинами, то их разрезают, смачивают водой, заполняют раствором и затирают.

Для оштукатуривания печей обычно применяют глиняные или известково-глиняные растворы, но они не всегда обеспечивают должного качества штукатурки.

Лучше использовать более прочные, армированные мелким асбестом VII сорта, как более дешевые. Материалы отмеривают объемными частями. Рекомендуются следующие растворы:

состав 1 — одна часть глины, одна часть известкового теста, две части песка, 0,1 части асбеста;

состав 2 — одна часть глины, две части песка, одна часть цемента, 0,1 части асбеста;

состав 3 — одна часть гипса, две части известкового теста, одна часть песка, 0,2 части асбеста.

Растворы приготовляют так. Просеивают все материалы через частое сито. Затем приготовляют сухую смесь по рецепту выбранного состава и все тщательно перемешивают.

Приготовляют густое глиняное или известковое молоко, хорошо перемешивают с сухой смесью и получают раствор. Для обрызга в раствор добавляют воду до получения сметанообразной массы. На свеженанесенный обрызг наносят второй слой грунта, разравнивают его и затирают. Растворы с гипсом надо применять в дело быстро за 4–5 мин с момента приготовления.

После высыхания штукатурки и исправления возможных трещин окрашивают известковым молоком с солью (на ведро известкового молока 100 г поваренной соли) или разводят известковое тесто на снятом молоке. Можно мел приготовить на снятом молоке.

Окрашивать печи масляной краской не следует, так как от нагревания она разлагается, олифа пригорает, в результате появляется неприятный запах.

Чем лучше содержатся печи, тем безопаснее они в противопожарном отношении.

Необходимо помнить, что небрежно выложенная печь всегда дает большую осадку с появлением в ней трещин и выкрашиванием раствора из швов. Проникающие через трещины и швы горячие газы и огонь приводят к быстрому загоранию сгораемых конструкций, особенно деревянных. Пожары происходят также от беспечного ведения топки.

К пожарам приводит и загорание сажи, которая собирается в дымовых каналах, а от очень сильного их нагревания загораются деревянные конструкции, прилегаемые к печи.

Поэтому все деревянные части здания: стены, перегородки, полы, перекрытия и другие следует удалять на определенное расстояние от нагревающих поверхностей печи с устройством разделок или отступок, то есть от утолщения кладки стенок печи или трубы. Толщина этих разделок или расстояние от «дыма» до сгораемой конструкции должна быть следующей, мм:

Деревянные рубленые стены в процессе усыхания древесины или уплотнения конопатки дают осадку, что нарушает прочность разделок. Поэтому высоту разделок делают на размер возможной осадки.

Можно изолировать (закрывать) печи надежной изоляцией из несгораемых и нетеплопроводных материалов: листовым асбестом или двух-, трехслойным войлоком, который плохо проводит тепло и в то же время хороший теплоизоляционный материал. При возгорании он тлеет, издавая неприятный запах сгораемой шерсти, что и сигнализирует об опасности пожара. Чтобы предохранить войлок от разрушения молью и обеспечить минимальную возгораемость, его перед укладкой на место пропитывают жидким глиняным раствором.

Запрещается настилать полы или делать подшивку вплотную к стенкам коренной трубы или печам; они должны только доходить до края разделки. Над разделкой в этом случае применяют бетон или керамические плитки.

При установке печи между сгораемыми деревянными стенами или перегородками между ними делают отступ не менее 130 мм, с изоляцией дерева со стороны разделки, а расстояние между деревом и «дымом» должно быть не менее 250 мм.

Без изоляции дерева это расстояние увеличивают до 380 мм.

Отступку иногда закрывают (закладывают) с боковых сторон. В этом случае деревянную стену изолируют так называемой «холодной четвертью», то есть стенкой толщиной в 1/ 4кирпича, которую выкладывают по войлоку.

В новых домах с бревенчатыми или брусчатыми стенами, учитывая, что они дадут большую осадку, при закрытой отступке с боков надо устанавливать деревянный щит, прикрепленный к стене так, чтобы он скользил между деталями крепления и не мешал осадке стены.

На этом щите делают «холодную четверть» также по уложенному войлоку.

Так как удержать кирпич на войлоке практически весьма трудно, то надо сначала на щит или стену настелить войлок, прибить его гвоздями, чтобы он не спадал, а затем на глиняном растворе уложить кирпич, закрепляя его гвоздями с надетыми шайбами или выполняя по гвоздям проволочное плетение. После кладки кирпич оштукатуривают глиняным или другим, более прочным раствором (рис. 95).

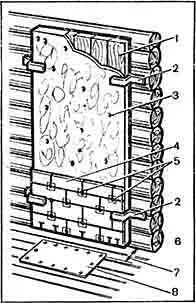

Рис. 95.Изоляция стен от печи:

1 — щит; 2 — костыль; 3 — войлок; 4 — кирпичи; 5 — шайбы, прибитые гвоздями; 6 — гвозди; 7 — отступка 13 см; 8 — кровельная сталь, прибитая к двум слоям войлока

В закрытом воздушном промежутке для циркуляции воздуха между печью и «холодной четвертью» внизу и вверху с боковых сторон надо сделать отверстия, закрыв их решетками (рис. 96). «Холодную четверть» делают высотой и шириной в отступках, равными ширине и высоте печи, но не меньше (рис. 97).

Рис. 96.Отступка между печью и деревянной стеной:

1 — деревянная стена; 2 — кирпичная кладка; 3 — деревянный щит; 4 — два слоя войлока; 5 — вентиляционные решетки; 6 — отступка 13 см

Рис. 97.Отступка между печью и деревянными перегородками:

1 — деревянные перегородки; 2 — два слоя войлока; 3 — отступка 13 см; 4 — отступка 25 см
