Николай Одноралов - Занимательная гальванотехника: Пособие для учащихся

Парафино-стеариновая композиция заливается в увлажненные гипсовые кусковые формы.

По застывании восковой композиции копию модели вынимают из гипсовой формы, удаляют швы, образующиеся на местах стыков кусков, и поправляют дефекты, возникающие в процессе отливки восковой модели.

Перед заливкой воска в гипсовую форму укладывают контактирующие проводники в виде крючка или узла, особенно в глубоко профилированные места будущей модели, являющиеся выступами в гипсовой форме. После заливки эти проводники выступают над моделью только загнутыми концами (рис. 11).

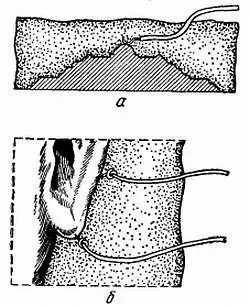

Рис. 11. Подводка проводников к углубленным местам в форме:

а— в виде крючка; б— в виде узла.

В форму укладывают также латунный или медный стержень, служащий каркасом и контактирующей подвеской, соединяемой со штангой ванны.

При наращивании деталей поверху решающее значение имеет скорость затяжки детали металлом в гальванопластической ванне. Она зависит от качества нанесенного электропроводящего слоя и от правильного расположения контактирующих проводников.

По отложении металла соответствующей толщины (обычно 1,5–2 мм), не искажающей рельефа (но достаточной для работы чеканами), его обрабатывают обычными напильниками или рифлевками (напильниками специальной формы), а затем прочеканивают, после чего восковую композицию вытапливают.

Образец скульптуры, наращенной поверху, представлен на рисунке 12.

Рис. 12. Образец скульптуры, наращенной поверху.

Металлические формы изготовляются методом контактного копирования с моделей скульптуры.

Чтобы получить формы для репродуцирования скульптур из литейных пластических масс, предварительно изготавливают модели таким же способом, как для наращивания поверху (см. с. 36). В кусковые гипсовые увлажненные формы заливают специальную восковую композицию, например, следующего состава (в г):

Озокерит… 700

Парафин… 200

Канифоль… 100

На полученные восковые модели наносится затем тончайший графитный электропроводящий слой, для чего их натирают тонкой просеянной графитовой пудрой. После графитирования на модели устанавливают проводники и под током погружают в электролит.

После получения слоя металла требуемой толщины воск из полученных металлических форм выплавляют, для чего подогревают их над паром. Затем промывают формы бензином, ацетоном или другими растворителями, обезжиривают горячей щелочью и промывают горячей водой. Изготовленные таким способом формы отличаются высокой точностью, легкостью и прочностью.

В эти формы затем заливается пластмассовая смола, например, эпоксидная, резиновая, неолейкоритовая или другие фенопластовые смолы, обладающие высокими литейными свойствами. После конденсации [6] Отвердевание залитой пластмассы производят в масляных ваннах. Для этого применяют машинное масло, которое заливают в железный сосуд, устанавливают в него форму и нагревают масло до температуры 60–70 °C. — отвердевания пластмассовой смолы — формы удаляются с готовых скульптур путем растворения их в том же сернокислом медном электролите, в котором производится наращивание форм; для этого их завешивают на анод и одновременно проводят наращивание новых форм на восковые модели, завешенные на катоде.

Таким образом, медные формы, залитые пластмассой, не утрачиваются, а служат анодами для изготовления новых форм.

Кружева, являясь тонко орнаментированными художественными изделиями, в металлизированном состоянии напоминают филигранные изделия.

Кружева, металлизированные техникой гальванопластики, можно использовать для разнообразных художественных изделий. Они могут служить основным материалом для изготовления всего изделия или вводиться в изделие как декоратирующие художественные элементы.

Тюлевые кружева, особенно тонкие по рисунку, наиболее красивы в сочетании с просвечивающим через мелкую сетку кружев фоном изделия и поэтому наиболее желательны для отделки в виде декорирующих накладок.

Гипюровые кружева с более крупной, чем у тюлевых, сеткой ажура пригодны для непосредственного изготовления различных художественных изделий (рис. 13, 14).

Рис. 13. Подстаканник, стенки которого изготовлены из металлизированного кружева.

Рис. 14. Пудреница, орнаментированная металлизированным тюлевым кружевом в виде накладки на крышку.

Гальванопластическая металлизация состоит в предварительной обработке, наращивании металла и последующей гальваностегической отделке кружев после монтирования на изделии.

Сперва кружева растягивают на рамке и пропитывают парафином. Затем их проглаживают утюгом между листами бумаги для удаления избытка парафина. Далее наносят электропроводящий слой мелкого графита, излишек которого надо тщательно сдувать с кружев. Проложив проводники по краю кружева, их крепят на пластмассовой рамке или рамке из толстого провода с хлорвиниловой изоляцией, вместе с которой загружают в электролит (рис. 15).

Рис. 15. Натягивание проводником кружева.

Кружева, покрытые медью, обрабатывают латунной щеткой. Из металлизированных кружев вырезают требуемую заготовку и монтируют на изделии или изготовляют само изделие, придавая заготовке кружева соответствующую форму.

Металлизированные кружева паяют обычным способом с применением оловянно-свинцового припоя.

Гальваностегическая отделка заключается в нанесении декорирующего слоя серебра или золота или оксидирования в соответствующий тон.

Для получения металлических гербариев (рис. 16) берут свежие листья и снимают с них отпечатки на восковой композиции. Для этого в формочку из плотной бумаги или в обичайку заливают восковую композицию и дают ей остыть почти до полного отвердевания с таким расчетом, чтобы поверхность восковой композиции была еще эластичней.
