Андрей Кашкаров - Устройства импульсного электропитания для альтернативных энергоисточников

Переход на использование преимущественно импульсных источников питания обусловлен рядом технических и экономических факторов, наиболее важными из которых являются следующие:

• источники бестрансформаторного питания мощностью до 1000 Вт имеют существенно более высокие массогабаритные характеристики по сравнению с аналогами, изготовленными на основе сетевых трансформаторов;

• обмотки трансформаторов ВЧ-колебаний ИБП имеют более высокую плотность тока, при их изготовлении используется гораздо меньше цветного металла, что приводит к снижению затрат на производство и на исходные материалы;

• высокая индукция насыщения и малые удельные потери материалов сердечников ВЧ-трансформаторов позволяют создавать ИБП с общим КПД, превышающим 80 %, что в обычных источниках почти недостижимо;

• широкие возможности по автоматической регулировке номиналов выходных вторичных напряжений посредством воздействия на первичные цепи ВЧ-преобразователя.

Рассмотрим несколько примеров структурных схем построения ИИП в сети 220 В, 50 Гц.

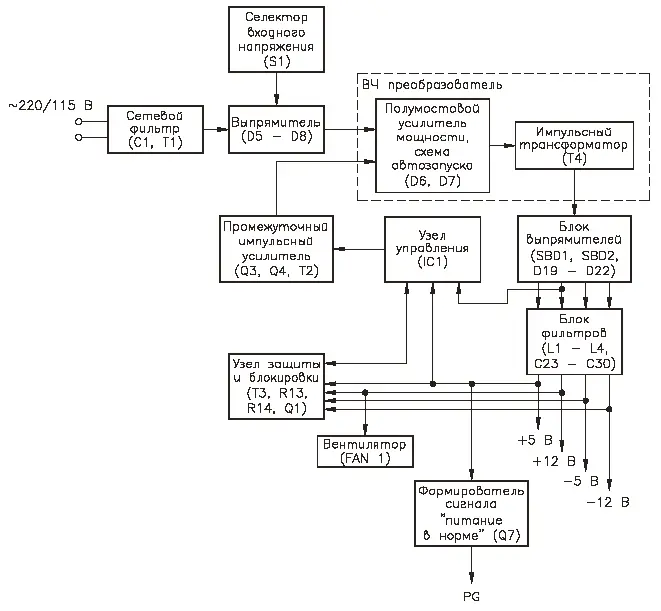

Блок-схема электронных узлов импульсного источника питания с несколькими выходными напряжениями представлена на рис. 1.1.

Выпрямленное, отфильтрованное и стабилизированное напряжение подается в нагрузку с выхода вторичных цепей источника питания. В импульсных источниках для бытовой радиоаппаратуры во вторичной цепи формируются четыре номинала постоянных напряжений и особый служебный сигнал «питание в норме». Мы рассмотрим его в следующих разделах. Оригинальное наименование этого сигнала — POWERGOOD, или сокращенно PG.

Значения вторичных напряжений и допустимые уровни их возможных отклонений от номиналов приведены выше. Вторичные каналы обладают различной токовой нагрузочной способностью. Самая большая нагрузка падает на вторичный канал напряжения +5 В. При этом максимально возможный ток по каналу зависит от общей мощности источника питания.

Рис. 1.1.Блок-схема электронных узлов ИИП

В предельных режимах эксплуатации источника питания токовая нагрузка по каналу «+5 В» имеет значение, когда ток измеряется в десятках ампер. На выпрямительных элементах в этом случае происходит выделение значительной тепловой мощности.

Для повышения общего КПД источника и улучшения работы его теплового режима в импульсных преобразователях применяются матрицы на основе диодов Шоттки.

Эти диоды обладают улучшенными импульсными рабочими характеристиками, что способствует снижению временного интервала нахождения обоих выпрямительных диодов в проводящем состоянии во время изменения полярности импульсного напряжения. Прямое падение напряжения на них не выше 0,6 В.

Параллельно каждому из диодов в сборке SBD1 подключены демпфирующие RC-цепочки, снижающие уровень паразитных колебаний, возникающих на фронтах импульсов. К выводам обмоток W4 и W5 трансформатора подключен пропорционально интегрирующий фильтр на элементах R33 и С21. В схеме выпрямителей каналов +12 и -12 В применяются обычные диоды с улучшенными импульсными характеристиками. С помощью пропорционально интегрирующего фильтра R33, С21 происходит «затягивание» фронтов импульсов и создаются более благоприятные условия для переключения диодов как в сборке SBD2, так и диодов D21 и D22. В течение увеличенного фронта импульса происходит восстановление полного обратного сопротивления диодов.

К выходу стабилизированного напряжения +12 В подключен вентилятор блока питания, используемый для охлаждения металлических радиаторов, на которых установлены силовые транзисторы Q5, Q6 и диодные сборки выпрямителей SBD1 и SBD2. На общем теплоотводе-радиаторе могут устанавливаться элементы с различными напряжениями на корпусе. Поэтому все компоненты крепятся на радиаторах через электроизолирующие теплопроводящие прокладки.

Для улучшения теплового контакта с радиатором дополнительно применяется теплопроводящая паста, изготовленная на основе кремнийорганических соединений.

С точки соединения катодов диодов сборки SBD2, выхода выпрямителя канала +12 В, снимается импульсное напряжение, и через диод D18 подается на емкостный фильтр на элементах С17, С18 и R31. Выход этого фильтра соединяется с выводом IC 1/12 внутреннего питания микросхемы ШИМ-преобразователя.

Представленное схемотехническое решение (см. рис. 1.2) реализации вторичных цепей импульсных источников питания не является единственным.

Разнообразие наблюдается в выполнении схем выпрямителей и в использовании дополнительных интегральных стабилизаторов для поддержания постоянного уровня напряжения в каналах с наименьшей токовой нагрузкой. Дополнительные стабилизаторы устанавливаются в канале -5 В.

На рис. 1.2 представлен вариант принципиальной схемы вторичной цепи импульсного источника питания.

Рис. 1.2.Другой вариант электрической схемы вторичной цепи ИИП

Схема имеет ряд особенностей, по сравнению с рассмотренной выше. Вторичная цепь также содержит две вторичные обмотки W1 и W2 трансформатора Т. Средняя точка каждой из них соединена с общим проводом вторичной цепи. Обмотка W1 полностью используется только для формирования напряжения +5 В. Остальные вторичные напряжения получают после выпрямления и преобразования исходного импульсного напряжения обмотки W2. Причем фильтрация отрицательных напряжений производится общей цепью Г-образного индуктивно-емкостного фильтра на элементах LI, L3, С7.

Для обеспечения групповой стабилизации вторичных напряжений в схему фильтра введен дроссель L1, который содержит три обмотки, намотанные в одном направлении на общем магнитопроводе.

Две обмотки дросселя L1 включены в цепи фильтрации напряжений +5 и +12 В, третья — в цепь сглаживающего фильтра отрицательных напряжений.

В канале фильтрации напряжения +5 В использованы два последовательно соединенных Г-образных фильтра. Первый включает в себя обмотку дросселя L1 и конденсатор С4, параллельно которому установлен балансный резистор R4.

Второй фильтр образован дискретным дросселем L4 и группой электролитических конденсаторов С8, С9 и СЮ. Стабилизация напряжений вторичной цепи производится слежением за состоянием выходного уровня канала +5 В.

Силовой трансформатор Т4 источника, выполненного по принципиальной схеме (см. рис. 1.3), имеет две вторичные обмотки.
