Самая трудная начальная фаза нарезания. Правой ладонью с усилием нажимают на вороток в месте установки плашки, левой (за рукоятку) вращают по часовой стрелке.

Заборная часть плашки должна, врезавшись, «схватиться» за трубу. Затем плашка как бы станет на рельсы, и можно будет обеими ладонями вращать рукоятки. На первоначальную врезку тратится усилий тем меньше, чем больше снята фаска.

Использование воротка с направляющим фланцем и втулкой (рис. 1, б ) уменьшает трудности при нарезке резьбы. Фланец и втулка соединены резьбой. После надевания воротка направляющим фланцем на трубу до момента, пока плашка не упрется в ее торец, втулка неподвижна. Затем втулку выворачивают на необходимую длину резьбы. Длина ее должна быть немного меньше половины муфты, при помощи которой будут соединены трубы. Если трубу ввинчивают в корпус вентиля, то длина ее резьбы меньше длины резьбы корпуса на 2–3 мм. Закрепляют втулку двумя болтами или винтами на трубе. При вращении воротка внутренняя резьба втулки будет как бы втягивать наружную резьбу фланца. Резьба на фланце (втулке) должна быть аналогичной нарезаемой резьбе.

Воротки подобной конструкции применяют и без выворачивающейся тянущей втулки. Направляющий фланец у них отлит заодно с корпусом плашкодержателя. Таким воротком сложнее работать, чем воротком с направляющим фланцем и втулкой, но легче, чем одногнездным.

Самостоятельно проще всего изготовить одногнездный вороток. Для этого вытачивают корпус на токарном станке или подбирают отрезок толстостенной трубы соответствующего плашке диаметра. Рукоятки и опорный бортик для плашки к отрезку трубы приваривают.

Съемные рукоятки на резьбе желательны для сокращения размеров воротка при переноске. В корпусе просверливают отверстия и нарезают в них резьбу в соотвествии с имеющимися винтами. Расстояние между отверстиями выбирают по углублениям на наружном диаметре плашек. В эти углубления и должны войти концы винтов.

Плашку самостоятельно изготовить нельзя, но ее в некоторых случаях может заменить гайка или контргайка, например, при очистке резьбы, забитой краской. При этом следует смазывать резьбу.

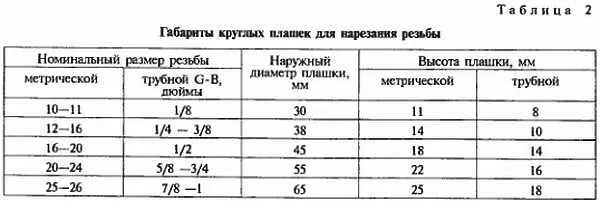

Как уже говорилось, круглые плашки бывают цельными и разрезными. Последние допускают изменение резьбы в малых пределах. Поэтому, пройдя цельной плашкой после разрезной, получают прокалиброванную резьбу.

Резьбу можно нарезать клуппами (в переводе с немецкого означают «клещи, винтовальные доски»). Их делят на механические, косые и трубные. Механическими нарезают резьбу на болтах и стержнях.

Клупп представляет собой рамку с рукоятками (рис. 1, в ). Рамка имеет направляющие, в которые вставлены полуплашки. Номера (1, 2) на них должны соответствовать этим же номерам на рамке, иначе исказится резьба. Нарезаемый болт закрепляют в тисках, смазывают и надевают на него полуплашки в клуппе. После этого винт через пластинку-сухарь сжимает полуплашки настолько, что зубья углубляются в металл на 0,2–0,5 мм. Делают один-два оборота по часовой стрелке и пол-оборота против для дробления стружки. Если будет туго вращаться, то делают 1/2 рабочего и 1/4 обратного хода. Очень важно, чтобы плоскость нахождения клуппа с полуплашками была перпендикулярна оси болта, а при первоначальной установке полуплашек их заборная часть охватила фаску на стержне болта. В зависимости от длины резьбы клупп периодически свинчивают и очищают от стружки. Смазывают стержень болта и продолжают нарезку. Полную резьбу можно получить за два-три рабочих прохода. Существует шесть размеров косых клуппов дня нарезания различной резьбы (табл. 3).

На каждой из полуплашек имеется обозначение резьбы, на которую рассчитана полуплашка. Для сантехнических работ достаточно иметь клуппы № 1 и 2. Так как призматические плашки раздвижные, можно начинать нарезать резьбу на трубе большего диаметра, чем необходимо. Постепенно превышение диаметра будет устранено вместе со стружками.

В комплект клуппов входят сухари, которые ставят вместо плашек. В этом случае клуппом можно пользоваться как воротком для метчиков.

Трубными клуппами нарезают резьбу на трубах диаметром от 13 до 50 мм. Для этого имеются три комплекта по четыре плашки в каждом. Каждым комплектом можно нарезать определенный диапазон диаметров: 13–20, 25–32, 38–50 мм. Все плашки комплекта имеют номера, аналогичные номерам на корпусе клуппа. При установке плашек не в свои гнезда искажается резьба. Кроме того, имеются три плашки, направляющие клупп и обеспечивающие его устойчивость при нарезании. Эти плашки устанавливают по размеру трубы вращением специального винта на наружной стороне клуппа. Одним и тем же комплектом можно нарезать разные диаметры благодаря вращению одной из двух планшайб, при помощи которых сближают или отдаляют плашки (гребенки). Существуют конструкции клуппов с двумя комплектами плашек: один — для диаметров 15 и 20, второй — для диаметров 25, 32, 33, 50 мм

В эксплуатации еще находятся клуппы систем «Дуплекс», «Бивер» и т. д. Принципиально они одной конструкции и имеют одинаковые недостатки. При прочности и чистоте получаемой резьбы они сложны, громоздки, тяжелы, требуют тщательного ухода Для разовых работ в домашней обстановке нет смысла иметь трубный клупп.

Самыми необходимыми для сантехнических работ являются круглые плашки с плашкодержателем для трубной резьбы на G1/2В и G3/4В, а также плашки М3х0,5 для нарезания резьбы на тяге спускного механизма смывного бачка.

Их используют для нарезания внутренней резьбы в отверстиях (рис. 2).

Рис. 2. Метчики:

а— конструкция; б— комплект, в— гаечный; г, ж— с правыми винтовыми спиральными канавками; д, е— с левыми винтовыми спиральными канавками; з— метчик-сверло; и — комбинированный; к— из болта, самодельный; л— вилка для извлечения сломанного метчика; м— нарезание червячной шестерни; н— процесс нарезания

Метчик (ГОСТ 3449-84Е) состоит из рабочей части и хвостовика. Рабочая часть, в свою очередь, включает заборную и калибрующую части. Заборную часть затачивают на конус для облегчения врезания в отверстие. Калибрующая служит для доведения резьбы до заданных размеров. Вдоль рабочей части с выходом на хвостовик равномерно по окружности идут три канавки для создания режущих зубьев. Кроме того, в канавках скапливается стружка. Хвостовик также делится на цилиндрическую и квадратную (затылочную) части. За цилиндрическую часть закрепляют метчик в патроне, за квадратную — в воротке (рис. 3, а, б, в ).
