Требования к бережному отношению к боковым кусачкам в процессе эксплуатации гораздо жестче, чем к торцовым кусачкам. Если «кусать», то только мягкие цветные металлы. Режущие кромки губок в момент получат вмятины от гвоздиков, сталистой проволоки и т. п. Ведь у боковых кусачек губки миниатюрные, удлиненные. Ими удобно снимать изоляцию с проводов. Правда, и для этого нужен навык, чтобы не перекусить, например, провода для охранной сигнализации, телефона или радиоточки. Поэтому перед укладкой подобных проводов следует попрактиковаться на зачистке концов обрезков этих проводов. При этом большим пальцем охватывают рукоятку одного рычага, указательным и средним пальцами — рукоятку противоположного рычага, а мизинцем и безымянным тормозят сведение рычагов кусачек. Важно ощутить момент перекусывания изоляции. Затем следует изменить направление движения губок. Их нужно тянуть вдоль провода, отрывая короткую трубочку изоляции от общей массы. Когда диаметр жилы в пределах приблизительно 0,5…0,8 мм, при срыве изоляции режущие кромки не должны скрести медь жилы. Ибо это, во-первых, уменьшает сечение жилы, и, во-вторых, она будет переламываться в месте «крепкого» среза в продольном направлении.

Анализ бывших в употреблении многочисленных кусачек показывает, что у некоторых из них отломан один из двух концов губок. Конечно, его не восстановить. Опять напомню, что боковые кусачки — не клещи! Затупленным, но не зазубренным, режущим кромкам возвращают молодость заточкой. Правда, две зазубрины или вмятины, расположенные друг против друга на противоположных режущих кромках, бывают полезны, если они не в зоне основного кусания. Эти две противолежащие зазубрины (рис. 18, а ) прорежут изоляцию провода. Их смыкание не перекусит жилу, ибо она окажется между краями зазубрин. Общую глубину зазубрин выбирают в пределах 0,7… 1,2 мм.

Среди боковых есть кусачки и с более мощными губками (рис. 18, е ). Режущие кромки губок расположены примерно под углом в 45° к оси, вокруг которой вращаются рычаги. Подобные кусачки выпускала фирма «Виктор». Они как бы нечто среднее между торцовыми и боковыми кусачками.

Туалетные маникюрные кусачки (рис. 18, ж, з ) предназначены для остригания ногтей и заусенец. С внутренней стороны одной из рукояток прикреплена откидная пластинчатая пружина, которая и разводит эти рукоятки. Рычаги кусачек штампуют из инструментальной стали марки У7 или У8, термообрабатывают. Кусачки имеют декоративное покрытие. Губки-лезвия будут соприкасаться по всей линии заострения, если кусачки использовать по прямому назначению.

К третьей группе отнесем кусачки нетрадиционной формы и назначения в быту. Так, специальные кусачки (рис. 19, а ) состоят в основном из двух стальных закаленных кружков, которые являются концами рукояток. То есть их отковывают вместе. Кружки сидят на общей оси и заменяют губки-лезвия. По окружности этих кружков выпиливают или выштамповывают пазы разной ширины, которые попарно совпадают, когда рукоятки раздвинуты. Во всех пазах на каждом из дисков одна сторона в радиальном направлении скошена и отточена в виде лезвия. При раздвинутых рукоятках подбирают подходящий паз по толщине перекусываемой проволоки. В паз вставляют проволоку и смыкают рукоятки. Возникший торец проволоки бывает гладок, отсутствуют сминания и заусенцы. Лопатку в зависимости от надобности передвигаем в ту или иную сторону и фиксируем посредством винта. Служит лопатка для отмеривания проволоки в том случае, когда необходимо нарезать много кусков одинаковой длины.

Кусачки с удлиненными губками (рис. 19, б ) предназначены для прокалывания отверстий диаметром до 2,5…3 мм. Сменные матрицы и пуансоны обеспечивают любые отверстия в приведенных пределах в латуни, текстолите, фольге и т. п., когда толщина материала до 0,3 мм. Созданы и несколько иные кусачки. В них на верхней губке вместо одного пуансона укреплено колесо, по периферии которого в радиальном направлении укреплено множество пуансонов. Следовательно, для смены пуансона нужно только повернуть колесо. А вот матрицу, соответствующую пуансону, закрепляют в губке приблизительно так, как в предыдущей конструкции.

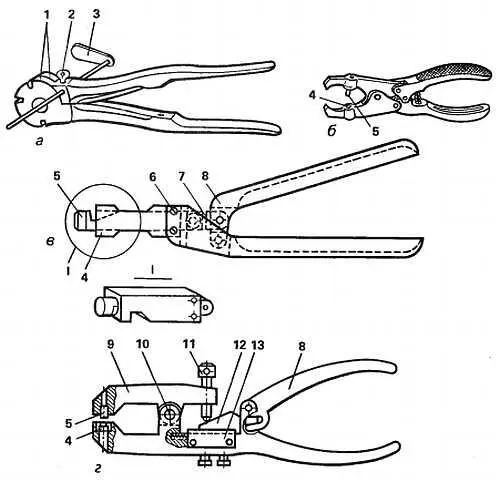

Рис. 19. Кусачки:

а— специальные; б— с фасонными удлиненными губками; в— универсальные; г— комбинированные усиленного действия; 1— кружки; 2— винт; 3— лопатка; 4— матрица; 5— пуансон; 6— зажимной винт; 7— вилка; 8— подвижная рукоятка; 9— коромысло; 10— ось; 11— регулируемый винт; 12— клин; 13— направляющая планка

Универсальные кусачки для вырубки заготовок сложной конфигурации предложены слесарем-рационализатором Э.И. Павлють. Их применение поможет в изготовлении трафаретов и шаблонов из тонколистового материала. Кусачки имеют (рис. 19, в ) сменные матрицы и пуансоны. В материале пробивают или просверливают отверстие другим инструментом. Затем в отверстие вкладывают пуансон не без усилия. Сведение рукояток кусачек заставит пуансон возвратиться к матрице, вырубая «по дороге» паз нужной конфигурации. Поворачивая пуансон и вновь совершая им поступательно-возвратные движения, получим большее количество пазов. Каждая сменная пара, матрица и пуансон, может иметь форму круга, трапеции, прямоугольника и т. п.

Комбинированный ручной инструмент усиленного действия (рис. 19, г ) тоже предложен Э.И. Павлють. И здесь имеются сменные матрицы и пуансоны. Прилагаемое усилие ладони изменяют, перемещая клин. Пружина помогает этому перемещению в направляющих планках, а болты фиксируют клин.

Матрицы и пуансоны кусачек третьей группы изготавливают из инструментальной стали типа У7 или У8. Последующая термообработка доводит твердость этих деталей до HRC = 55…58. Напильник не должен оставлять на них следов. Остальные детали кусачек выпиливают из ст. 45. Не обязательна эта сталь, но некоторые места, а иногда и детали кусачек следует довести термообработкой до твердости HRC = 42…46.

Отвертка — это инструмент для закручивания и откручивания винтов, шурупов, круглых гаек с диаметрально расположенными пазами-шлицами. Кроме того, отвертка удобна во многих случаях, когда нужно что-то поддеть, отодвинуть и т. п. Представляет собой стальной стержень круглого или квадратного сечения, одному концу которого придана форма лопатки с лезвием (рис. 20). Противоположному концу придана форма рукоятки или острия, на которое насаживается рукоятка.
