1— донышко; 2, 3— проводники; 4— вкладыш; 5— винт; 6— боковой контакт; 7— отворот центрального контакта; 8— корпус; 9— резьбовая металлическая гильза; 10— планка контакта; 11— винт

Не следует забывать, что КПД лампы накаливания всего равняется 3–5 %, т. е. остальное выделяется в основном в виде тепла. Если в пластмассовый патрон вкрутить лампу в 100 Вт и колба лампы будет обращена вниз из-за устройства или установки так светильника, то все тепло ринется на патрон. Тот начнет подгорать, и нужно вовремя это заметить, иначе и пожар возможен. Я уже не говорю о том, что светильник выведен из строя. Значит, при колбе лампы, обращенной вниз, разрешается применение в светильнике не более 40 Вт.

При положении колбы лампы вверх возможно применять и 100 Вт, особенно при отсутствии закрытого плафона. При положении колбы лампы горизонтально в светильнике вполне применимо 60 Вт.

В короткой статье, конечно, невозможно рассмотреть все случаи, но хочется еще отметить, что чем жарче в помещении, тем меньшей мощности применяйте лампы и для нужной освещенности идите по пути увеличения количества светильников. Не детализуя, могу посоветовать в ванной комнате при обязательном наличии закрытых плафонов использовать светильник у потолка с лампочкой в 40 Вт или 60 Вт и светильник у зеркала с лампочкой в 40 Вт.

В комнатах обязательно для общего света устанавливайте люстры. Такая люстра должна иметь 2–3 выключателя, чтобы можно было выборочно включать лампы. Одновременно в комнате должны быть «местные» светильники, в которых направление света можно менять. Важно еще, чтобы свет не резал глаза, что возможно при непрозрачном плафоне. Кстати, при этом свет меньше рассеивается и вполне употребимы лампы в 25 Вт и 40 Вт. При выходе из комнаты можно оставить горящим этот светильник, а не обязательно люстру.

Вилка штепсельная в отличие от вилки для еды отличается тем, что через каждый из ее штырей проходит электроток своего назначения. Штыри, следовательно, изолированы друг от друга пластмассовым корпусом вилки. Подогнув средние, крайние штифты вилки для еды можно ухитриться вставить в гнезда розетки. Но это вызовет ослепление, короткое замыкание, возможно, пожар и смерть экспериментатора. Ибо зубцы вилки не изолированы и слиты воедино металлической рукояткой.

Сравнение двух вилок не случайно. Ясно, что коротышкой штепсельной вилкой почти никакую еду не подцепишь. Но сравнением подчеркнут момент, что электроток в штифтах вилки возникает лишь при соприкосновении с гнездами розетки. Значит, любая вилка, исключая особые конструкции электросхем, с точки зрения техники безопасности доступна для ремонта и монтажа, когда далека от источника электропитания…

Вилки! Они по устройству (рис. 5, 6) достаточно разнообразны.

Рис. 5. Типы вилок (вилочные части) втычных соединителей:

а, б— с разрезными штифтами и пластмассовым корпусом; в— с разрезными штифтами и керамическим корпусом; г— с разрезными штифтами и разборным пластмассовым корпусом; д— с цельными штифтами и разборными пластмассовыми половинками корпуса; е— с цельными штифтами и крышкой пластмассового корпуса; ж— с цельными штифтами и неразборным резиновым или пластмассовым корпусом; 1— планка; 2— пластмассовый барашек; 3— остав; 4— гайка круглая нормальная; 5— втулка; 6— гайка круглая; 7— стальная игла; 8— разрезной полый штифт; 9— верх корпуса; 10— разрезной штифт; 11— гайка шестигранная; 12— гайка закладная; 13— винт центральный; 14— крышка корпуса; 15— планка пластмассовая; 16— резиновый или пластмассовый корпус

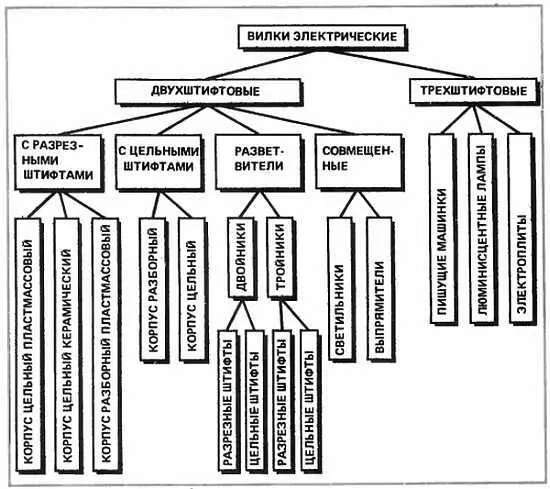

Рис. 6. Классификация вилок

Рассмотрим самые ходкие — двухштифтовые вилки. Их первое и главное различие в конфигурации штифтов, выступающих из корпуса вилки. Эта часть штифтов для самих вилок никакого значения не имеет. Но в «Правилах устройства электроустановок» (ПУЭ-86) вилки относят к «втычным соединителям». Действительно, вилки сами по себе существуют. Однако они прямые свои функции начинают выполнять лишь в товариществе с розетками. Последние давнего производства рассчитаны на вилки с разрезными штифтами. Цельные штифты современных вилок в процессе эксплуатации не обеспечат постоянного контакта с гнездами розеток, в которых отсутствуют цилиндрические пружинки.

Вилка — это те воротца, через которые к электроприбору поступает электроток. Отсутствие тока заставляет искать причину. Вилка — это то звено в электросхеме, с которого возникают неполадки. Эти неполадки следует искать в определенной последовательности.

1. Соответствие штифтов вилки и розетки поначалу проверяют визуально. Гнезда розетки с цилиндрическими пружинами обычно закрыты крышками определенной формы и цвета. Когда крышка вызывает сомнения, выворачивают крепящий крышку винт и ее снимают. Гнезда раскрыты. Прикосновения к деталям гнезд розетки возможны лишь после прекращения подачи тока к розеткам. Выворачивают пробки или опускают рукоятку автоматического выключателя. Когда гнезда розетки в целостности и комплектности, то нужно вставить в них штифты вилки и покачать ее. Зазоры между гнездами и штифтами сразу могут возникнуть в конструкции тех розеток, которые не имеют цилиндрических пружинок «от рождения». Плоские фигурные пружинки гнезд от веса вилки и шнура, от периодических втискиваний штифтов вилки «расступаются». Отверстия гнезд сужают, сдавливая фигурные пружинки узкогубцами, плоскогубцами и отверткой. Чтобы впредь меньше деформировать пружинки гнезд, слегка смазывают штифты вилок. Но есть розетки совсем давнего производства, например с предохранителем у одного из гнезд и фаянсовым или фарфоровым корпусом. Здесь каждое гнездо — неизменное отверстие. Вилка с разрезными штифтами только применима для такой розетки. Половинки каждого из штифтов несколько отводят друг от друга. «Развод» половинок штифта осуществляют, прибавляя к уже существующему зазору приблизительно еще 1 мм. Не более! Ибо штифты не войдут в отверстия гнезд, и можно, не дозируя усилий, вообще отломить одну из половинок штифта. Замена штифта в последнем случае станет необходимостью. Иной штифт берут из вилки, вышедшей из строя.

Вилки с разрезными штифтами не изготавливает промышленность уже некоторое время из-за их пониженных качеств с точки зрения техники безопасности. Поэтому имеет смысл заменить и вилку и розетку на значительно более совершенную пару. Хотя чем замысловатей конструкция, тем и ранимей. В процессе эксплуатации такой розетки из нее выпадают детали гнезд. Поэтому При снятии крышки розетки для наружной установки следует подставить ладонь. Если «возникнут» детали, то их следует возвратить в гнездо или гнезда обесточенной розетки. Эти детали как раз и обеспечивают зажатие штифтов вилки в гнездах.
