Если сигнал в вашей местности сильный, то можно будет обойтись и без второй антенны. Достаточно будет сделать несложное разветвляющее устройство, схема которого приведена на рис. 7, в . Оно состоит из трех одинаковых резисторов, размещенных на небольшой монтажной плате. Фидер антенны подключают к резистору R1. А от резисторов R2 и R3 радиочастотным кабелем сигнал разводится к двум телевизорам. При соблюдении указанных номиналов резисторов согласование фидера с нагрузкой не нарушается. Но, поскольку устройство пассивное, сигнал к телевизорам подводится ослабленным в два раза, поэтому возможно снижение контрастности изображения на экране.

Может случиться так, что выбранная и изготовленная по предложенным рекомендациям антенна своими результатами не во всем вас удовлетворила. Не паникуйте, не ищите виноватого на стороне. Тщательно снова проанализируйте каждый свой шаг. Ведь недаром говорят, что отрицательный результат несет в себе больше информации для осмысления итогов работы. Поэтому не страшна ошибка, от ошибок никто не застрахован. Страшна неисправленная ошибка, потому что она имеет неприятное свойство со временем вновь проявляться.

Не пренебрегайте проверкой даже очевидных вещей. Именно эти элементы часто и подводят. К сожалению, у многих из нас выработался стереотип — это совсем просто. Здесь ошибок быть не может. Практика показывает — может!

В практике конструирования антенн имеется одно неопределенное условие — расчет границы зоны уверенного приема. Неопределенность возникает из-за отсутствия достаточной информации и конкретных исследований условий распространения радиоволн на трассе телецентр— точка приема. В результате может получиться, что расположение вашего дома и возможности установки антенны по высоте оставляют вас за чертой желаемой зоны. И нередко далеко за чертой. В таких условиях сигнал, конечно же, окажется ослабленным и на экране телевизора будет малоконтрастное изображение, шумы а виде хлопьев снега, срыв цветовой и общей синхронизации.

Есть ли какой-либо приемлемый выход из возникшей ситуации? Конечно, есть. Только он потребует дополнительной кропотливой работы и материальных затрат, а успех может быть достигнут последовательным многоступенчатым подходом к поставленной цели.

Есть два уже отработанных варианта улучшения качества приема вне зоны уверенного приема. И последовательность их реализации должна быть такой. Вначале отрабатываются все возможности по повышению коэффициента усиления приемной антенны вплоть до ее замены на шлее совершенную. Только когда исчерпаны все ваши возможности по совершенствованию антенны, тогда на помощь призываются дополнительные устройства, помогающие снизить потери в линиях передачи и повышающие уровень входного сигнала.

Предложенные выше описания антенн далеко не исчерпывают всех возможных вариантов. Это только простейшие виды, можно сказать, азбука. Но ведь из букв азбуки можно составлять слова и даже целые фразы. Так и в технике приема на основе элементарной базовой конструкции можно сделать более сложную синфазную конструкцию или даже антенную Систему из большого числа элементарных структур. У таких систем и возможности несравненно большие. Но усложнение антенны вызывает серьезные проблемы ее согласования, поэтому в данных рекомендациях не рассматривались. Описания более сложных конструкций антенн можно найти в специальной радиотехнической литературе для радиолюбителей, список которой приведен в конце статьи.

Второй способ — применение специального антенного усилителя. Он позволяет достаточно хорошо компенсировать потери сигнала в длинных фидерах.

Один из вариантов схемотехнического решения простого антенного усилителя метровых волн, предложенного И. Нечаевым, приведен на рис. 7, а . Его коэффициент усиления 25 дБ (соответствует усилению по напряжению в 18 раз). Полоса усиливаемых частот 40…230 МГц. При напряжении источника питания +12 В усилитель потребляет ток 18 мА. Возможно уменьшение напряжения питания усилителя до +6 В при снижении усиления на 2…3 дБ.

Рисунок печатной платы и расположение элементов на ней приведены на рис. 7, б . Печатная плата изготовлена из двустороннего фольгированного стеклотекстолита толщиной 1,5 мм. С одной стороны, выполнены токоведущие дорожки в соответствии с рисунком, а с другой — фольга остается, но в ней в точках установки выводов элементов сверлом 4…5 мм снимается небольшая площадка фольги, чтобы не произошло замыкания. По краям платы фольга обеих сторон соединяется припайкой обечайки по периметру.

В конструкции усилителя применены широко распространенные элементы: конденсаторы ОС, КМ и КД, резисторы МЛТ-0,125. Индуктивность катушек L1 и 12 может быть в пределах 20…25 мкГн.

Антенный усилитель следует расположить непосредственно на антенне. Вход усилителя подключают коротким кабелем к активному вибратору (с сохранением всех элементов согласования и симметрирования), а к выходу подключают фидер от телевизора. Чтобы для питания антенного усилителя не прокладывать дополнительных линий, питание осуществляют по тому же фидеру, что спускается к телевизору. Делают это, применяя специальный развязывающий фильтр, схема которого приведена на рис. 7, в . Фильтр смонтирован на небольшой плате и установлен в телевизоре или вне его, например на задней крышке телевизора, где есть свободное место.

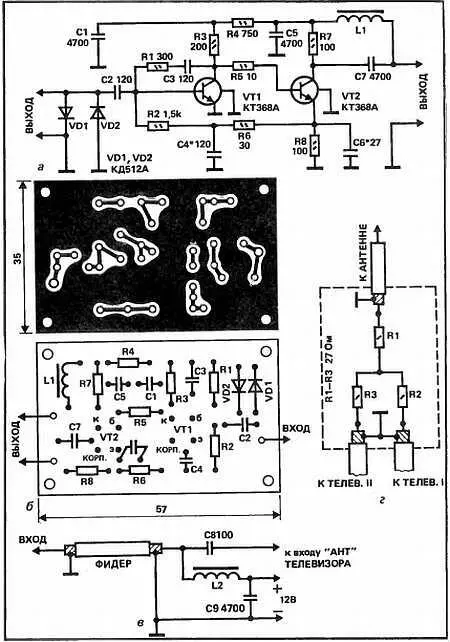

Рис. 7. Вспомогательные устройства:

а)антенный усилитель, б)печатная плата и расположение элементов, в)фильтр питания антенного усилителя, г)разветвительное устройство для подключения двух телевизоров
