После всех примерок и подгибок по концам трубы нарежьте резьбы G1/2В (то есть 1/2"). Вверните трубу в кран, действуя ею, как громадной рукояткой. Металлический шкаф предназначенным отверстием наденьте на второй конец трубы и плотно установите на фундаменте, но не крепите. Если отверстие какой-то своей стороной будет «тормозить» «приземление» шкафа, то увеличьте это отверстие, ибо погибать трубу без подогрева газовой горелкой значительно сложнее. Зазор между введенной стальной трубой и отверстием в стенке шкафа проще всего закрыть просмоленной или прожиренной тряпицей, введенной под давлением отвертки или конопатки. А между стенками шкафа и дома на трубу подвешивают обрывок веревки, которая должна отводить воду от зачеканенного тряпицей зазора. Баллоны установите в шкаф. При подсоединении регулятора возможны два случая. Преимущественно регуляторы имеют накидные гайки, которые накручиваются на вентили баллонов. Выходной штуцер каждого регулятора обычно ступенчатый для одевания резинотканевого рукава. Но один из вариантов регулятора РДГ-8 имеет выпускной штуцер с резьбой G1/2В (1/2"), который с помощью муфты и контргайки сочленяют с концом изогнутой трубы. Накидная гайка этого же регулятора навинчивается на тройник. Одна или две присоединительные трубки свяжут тройник с вентилем или вентилями баллонов. После заключительной репетиции всех совмещений прикрепляйте шкаф к фундаменту и по возможности к стене.

Вся газовая магистраль ни в коем случае не должна быть под «натягом», так как это вызовет потерю герметичности газопроводов и сдвиг горелок.

Подводка стальными трубами намного упрощается с применением сварки. Лучше, чтобы ее проводил дипломированный сварщик треста или конторы газового хозяйства. Кстати, без сварки не обойтись, когда газовая плита монтируется на втором этаже дома.

При укладке труб по стенам соблюдайте ряд требований: выдерживайте зазор между трубой и стеной в пределах 0,5…1 наружного диаметра трубы; фиксируйте трубы по стенам хомутами или крючками через каждые 1,5…2,5 м, а также у поворотов: дважды прокрасьте трубы, особенно сторону, обращенную к стене (проверку качества окраски можно производить зеркалом).

Газопровод по отношению к трубопроводам иного назначения располагайте на расстоянии не менее диаметра наибольшей трубы.

Запрещается: вести газопроводы через дымоходы и вентиляционные каналы; монтировать так газопроводы, чтобы о них ударялись открывающиеся окна и двери; располагать газопроводы у порога, чтобы не наступать на них.

При размещении баллона рядом с плитой внутри помещения их соединяют резинотканевым рукавом (рис. 11). Для этого в угольник газопровода плиты заворачивается штуцер, на который натягивается рукав, фиксируемый хомутом. Другой конец рукава надевается на штуцер регулятора и тоже стягивается хомутом. Баллон обязательно прикрепите к стене накладкой — полоской, вырезав ее из металлического листа толщиной не менее 0,8 мм. По концам накладки предусмотрены отверстия под гвозди или шурупы. Накладка устранит возможность падения баллона.

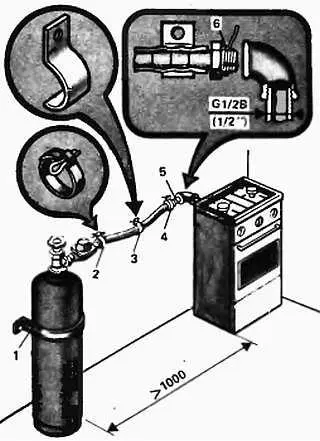

Рис. 11. Соединение баллона с бытовой газовой плитой резинотканевым рукавом:

1— накладка; 2— хомут с шплинтом; 3— скоба; 4— хомут с винтом; 5— штуцер; 6— прядь уплотнения

Рукав на стене зафиксируйте скобами. Чисто резиновый, а не резинотканевый рукав использовать запрещается. Резиновая, даже толстостенная, трубка пересыхает, трескается в изгибах, и газ проникает в помещение. В магазинах «Сантехника» и «Хозяйственный» продаются резинотканевые рукава длиной в 1,4…1,5 и специально для газобаллонных установок. Штуцер с накидной гайкой и регулятор иногда присоединяют к концам рукава. Весь комплект носит название «Устройство газорегулирующее». При отсутствии в магазинах используйте один из видов нижеперечисленных рукавов. Согласно ГОСТ 9356-75 эти рукава называются «Рукава резиновые для газовой сварки и резки металлов», по ГОСТ 10362-76 — «Рукава резиновые напорные с нитяным усилением неармированные», по ГОСТ 18698-79 — «Рукава резиновые напорные с текстильным каркасом». Так, среди «рукавов резиновых для газовой резки и сварки металлов» следует выбрать тот, который имеет Д в= 10 мм и Д н= 19 мм. Рукав применим при температурах от -35 до +70 °C. Его повышенная прочность объясняется тем, что он состоит из трех слоев: внутреннего — резинового, среднего — нитяного каркасного, наружного — резинового.

Минимальная кубатура помещения, в котором монтируется плита, следующая: для двухконфорочных плит — 8 м 3, для трехконфорочных — 12 м 3, для четырехконфорочных — 15 м 3. Рядом с плитой допускается установка проточного газового водонагревателя или АОГВ (аппарата отопительного газового бытового с водяным контуром), но это бывает, как правило, при централизованном газоснабжении. Разрешаемый объем помещения тогда увеличивается на 6 м 3по сравнению с тем, который отводится на одну плиту.

Минимальная высота помещений с плитой — 2,2 м. В помещениях непременны окно с форточкой или фрамугой и вентиляционный вытяжной канал (120х190 мм). Окно в кухне может отсутствовать при наличии вентиляционного канала и выхода в нежилое помещение, где присутствует окно с форточкой или фрамугой. Отступление от этих правил существует для одноэтажных домов вне города. Высота помещений для плиты снижается до 2 м. В каждом конкретном случае позволительную высоту кухни согласуйте с инспектором конторы газового хозяйства. Кстати, если в индивидуальном доме отсутствует кухня, то разрешается отгородить часть жилой площади с окном, имеющим фрамугу или форточку. Объем такого помещения должен вдвое превышать нормы, приведенные в предыдущем пункте.

Наименьший проход между плитой со стороны горелок и противоположной стеной или стоящей мебелью не менее 1 м. Зазор между тыльной стороной плиты и экраном выдерживайте таким, чтобы угольник не касался ни того, ни другого. То же относится к пробковому натяжному крану, если он монтируется.

Чертеж дома и расположение в нем газобаллонной установки составьте в масштабе 1:100. Этот чертеж и заявление направьте в контору газового хозяйства. Там оформляется документация на доставку к дому баллонов со сжиженным газом. Индивидуальная книжка выдается после проверки правильности монтажа газобаллонной установки инспектором конторы. Пустые баллоны для обмена на полные владелец дома приобретает самостоятельно. Номера баллонов со сжиженным газом записываются в книжку. Плата за сжиженный газ, наполнение им баллона и доставку производится на пункте обмена баллонов.
