Хорошо, когда мастерская кузнеца-художника просторная, светлая, включает в себя несколько комнат для отдельных видов работ: эскизно-графических, слесарно-сборочных и кузнечно-сварочных. Кроме этого, желательно помещение для складирования материала, различных полуфабрикатов и др.

Для эскизно-графических работ понадобятся большие столы, так как некоторые элементы приходится прорисовывать в натуральную величину, кульман для вычерчивания отдельных узлов и деталей, а также различные подставки для планшетов, шкафы для хранения эскизов и рисунков.

Помещение для слесарно-сборочных работ снабжается слесарным верстаком с тисками, сверлильным станком, точилом и другим оборудованием, необходимым для сборки и отделки кованых изделий.

Кузница на одну наковальню показана на рис. 17, а . У стены напротив входа устраивается горн с вентилятором. На расстоянии 1,5–2 м от горна устанавливается наковальня , которую следует располагать так, чтобы ее рог находился слева от кузнеца, когда он стоит спиной к горну Вокруг наковальни предусматривается достаточно свободного места для работы молотобойца. Рядом с наковальней расположен бачок с водой для охлаждения кузнечного инструмента и закалки изделий. Кузнечный инструмент размещается на металлическом столике с двумя полками. Верхняя полка предназначена для часто используемого инструмента (молотков, зубил, клещей, и т. д.), нижняя — для инструмента, применяемого реже. Для удобства работы кузнец кладет инструмент на столик так, чтобы рукоятки его выступали за край столика.

Запасной и редко используемый инструмент хранят в шкафу. В углу около горна устанавливают ящик для хранения угля. У стенки размещают стуловые кузнечные тиски , на которых производят высадку, гибку, закручивание. Рядом устанавливают слесарный верстак . В удобном месте хранят сухой песок для засыпки мокрых мест на полу участка и тряпичные концы для обтирки инструмента и других целей.

Расположение основного и вспомогательного оборудования, а также инструмента в более крупной кузнице показано на рис. 17, б .

Рис. 17. Размещение оборудования и инструмента в кузнице:

а — кузница на одну наковальню ( 1— вентилятор; 2— горн; 3— стол для инструмента; 4— бачок с водой; 5— наковальня; 6— шкаф для инструмента; 7— точило; 8— верстак; 9— кузнечные тиски; 10— ящик для угля);

б — кузница на две наковальни ( 1— наковальня; 2— стол для инструмента; 3— 4— рабочие столы; 5— шкаф; 6— бочка с водой; 7— горн; 8— вешалки для клещей; 9— точило; 10— пневматический молот; 11— ручные ножницы; 12— правильная плита; 13— стуловые тиски; 14— стеллаж для заготовок

У дальней стенки предусмотрен горн на два огня. Для размещения клещей на горне имеются вешалки — приваренные к столу стальные скобы. Слева и справа от горна ставят бачки с водой емкостью 30–40 л каждый. На расстоянии 1,5–2 м от горна устраивают две наковальни , а между ними — столики , на которые кладут кузнечный инструмент. Расстояние между наковальнями не менее 2,6–3 м. Наждачное точило располагают у стенки на достаточно большом расстоянии от наковальни. Современные кузнечные мастерские обычно снабжаются небольшим пневматическим молотом с массой падающих частей 50, 75 или 100 кг.

Кузнечные участки часто оснащаются передвижными ручными ножницами для резки листового металла, правильной чугунной плитой размером 1500х1000 мм, стуловыми тисками , а в некоторых случаях также слесарным верстаком , настольным сверлильным станком, сборочным столом, стеллажом для заготовок , а иногда и механической ножовкой для отрезки мерных заготовок из проката. Над горном для отвода дыма и газов устанавливают вытяжной зонт. Организация таких кузниц требует довольно длительного времени и больших средств, но организовывать такие кузнечные участки можно просто под открытым небом или под небольшим навесом.

Кузнецы-любители практически всегда испытывают затруднения в приобретении молотов и прессов. В связи с этим мы хотим показать самодельные конструкции молотов . В этих конструкциях удар молота происходит в результате надавливания ногой на педаль, а подъем — при помощи пружин (рис. 18).

Рис. 18. Самодельные молоты

Необходимо отметить, что при работе в одну руку многие кузнецы чувствуют, что им не хватает третьей руки для одновременного держания ручника, заготовки и подкладного инструмента. В этом случае можно посоветовать способ, которым пользовались кузнецы-серповики при зубрении серпов. Нагретая заготовка подсовывается под кольцо из троса, которое под действием ножной педали прижимает ее к наковальне. Или заготовка прижимается цепями с грузами. В результате этого левая рука кузнеца освобождается от клещей, удерживающих заготовку, и может держать необходимый подкладной инструмент (зубила, гладилку и т. п.).

Винтовые прессы с ручным приводом применяются для чеканки, гибки, формовки, пробивки фасонных отверстий в листовых заготовках.

Для давильных работ можно использовать токарный станок (рис. 19), на шпиндель которого закрепляют деревянную (или металлическую) оправку необходимой формы и заготовку-кружок из листового материала.

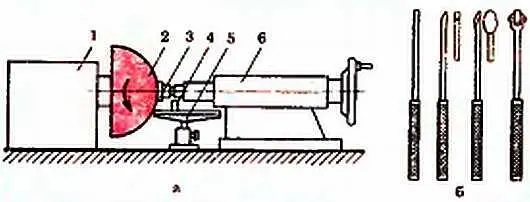

Рис. 19. Устройство для давильных работ ( а) и давильники ( б):

1— токарный станок; 2— выдавленная заготовка на оправке; 3— прижим; 4— опорный штифт; 5— упор; 6— задняя бабка

Круглая металлическая заготовка из листовой меди, латуни, алюминия, низкоуглеродистых сортов стали прижимается к оправке специальным прижимом при помощи задней бабки станка.

Для выдавливания изделия применяются давильники различной конфигурации, которые изготовляют из стали, латуни, бронзы и даже из твердых пород дерева. Длина рукоятки давильника 40–60 см. Рабочий конец оправки имеет шарообразную или скругленную форму.

Давильники при работе опираются на специальные штифты, которые устанавливаются на упоре. Высота упора чуть ниже оси вращения заготовки. Давильник необходимо держать так, чтобы его рукоятка была направлена к подмышке. Перед началом процесса заготовку и инструмент протирают воском или густой смазкой. Выдавливание ведут от центра к краям. Если при формировании изделия на заготовке образуются складки, то ее необходимо отжать, а затем продолжить процесс. После окончания выдавливания края заготовки подрезают резцом, поверхность обрабатывают гладильным давильником, а затем шлифуют и полируют.
