Рис. 11

Если зажечь таблетку сухого спирта и направить с помощью фефки струю воздуха на пламя (оно должно вытянуться в тонкий шнур), то в результате можно получить температуру, достаточную для пайки небольших деталей твердыми припоями (фосфористой медью, серебряными припоями и т. д.).

Распрыскиватель для сада, огорода.Эффективный водопроводный распрыскиватель для сада, огорода можно сделать своими руками.

Подходящую по диаметру трубку (рис. 12, а ) из латуни (меди) слегка развальцовывают с одной стороны. С другой стороны к трубке припаивают мягким припоем сам распрыскиватель. Его делают следующим образом. На толстой свинцовой пластине шарикоподшипником подходящего диаметра выбивают углубление. Из отожженной латуни (меди) толщиной около 0,5 мм выштамповывают полусферу (рис. 12, б ). Обрезают ее так, чтобы она плотно садилась в трубку.

Рис. 12

Отверстия в распрыскивателе делают за два приема. Сначала сверлом диаметром около 1 мм сверлят на половину толщины металла 35–40 отверстий, располагая их в шахматном порядке. Затем иглой продавливают в распрыскивателе мелкие отверстия.

Получение омагниченной воды.Сейчас омагниченная вода как эффективное средство стимуляции роста растений стала применяться многими огородниками.

Простое устройство для получения омагниченной воды делают из магнитной системы мощного динамика.

В магнитной системе (рис. 13) сверлят отверстие, в которое на эпоксидном клею укрепляют входной патрубок.

Рис. 13

Отверстие сверлят с небольшим ухищрением, без которого может получиться, что магнитный зазор будет забит опилками от сверления. Поступают так. В место, где начинают сверлить, помещают каплю любого нитроцеллюлозного лака. Сверлят на небольшую глубину, дают лаку засохнуть и удаляют вместе с опилками. Таким образом высверливают все отверстия.

Омагниченную воду наливают в пластмассовую лейку и поливают овощи.

Корчеватель.Кому приходилось корчевать старые деревья и кустарники, знают, какой это нелегкий труд. Предлагается приспособление, намного облегчающее эту работу.

Корчеватель (рис. 14) представляет собой отрезок 1,5 м водопроводной трубы диаметром 3/4 дюйма, к концу которого приварена лопатка от авиационной турбины. Размеры лопатки: длина с основанием около 150 мм, ширина около 70 мм. Лезвие затачивают как можно острее При корчевке крупных деревьев для утяжеления инструмента в трубу засыпают песок и сверху ставят деревянную пробку.

Рис. 14

Изготовление шайб.При производстве некоторых работ (парники, тенты, паруса и т. п.) требуется иметь большое число нестандартных шайб. Их можно изготовить с помощью несложного устройства (рис. 15). Оно представляет собой две стальные пластины 1 , стянутые четырьмя винтами 2 . В пластинах просверлены сквозные отверстия 3 и 4 . У отверстия 4 (между пластинами) имеется посадочное место 5. К устройству необходимо еще иметь два закаленных пуансона 6 и 7 .

Рис. 15

Из листового металла, зажав его между пластинами, пуансоном 6 вырубают сначала кружочки. Затем, поместив кружочек в посадочное место 5 , пуансоном 7 через отверстие 4 вырубают отверстие в будущей шайбе.

Рис. 16

Подставка под электропаяльник. Кому приходится часто и много паять электрическим паяльником, знает, что такое перегрев жала. Каждый раз приходится зачищать и залуживать его. Автоматизированная подставка (рис. 16, а ) позволяет избежать этих неприятностей.

Подставка 1 имеет подпружиненную пластмассовую вставку 2 , которая ходит вверх-вниз в пазах. Под вставкой располагают контакты 3 от старого реле, работающие на размыкание. Простая электрическая схема (рис. 16, б ) работает следующим образом. Когда паяльник снят с подставки, контакты 3 замкнуты и на паяльник подается полное напряжение 220 В. Когда же паяльник положен на подставку, контакты 3 разомкнуты, а напряжение 220 В подается на паяльник через диод Д-226Б. Последний пропускает только один полупериод переменного напряжения (действующее напряжение снижается), и паяльник не перегревается.

Конденсатор С— искрогасительный, емкостью 1000 пФ, на рабочее напряжение 250 В.

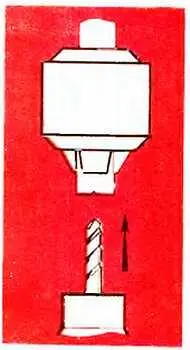

Изготовление втулок на электродрели. Если укрепить электродрель, зажать в ее патроне отрезок прутка нужного диаметра (рис. 17) и подвести к намеченному керном центру сверло, зажатое в любом приспособлении (тиски, струбцина и т. п.), то в прутке можно просверлить отверстие точно по оси прутка — получится втулка.

Рис. 17

Гвозди с фигурными шляпками. Такие гвозди необходимы при обивке дверей и мягкой мебели. Их получают штамповкой из листовых металлических заготовок с помощью самодельных пуансона и матрицы.

Пуансон вытачивают напильником и надфилями из подходящего отрезка прутка или болта. Головку пуансона стараются сделать оригинальной формы (рис. 18).

Рис. 18

Матрицу готовят из свинца, олова, припоя ПОС, гарта и т. и. Расплавив свинец или другой металл в железной баночке, опускают головку пуансона в расплав. После остывания матрица готова, она точно повторяет рисунок пуансона.

На пуансоне и матрице делают засечки так, чтобы совместить рисунок матрицы и пуансона (иначе пуансон при работе может смять рисунок матрицы).

Из отожженной листовой латуни (мельхиора) толщиной около 0,3 мм штампуют шляпки гвоздей. К ним припаивают заранее облуженные гвозди.

Уплотнение щели между мойкой и разделочным столиком.При рациональном размещении кухонной мебели и оборудования схема имеет вид «мойка — разделочный столик — плита». При таком расположении (если еще и холодильник рядом) хозяйка при приготовлении пищи затрачивает наименьшее количество энергии.

Возникает вопрос: как уплотнить щель между мойкой и разделочным столиком?

Предлагается один из вариантов такого уплотнения (рис. 19). Между мойкой и разделочным столиком вставляют Т-образную мягкую пластмассовую раскладку. Такими раскладками обычно окантовывают торцовые стороны кухонной мебели.

Рис. 19

Раскладку 1 ставят на трех-четырех сложенных вдвое алюминиевых полосках 2 (толщина около 0,4 мм, ширина 10–15 мм). Полоски закрепляют к раскладке алюминиевыми заклепками 3 .

При установке такого уплотнения добиваются сначала, чтобы поверхности мойки и столика были бы на одном уровне. Затем полоски 2 , удерживающие раскладку 1 , прибивают к столику гвоздиками 4 с небольшим натягом вниз. После этого столик придвигают к мойке (слегка его приподняв) и заводят соответствующую полочку раскладки на поверхность мойки.
