Соединения на резьбовых муфтах проводят в такой последовательности. Сначала в просверленные отверстия вставляют на клею деревянные дюбели.

Муфты вставляют в предварительно просверленные в крае отверстия в панели со вставленными дюбелями и вкручивают винты, не докручивая их до конца. Соединяют собираемые детали вместе. Затем затягивают винты в муфтах.

Многие из этих крепежных устройств собираются с помощью шестигранного ключа, который обычно поставляется в комплекте с ними.

Соединение деталей корпусной мебели:а – соединение панелей на деревянных дюбелях; б – вставка резьбовых муфт; в – затягивание крепежа шестигранным ключом; г – прикрепление задней панели к боковым стенкам отделочными гвоздями; д – крепление специальных вставок для установки полки; е – установка полки

Боковые панели, на которых устанавливаются полки и выдвижные ящики, крепятся сзади задней панелью. Благодаря этому мебельная конструкция поддерживает прямоугольную форму. Заднюю панель по краям крепят к боковым панелям отделочными гвоздями.

Полки могут устанавливаться на пластмассовые штифты. В некоторых предметах мебели используются специальные вставки, которые забиваются в готовые отверстия снизу полок. Такие вставки закрепляются на винтах, вкрученных в готовые отверстия в боковых сторонах шкафа. При сборке полку устанавливают на место так, чтобы вставки легли на головки винтов.

Сборку начинают с распаковки комплекта для сборки и внимательного ознакомления с инструкцией. Необходимо тщательно проверить наличие всех частей, особенно различных крепежных устройств. Если что-нибудь потерялось, комплект нужно вернуть в магазин и попросить полностью его заменить.

При ознакомлении с инструкцией нужно также обратить внимание на технологические аспекты – возможно, придется просверлить много точных отверстий в кромках панелей. Мебель собирают по чертежам инструкции, используя описанные выше крепежные элементы и способы соединения.

Прямоугольность корпуса при сборке проверяют с помощью плотничного угольника. Это делают до того, как полностью затянуты винты и другие крепежные приспособления. Если корпус не прямоугольный, в него будет трудно установить ящики и дверцы.

В дополнение предыдущего раздела рассмотрим более подробно сборку на примере разборного шкафа.

В комплект стандартного разборного шкафа входят пять панелей, составляющих корпус, дверь и, возможно, одна или несколько полок. Комбинация деревянных дюбелей и кулачковых крепежных приспособлений делает корпус прочной конструкцией.

Если по инструкции необходимо склеивать панели вместе, то лучше сначала собрать их без клея, чтобы можно было проверить, хорошо ли они соединяются вместе. После того, как панели склеены, отрегулировать их положение будет очень трудно.

Рассмотрим для примера сборку секции шкафа с навесной дверцей. Сборка такой секции показана на рисунке. Высота панелей для удобства рассмотрения рисунка укорочена.

Сборку корпуса шкафа делают в такой последовательности. Наносят клей на деревянные дюбели и вставляют в одну сторону нижней панели. Стирают выдавленный клей. Ввинчивают кулачковые винты в готовые отверстия нижней панели, затягивая их полностью. Вставляют в готовые отверстия вверху и внизу первой боковой панели запорные шайбы. Устанавливают первую боковую панель на дюбели и кулачковые винты, надавливая на нее, пока она полностью не установится (см. рис., а). Закрепляют шайбы внизу на их штифтах, используя крестовую отвертку, чтобы повернуть каждую на 90°.

Затем устанавливают заднюю панель. В пазы в задней и первой боковой панели наносят полоску клея и устанавливают заднюю панель на место (рис., б). Вставляют запорные шайбы вверху и внизу второй боковой панели. Наносят клей в паз на второй боковой панели и опускают ее на кулачковые штифты и покрытые клеем дюбели (рис., в). Затягивают запорные шайбы. Ввинчивают кулачковые винты и вставляют деревянные дюбели на клею в верхнюю панель. Наносят клей в паз в верхней панели и опускают ее, вставляя кулачковые винты и проклеенные дюбели в боковые панели (рис., г). Затягивают шайбы. Устанавливают на шайбы всех панелей пластмассовые колпачки. Полки устанавливают так, как было описано ранее.

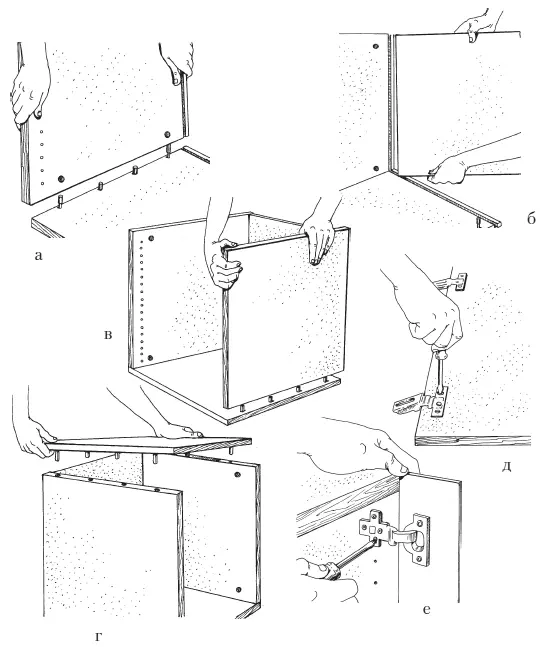

Сборка корпуса шкафа:а – установка первой боковой стенки; б – установка задней стенки; в – установка второй боковой стенки; г – установка верхней стенки; д – прикрепление петель к дверце; е – навешивание дверцы

После сборки корпуса шкафа на дверцу устанавливают фурнитуру – петли с тарельчатыми шарнирами и дверную ручку, а затем навешивают ее.

Во внутренней стороне дверцы шкафа просверливают отверстия диаметром 35 мм для необходимого количества петель. Устанавливают монтажные пластины на дверцу. Делают разметку на стенке шкафа для крепления ленточных рычагов петель. Прикрепляют шарниры к дверце и навешивают ее, привинтив крепежные пластинки шарниров к боковым сторонам шкафа (рис., д, е). Затем регулируют дверцу так, чтобы она находилась под прямым углом к шкафу. Более подробно установка и регулировка петель с тарельчатыми шарнирами описана в следующем разделе, который называется «Крепление и регулировка мебельных петель с тарельчатыми шарнирами».

Крепление ручки выполняется так. Ручку прижимают к ее месторасположению на двери и отмечают позиции фиксирующих отверстий. Просверливают отверстия с гарантированным зазором в каждой точке, чтобы вставить винты. Вставляют винты в отверстиях двери, устанавливают ручку и прикручивают винты отверткой.

Тумбы с выдвижными ящиками могут быть включены в комплект разборной мебели. Поэтому рассмотрим, как делать сборку ящиков и устанавливать их в тумбу.

Сборку ящика начинают с прикрепления боковых сторон ящика к задней стороне (рис., а). Дно ящика помещают в пазы в боковых и задней сторонах ящика и прикрепляют его короткими винтами, вставленными снизу (рис., б). Прикручивают винтами зажимные пластинки в готовых отверстиях позади передней стенки ящика (рис., в). Затем вставляют зажимы в прорези в боковых сторонах ящика. Отмечают позиции для винтов фиксации ручки к передней стенке ящика. Просверливают отверстия в отмеченных местах (рис., г) и прикручивают винтами ручку. Другие ящики собираются аналогично.

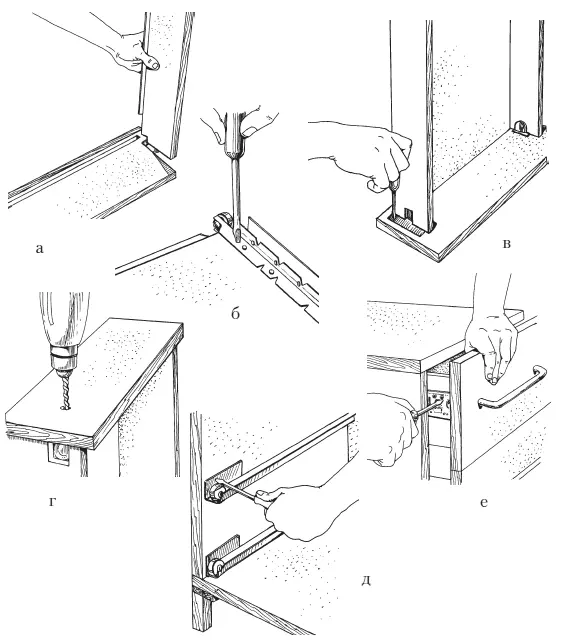

Сборка и установка выдвижных ящиков:а – соединение боковой и задней сторон; б – привинчивание крепления; в – прикручивание зажимных пластин позади передней стенки; г – просверливание отверстия под ручку; д – прикручивание полозьев; е – регулировка горизонтального положения ящика
