Для того чтобы гаражные ворота служили долго и сохраняли привлекательный внешний вид, ведущие фирмы используют новейшие разработки для защиты металла от коррозии. Так, стальной лист, используемый для изготовления ворот, проходит двухстороннюю обработку в несколько этапов: горячее цинкование, грунтовку, нанесение краски. Технология горячего цинкования обеспечивает получение более толстого слоя цинка на поверхности листа, чем при электролитическом цинковании. После цинкования все стальные листы покрывают с двух сторон эпоксидной грунтовкой, на которую наносят слой полиэстерового красителя. Силиконовая термопрослойка, отделяющая наружный лист секции от внутреннего, обеспечивает максимальную термоизоляцию. Некоторые производители в качестве утеплителя ворот используют толстый слой пенополиуретана, что соответствует теплопроводности кладки в полтора кирпича.

Гаражные ворота могут открываться и закрываться вручную или электроприводом. Под действием торсионной пружины ворота находятся в сбалансированном состоянии и требуют всего от 6,5 до 10 кг усилия для приведения их в действие. В автоматическом режиме ворота открываются и закрываются электродвигателем небольшой мощности (1 кВт, 220 вольт), который управляется портативным дистанционным пультом с расстояния до 60 м или стационарной кнопочной станцией, расположенной внутри гаража. Ведущие фирмы — производители гаражных ворот устанавливают в механизм привода систему безопасности, а также блокиратор его действия. В первом случае исключается возможность травматизма и повреждения автомобиля. То есть автоматика устроена так, что, если при закрывании ворота встречают препятствие, они моментально срабатывают на возврат. Во втором случае предусмотрена такая характерная для наших условий особенность, как отключение электроэнергии, поэтому конструкция ворот дает возможность легко переходить на ручной режим.

В настоящее время на российском рынке представлены гаражные подъемно-поворотные и секционные ворота известных западных фирм-производителей: HORMANN (Германия), NORMSTAHL (Швейцария), MESVAC (Финляндия), HERMLINE (Голландия), CLOPAU (США), продукция которых способна удовлетворить все запросы потребителей.

Движение ворот осуществляется с помощью системы рычагов с пружинами и роликов, откатывающихся по направляющим металлическим рейкам. При этом верхний край створки движется внутри гаража, а нижний оказывается у верхней кромки косяка ворот. Вместе с перемещением ворот изменяется и состояние компенсирующих пружин: в закрытом положении створки они растянуты, в открытом — почти свободны.

Автоматические гаражные ворота с дистанционным управлением хоть и дороже обычных, однако, их преимущества неоспоримы. Не зря, завоевав весь мир, и у нас появились гаражи с автоматическими воротами, которые открываются из машины простым нажатием кнопки дистанционного управления. Автоматика не только открывает ворота, но и включает освещение, что избавляет от необходимости отыскивать в темноте выключатель. Кроме того, такие ворота безопасны, а открываются и закрываются бесшумно.

Ворота из оцинкованной горячим способом листовой стали можно приобрести в комплекте с электрическим приводным механизмом. В этом случае самостоятельные работы сводятся к монтажу и отладке закупленного оборудования.

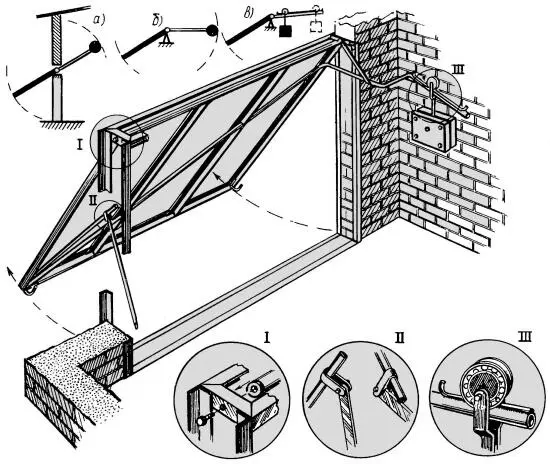

Рис 4.1.7.4. Подъемно-поворотные ворота конструкции М. Згута и А. Иконникова

Единственным недостатком таких ворот является их цена. Отсюда и стремление многих умельцев изготовить гаражные ворота подъемно-поворотного типа своими руками. Свое решение этой технической задачи предлагают М. Згути А. Иконниковиз Рязанской области.

Естественно стремление, чтобы при относительной простоте изготовления створка подъемных ворот, вес которой в различных исполнениях может достигать 250 кг, не требовала больших усилий при перемещении. Решено было ориентироваться на компенсирующие грузы. Створку можно уравновесить частично или полностью с помощью рычага с соответствующей массой на конце (поз. а на рис. 4.1.7.4). Чем длиннее рычаг, тем меньшим весом контргруза можно обойтись и тем меньшей окажется суммарная нагрузка на опоры оси поворота. Трудность, однако, заключается в том, что высота гаража обычно невелика и применить длинный рычаг в таких условиях невозможно.

Казалось бы, естественная попытка установить рычаг с контргрузом под некоторым углом к створке ворот приводит к тому, что равновесие будет только в одном, вполне определенном положении, а отклонение от этого положения потребует усилия тем большего, чем сильнее это отклонение (поз. б на рис. 4.1.7.4).

Мы сочли целесообразным применить схему с изогнутым коромыслом, но с перекатывающимся грузом (поз. в на рис. 4.1.7.4). При частично прикрытой створке, которую нетрудно закрыть полностью, груз располагается поблизости от оси вращения створки, а при полностью раскрываемой створке он максимально удаляется к концу рычага. Стоит освободить запоры, и створка сама приоткрывается примерно на 15 ° . После этого створку с небольшим усилием продолжают открывать и при 40–45 ° груз перекатывается к концу рычага, вследствие чего происходит самопроизвольное почти полное открытие ворот.

В реально сделанной конструкции створка ворот размером 2200 × 2000 мм сварена из стального уголка 45 × 45 мм так, что образуется рама с ребрами. К этому каркасу приварена листовая сталь толщиной 1,5 мм. К верхней части створки приварена дюймовая труба. Ее торцы снабжены заглушками, в которые входят болты 12 мм. Болты ввернуты в уголки, образующие коробку ворот.

Рычаг представляет собой дюймовую трубу, изогнутую или сваренную коленом, что дает возможность разместить груз сбоку у самой стены гаража. Сверху к свободному концу рычага приварен пруток ∅ 8 мм, по которому может кататься ролик контргруза. Этот ролик сделан точеным с ручьем. Сам рычаг, чтобы несколько разгрузить каркас створки, проходит по ее диагонали.

В целях страховки с левой стороны створки предусмотрен «ломающийся» упор, который фиксируется при полном открытии. Изготовлен он из трубы ∅ 3/4″. Чтобы подобрать его членение, нужно назначить на коробке и створке ворот точки установки шарниров упора, затем отрезком веревки при открытой створке отмерить ее длину, после чего закрыть створку. Сохраняя точки шарниров, надо определить место сгиба с таким расчетом, чтобы упор в сложенном виде занимал желательное положение. В точке сгиба упора к одному его колену приварен хомут, в силу чего точка сгиба оказывается отнесенной за нейтраль. Благодаря этому исключается самопроизвольное складывание упора. В нашей конструкции запоры находятся внутри гаража, а снаружи оказывается гладкая створка.
