Не верьте россказням о том, что сделать ворот из бревна «очень просто». Дескать, вбить в торцы по стальному прутку, один из которых загнут в виде рукоятки, а по краям стянуть бревно стальной лентой для предохранения его от раскалывания. И все!

Отнюдь и далеко… Но давайте по порядку. Во-первых, в идеале надо, чтобы выход любой полуоси ворота из торца располагался строго в его геометрическом центре. Во-вторых, необходимо, чтобы оси полуосей и бревна совпадали. На практике достичь идеального варианта простейшими методами представляется маловероятным. Чего стоит одно только «заколачивание» прутка в торец бревна. Надо попасть в центр и при вбивании обеспечить соосность. Не зря чаще всего в этом месте используется фланцевое соединение, при котором задача решается гораздо проще. Но, с другой стороны, сколько их — таких воротов крутятся по всей стране и во все времена. Так в чем же дело? А дело в допустимых от идеала отклонениях, которые позволяют вороту работать. В противном же случае сей, казалось бы, столь нехитрый механизм не будет работоспособным.

Процесс изготовления собственно ворота проиллюстрирован на фото 5.5.2.20–5.5.2.25, но, как теперь говорится, «это еще не все».

Понятно, что полуоси ворота должны вращаться в каких-то подшипниках, которые в жизни имеют весьма разнообразное исполнение. В данной конструкции изначально предполагался подшипник из петель для крепления висячего замка, который с некоторыми коррективами и был реализован. Дело в том, что в данном случае не нужен быстроразъемный подшипник, как это требуется колодцекопателям. Зато желательно ввести в подшипник скольжения пару металл — металл вместо металл — дерево, что требует меньших усилий и более долговечно. Сборка задуманного подшипника вызвала затруднения, в силу чего конструкция видоизменилась, в которой появился аналогичный подшипнику коленвала двигателя внутреннего сгорания вкладыш и ограничитель боковых перемещений, сделанный из петли для навесного замка (фото 5.5.2.26). Та же петля фиксирует ворот и от осевого перемещения при размещении отверстия петли в кольцевой канавке полуоси, имеющей несколько больший, чем это отверстие, диаметр. В данном случае сделано было именно так (фото 5.5.2.27).

Определившись с конструкцией и порядком сборки подшипников, можно переходить к изготовлению и монтажу крыши. Здесь все начиналось с рамы, аналогичной таковой у коробки. На ней устанавливалась выполненная из стоек и конькового бруска П-образная рама (фото 5.5.2.28). В реально имевшем место случае эта рама получилась несколько закрученной (все элементы не лежат в одной плоскости) и была выправлена при установке стропил с помощью соединительных пластин (фото 5.5.2.29), которые впоследствии все были сняты за ненадобностью.

Про крышу, казалось бы, тоже давно все известно, в том числе и про стропила, и про обшивку фронтонов, и про многое другое. Но рационализация всегда возможна (фото 5.5.2.30). Здесь видно, что стропила одного ската крыши выполнены, что называется, по классике, а соответствующие им стропила противоположного ската образуются досками обшивки фронтонов, которые, всего-то, и пускаем под требуемым для этого углом. Впоследствии на выпусках первых из обшивочных досок и на дополнительных стойках как на каркасе строим козырек над рабочим (содержащим дверцу) скатом, усиленный добавочными силовыми элементами (фото 5.5.2.31). А пока по меньшей мере можно обшивать крышу (фото 5.5.2.32). Поскольку крыша обшивалась вагонкой толщиной всего лишь 13 мм, конструкция потребовала усиления фальшстропилами — по одному на каждом скате (фото 5.5.2.33). На рабочем скате это усиление служит еще и местом крепления петель дверки. Некоторую проблему представляло пропускание рукоятки ворота через обшивку фронтона (фото 5.5.2.34), которое возможно несколькими способами, но лучшим оказалось простейшее решение, когда обшивочная доска попросту одевается на рукоятку (фото 5.5.2.35).

Теперь о дверке. Обычно в подобных случаях ее выпиливают из готового ограждения и собирают на поперечинах и раскосе, расположенных на изнаночной стороне. Но можно и иначе (фото 5.5.2.36). Здесь часть ската разделена на три доли, одна из которых и есть дверка. При изготовлении такой дверки требуется тщательное торцевание составляющих ее отрезков вагонки, что также возможно разными способами. Можно, например, закрепить на плоскости набор дощечек, предварительно отторцевав их по ровной планке. Окончательное (чистовое) торцевание можно выполнить даже электрорубанком. Изнаночную поверхность дверки, равно как и другие внутренние поверхности домика, крайне желательно обработать средством против плесени. Выровнять дверной проем удобно с помощью электролобзика (фото 5.5.2.37). Наконец, собрать дверку было решено на листе фанеры, а поскольку требуемого размера не нашлось, использовались два куска причудливого обрезка (фото 5.5.2.38), что на качестве изделия не сказалось, а при наличии огрехов в стыках дверки с ее проемом они неминуемо скрываются накладными элементами (фото 5.5.2.39).

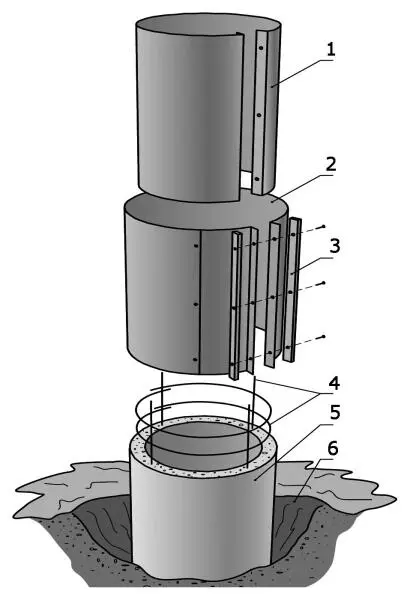

Рис. 5.5.2.3. Устройство монолитного бетонного колодца:

1 — внутренняя обечайка опалубки, 2 — наружная обечайка опалубки, 3 — соединительные рейки, 4 — арматура, 5 — бетонная труба, 6 — приямок для глиняного замка

Если говорить о колодезном домике как о постройке, пусть и маленькой, то в наше время неизбежно встает вопрос о ее внешнем виде. Теперь все хотят не только функциональности, но и красоты. В данном случае результат достигнут морилками, о чем речь выше велась, а поскольку постройка дворовая (фото 5.5.2.40), был использован еще и лак для наружных работ. Дабы не уподобляться «потемкинской деревне», резонно достойными выполнить все фасады (фото 5.5.2.41).

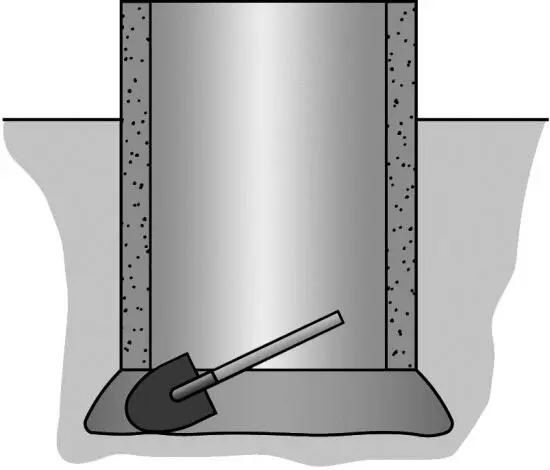

Рис. 5.5.2.4. Подкапывать под стенками надо как бы в стороны — «колоколом»

О постройке как таковой на этом можно было бы и закончить, но вернемся еще раз к функциональности. Как-то не очень впечатляет насосный шланг, вытащенный из проема дверки. А почему бы не ввести его в домик через специальный ввод (фото 5.5.2.42)? Для этого насос сначала помещается внутрь, изнутри вытаскивается наружу электрошнур, снаружи внутрь протаскивается и подсоединяется к насосу шланг (фото 5.5.2.43). Ведро оказалось удобным повесить не на привычном ржавом гвозде, а на для этого и предназначенном кронштейне душевого распылителя, которого давно нет и в помине (фото 5.5.2.44).

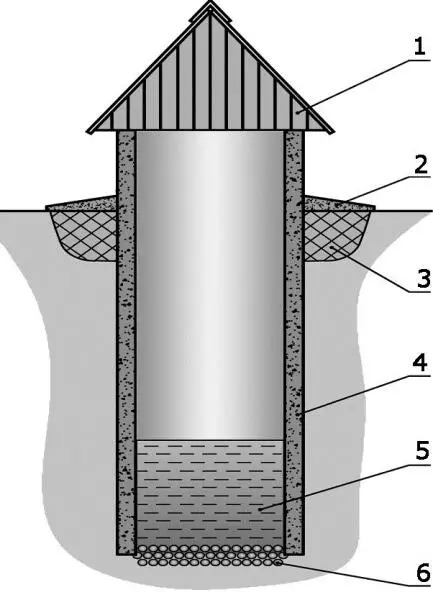

Рис. 5.5.2.5. Колодец Р. Телегина:
