А. Савельев - Сантехнические работы. Канализация. Мелодии каменных узоров...(Сделай сам №2•2008)

На сети внутренней бытовой канализации для устранения засоров устанавливают ревизии или прочистки. Прочистки и ревизии монтируют в трубопроводах у мест возможного засора как на прямолинейных участках, так и у резких поворотов. На концах отводных чугунных линий ставят прочистки, представляющие собой отвод 90°, в раструб которого заделывают прямую муфту из стали или из ковкого чугуна, закрываемую сверху пробкой на резьбе. Муфту заделывают в раструбе сначала смоленой прядью, а затем легкоплавкой мастикой или сурикомеловой замазкой. На концах отводных пластиковых линий ставят прочистки, представляющие собой отвод 90°, закрывающийся крышкой на резьбе. Прочистки ставят на концах длинных отводных линий, а также в местах присоединения к отводной линии трех и более унитазов.

На прямых горизонтальных участках ревизии, или прочистки, устанавливают согласно данным, приведенным в таблице.

Отводные линии сетей канализации должны быть надежно закреплены; расстояние между креплениями при прокладке сети из канализационных труб необходимо устанавливать не более чем через 2 м.

Монтаж санитарно-технических приборов. Керамические приборы следует устанавливать после монтажа трубопроводов и полной готовности всех строительных и подготовительно-отделочных работ, то есть перед последней окраской помещения. Все санитарно-технические приборы устанавливают строго по уровню.

Санитарно-технические приборы крепят к каменным или бетонным стенам и перегородкам, как правило, с помощью дюбелей, а к деревянным конструкциям — непосредственно шурупами. Высоту установки санитарных приборов над полом принимают в зависимости с назначения помещений, в которых их устанавливают.

Допускаемое отклонение в размерах для всех отдельно стоящих приборов 20 мм, для низко располагаемых смывных бачков 10 мм. При групповой установке однотипных приборов допускаемое отклонение 5 мм.

Присоединение выпусков d = 40 мм от гидрозатворов ванн, умывальников и моек к полипропиленовым трубам следует выполнять с помощью специальных резиновых манжет 40х50 мм (рис. 41). Присоединение выпусков унитазов к полипропиленовым трубам следует выполнять с помощью специальных резиновых манжет, а также других специальных деталей.

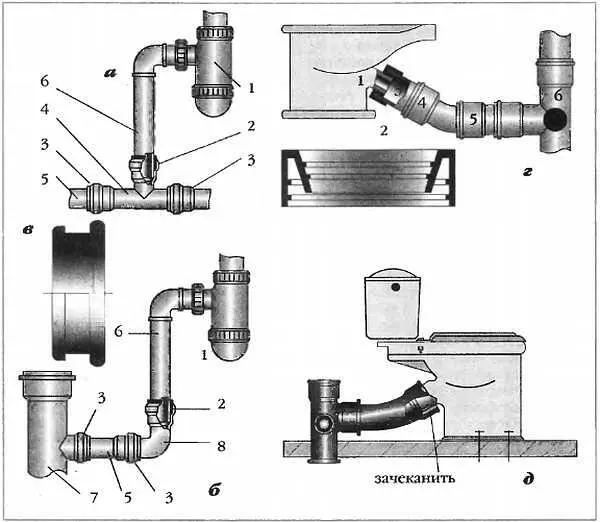

Рис. 41. Подключение к канализации санитарно-технических приборов:

а, б, в— варианты узлов соединения отводных труб полиэтиленовых сифонов с трубопроводами из ПП. 1— сифон; 2(в) — резиновая манжета; 3— соединение с резиновым кольцом; 4— тройник 50х50 мм; 5— патрубок диаметром 50 мм из ПП; 6— отводная труба диаметром 40 мм; 7— тройник 110х50 мм; 8— отвод 50 мм; г— соединение выпуска унитаза с патрубками из ПП при помощи резиновой манжеты: вариант присоединения при помощи отвода 30°. 1— выпуск унитаза; 2— резиновая манжета; 3— патрубок из ПП; 4— отвод 30°; 5— патрубок из ПП под резиновое кольцо; 6— двухплоскостная крестовина; д— соединение выпуска унитаза с чугунной трубой канализации

Унитаз любого вида крепят к полу шурупами, вставленными в отверстия на его приливе. Шурупы заворачивают в деревянную толстостенную доску — «тафту», которая в свою очередь прикручена или пристреляна к конструкции перекрытия. Унитаз устанавливают следующим образом. Выпускной отросток с наружными канавками смазывают разведенным в олифе суриком и на него туго наматывают смоляную прядь. При обмотке прядь не доводят до конца отростка на 3–4 мм, чтобы концы ее не попали в отверстие отростка и не явились причиной засорения. Затем прядь промазывают сверху суриком и унитаз устанавливают выпускным отростком в раструб. Проверив правильность установки унитаза, его привинчивают шурупами к дюбелям. Шурупы нужно завинчивать осторожно, чтобы не отколоть край унитаза у отверстия. Чтобы в дальнейшем можно было снять унитаз, прикрепленный к тафте, шурупы перед завинчиванием смазывают тавотом. Под головку шурупа подкладывают кусочек кожи или резины и металлическую шайбу.

Установка тарельчатого унитаза с косым выпуском под углом 30° и удлиненной полочкой, непосредственно соединенной со смывным бачком «Компакт» показана на рис. 42.

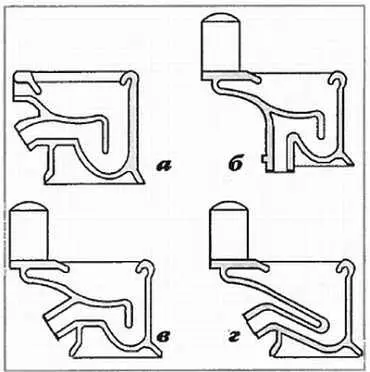

Рис 42. Унитазы:

а— унитаз тарельчатый с косым выпуском; б— унитаз тарельчатый с прямым выпуском и цельнолитой полочкой; в— унитаз тарельчатый с косым выпуском и цельнолитой полочкой; г— унитаз козырьковый с косым выпуском и цельнолитой полочкой

Смывной бачок укрепляют на удлиненной полочке унитаза двумя болтами. К унитазу привертывают специальную арматуру для крепления сиденья. Тарельчатые унитазы с выпуском под углом 30° можно присоединять к канализационной сети двумя способами. Один способ показан на рис. 41, когда унитаз присоединяют к двухплоскостному тройнику, являющемуся частью канализационного стояка. Другой способ состоит в том, что унитаз присоединяют к канализационной сети с помощью переходного тройника, являющегося частью отводной линии. В последнем случае унитаз устанавливают с относом от канализационного стояка.

Круглобортные и прямобортные ванны устанавливают на ножках. Расстояние от низа ванны до пола должно составлять 145 мм. Уклон делают в сторону выпуска. Для удобства уборки ванну следует устанавливать на расстоянии 5 см от стены. Снаружи ванны со стороны выпуска монтируют переливную трубу диаметром 25 мм, чтобы обеспечивался сток воды в случае переполнения ванны. Приемное отверстие переливной трубы снабжено розеткой с решеткой.

В нижнее отверстие ванны (рис. 43) вставляют выпуск диаметром 40 мм.

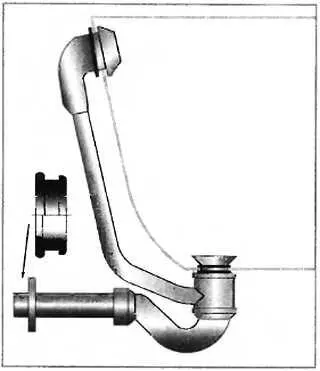

Рис. 43. Монтаж ванного сифона

В нижний конец тройника ввертывают разбортованный патрубок, который вставляют в раструб обычного сифона, или соединяют выпуск с напольным сифоном. В чугунном сифоне патрубок заделывают просмоленной прядью на суриковой замазке.

Прямобортную ванну устанавливают бортами плотно к стене, которую затем облицовывают плитками. Вдоль передней стенки ванны выкладывают стенку из кирпича и также облицовывают. Около сифона в облицовке устраивают смотровой люк для прочистки сифона с дверцей размером 200х300 мм. Вместо облицовки кирпичной стенки для защиты пространства под ванной от загрязнения и брызг переднюю сторону ванны целесообразно закрывать съемной или раздвижной пластиковой панелью.
