В. Сарафанников - Такая многоликая дрель. Сантехнические работы. Водоснабжение...(Сделай сам №1•2008)

Водоснабжение дома состоит из источника воды, системы подачи воды, фильтров и сантехнических приборов в доме. Самый хороший источник воды — артезианская скважина глубиной от 100 м. Но получить разрешение на сооружение такой скважины очень сложно и дорого. Поэтому обычно сооружают одну такую скважину на целый поселок. Дальше вода накапливается в водонапорной башне и подается на участки (в дома) по летнему (надземному) или нормальному (подземному) водопроводу.

Водоснабжение представляет собой систему сложных сооружений для забора воды из природных источников, очистки ее, хранения необходимых запасов и подачи потребителю воды соответствующего качества.

Источники водоснабжения делятся на поверхностные и подземные. К поверхностным источникам, которые могут быть использованы в целях водоснабжения, относятся реки и водохранилища. К подземным источникам относятся воды почвенные и грунтовые, межпластовые (артезианские) и родники (ключи).

Вода из поверхностного источника содержит различные примеси — минеральные и органические вещества, а также бактерии. К минеральным примесям относятся частицы песка, глины, ила, растворенные в воде соли, железо, к органическим — гниющие вещества растительного и животного мира.

Появление в воде бактерий — возбудителей разных болезней — связано с попаданием в реки и озера сточной воды из жилых поселков и городов.

Речные воды, как правило, содержат большое количество взвешенных веществ, особенно в период паводков, а также органических веществ, микроорганизмов, в том числе болезнетворных бактерий, и небольшое количество солей. Санитарные, качества речной воды часто бывают низкими, вследствие загрязнения ее поверхностными стоками.

В водохранилищах вода содержит меньше взвешенных частиц, но она недостаточно прозрачна. Воды пресных озер большей частью прозрачны, но иногда бывают загрязнены поверхностными стоками.

Подземной является значительная часть воды, выпавшей на землю в виде осадков и просочившейся сквозь почву. Она проникает в глубь земли, растворяет отдельные породы и заполняет поры между частицами водоносных пластов и свободное пространство до водонепроницаемых грунтов: глины, гранита и мрамора. Подземные воды залегают на различной глубине.

Верховодка — подземные воды, которые накапливаются в верхних слоях почвы, неровностях и углублениях водонепроницаемых грунтов и не образуют сплошного водоносного слоя. Верховодка обычно встречается на небольшой глубине и используется для устройства сельских срубовых колодцев используемых для поливов огородов. Вода в колодце стоит на одном уровне с водой в грунте. Верховодка легко загрязняется поверхностными стоками и непригодна для водоснабжения загородного дома.

Грунтовые (безнапорные) воды залегают в сплошном водоносном слое, под которым находится верхний водонепроницаемый слой грунта. Вода в питьевых срубовых деревенских колодцах, прорытых в водоносном слое, стоит на том же уровне, что и вода в водоносном слое. Эта вода может быть использована для водоснабжения.

Артезианские (напорные) воды находятся в глубоких водоносных слоях, которые залегают между водонепроницаемыми грунтами. По сути, это уже не озеро, а целое море воды. Если уровень воды в пробуренных артезианских скважинах выше уровня поверхности земли, тогда вода бьет фонтаном нал землей.

Ключевые воды — это грунтовые воды, которые находят естественный выход на поверхность земли. Ключи бывают нисходящие, когда выходят на земную поверхность сверху в результате обнажения водоносных пластов, например на склонах оврагов и балок, и восходящие, когда они выходят на земную поверхность снизу из напорных слоев.

Вода, применяемая для хозяйственно-питьевых нужд населения, должна удовлетворять следующим санитарно-гигиеническим требованиям: быть прозрачной, невредной для здоровья, не содержать болезнетворных бактерий, не иметь запаха и привкуса. Этими качествами обладает вода подземных источников (ключи и особенно “артезианские” воды). Такая вода может быть подана потребителям без очистки. Однако подземные источники часто содержат много солей и обладают значительной жесткостью. Воды подземных источников с растворенными солями кальция, хлористого натрия, извести называются жесткими; они требуют умягчения, то есть удаления излишнего количества растворенных солей (жесткая вода подземных источников — скорее правило, нежели исключение).

Источник водоснабжения должен иметь мощность, достаточную для удовлетворения потребности жилого дома не только на ближайшее время, но и на много лет вперед.

Первым делом необходимо определить требуемый расход воды. Для этого подсчитывают число жильцов в доме, количество и расположение точек отбора воды (краны, унитазы, ванны, стиральная машина и т. п.). Составление полного перечня позволяет правильно рассчитать параметры будущей системы водоснабжения и обеспечить хороший напор при включении любого количества кранов. Максимальный часовой расход определяется наибольшим потреблением воды в течение суток. Современные нормы потребления воды колеблются в пределах 220–230 литров в сутки для городского человека, за городом существенно выше. В целом водопотребление семьи из 4-х человек составляет 1500–2000 литров в сутки. А если включить в расход воды и воду для посудомоечной машины, ванной, фонтана, бассейна, расход может достигнуть 5000–7000 литров в сутки. Такие объемы воды могут обеспечить только скважины (рис. 24), которые бурят на глубину 20-180 метров.

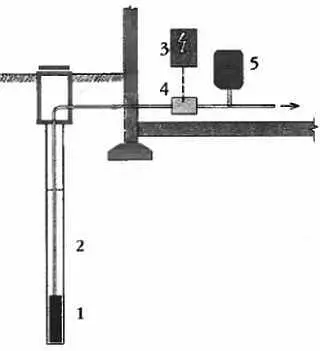

Рис. 24. Основные элементы автономной системы водоснабжения:

1— а) погружной насос (при глубине скважины более 10 м), б) насосная установка (при глубине скважины до 10 м); 2— скважина; 3— пульт управления; 4— реле давления с манометром; 5— гидропневмобак

Требуемый напор определяется гидравлическим сопротивлением системы, высотой, на которую необходимо поднять воду, и некоторыми другими параметрами. Минимальную высоту, на которую необходимо поднять воду над уровнем земли при ее движении к точке водоразбора (с учетом преодоления сопротивления труб), называют свободным напором. Согласно СНиП 2.04.02–84*, для первого этажа его принимают равным 10 м, а для каждого следующего увеличивают на 4 м.

Но выполнение этого требования еще недостаточно для нормальной работы всего водопровода. Чтобы создать необходимый напор из крана, давление должно быть не менее 2 бар (атм), для посудомоечной машины и газового нагревателя — 1,5 бара, для стиральной машины — 2 бара, для системы полива — 3–4 бара, а для гидромассажных приборов (душа или ванны джакузи) — 4 бара. Но одновременно могут включаться несколько потребителей, в том числе значительно удаленные (в гараже, в бане, в системе полива) от источника водоснабжения. И напор воды для каждого из них должен отвечать выше приведенным требованиям. Поэтому давление, создаваемое в водопроводе в целом, обязано поддерживать все показатели напора для отдельных потребителей.
