А. Савельев - Окна, двери, перегородки, полы, подвесные потолки...(Сделай сам №4•2005)

Рис. 21

Центр и поводок.Собрав станок, можно приступить к обточке центра неподвижной бабки. Лучше сделать центр вставной. Для этого в центре неподвижной бабки высверливают отверстие глубиною 5 см и диаметром 12 мм. В это отверстие вставляют выточенный конусообразно центр (рис. 22).

Рис. 22

Во вставном центре имеется сквозное отверстие а для того, чтобы при необходимости с помощью гвоздя или проволоки, пропущенных через него, центр можно было бы вытащить из шпинделя. Но для того чтобы мы смогли работать на нашем станке, необходимо еще сделать поводковый патрон (рис. 23 и 24).

Рис. 23

Рис. 24

Он представляет собой ровный гладкий диск, изготовленный из твердого дерева диаметром 90 мм, толщиною, равной длине резьбы шпинделя (это при сплошном центре шпинделя) или несколько толще этой резьбы (при съемном центре). В центре поводка просверлено отверстие а (рис. 23 и 24), в которое свободно проходит полностью центр шпинделя. С одной стороны в диск плотно врезана шестигранная гайка б (та вторая гайка, которая нам была нужна вместе с болтом для шпинделя). Поверх этой гайки врезают четырехугольную пластинку из железа, цинка или меди вввв , привинченную четырьмя винтами. Обтачивают патрон на круг и на плоскость после того, как приделана гайка и он навинчен на шпиндель. Чтобы патрон не навинчивался на резьбе шпинделя дальше чем следует, в конце резьбы высверлена дырочка, в которую вколочен кусочек проволоки С (рис. 7). Отступя на 1 см от края патрона, в него ввинчивают обычный шуруп. Он-то и будет служить поводком. Перед обработкой какой-либо деревяшки в ней просверливают центры, а с одного конца вбивают гвоздь или ввинчивают шуруп так, чтобы он почти полностью был наружу. Поводок, упираясь в этот гвоздь, будет вращать деревяшку (рис. 25).

Рис. 25

В патроне также сверлят три сквозных отверстия ддд (рис. 23) диаметром 6 мм. С помощью шурупов или винтов, продетых с задней стороны, к патрону привинчивают любые деревянные предметы, которые нужно обработать изнутри. Поводковый винт при этом вывинчивают из патрона. Теперь можно приступить к работе на нашем станке.

Работа на станке. Как и всякое ремесло, токарное целиком и полностью зависит от практики. Но какие-то наиболее общие приемы работы изложить следует.

Прежде всего нужно заметить, что искусство точения по дереву зависит от правильности заточки инструмента и, во-вторых, от того, как вы держите стамеску на подручнике во время работы. Управляют стамеской правой рукой, которая держит инструмент почти за самый конец ручки. Она же, правая рука, направляет острие в ту или иную сторону. Левая рука твердо должна прижимать стамеску к подручнику. Неподвижность резца или, точнее сказать, твердость его удержания на подручнике обусловливает не только гладкость обработки, но и безопасность в работе. Слабо удерживаемая стамеска может быть легко выбита из рук. Нужно иметь в виду, что стамеска всегда образует определенный угол по отношению к горизонтальной плоскости, мысленно проведенной через центровую ось вращающейся деревяшки. Этот угол изменяется с переменой формы обтачиваемой поверхности. Когда мы обтачиваем цилиндр, то есть когда лезвие стамески движется по прямой, угол ее наклона к горизонтальной плоскости остается постоянным. Если стамеска движется по кривой, то угол ее наклона изменяется тем больше, чем круче сама кривая. При отсутствии угла стамеска начинает скоблить дерево, хотя порою к этому прибегают сознательно. Чем выше скорость вращения, тем глаже получается обработка. При точении деталей большого диаметра скорость вращения может быть меньшей, так как сила самого вращения с возрастанием скорости уменьшается.

Опытный токарь даже на примитивном станке при небольшом наборе инструментов способен выточить удивительные вещи. Конечно, возможности нашего самодельного станка неизмеримо возрастут, если для получения вращения к нему приспособить электромотор. Несколько слов скажем об усовершенствованных патронах (рис. 26 и 27).

Рис. 26

Рис. 27

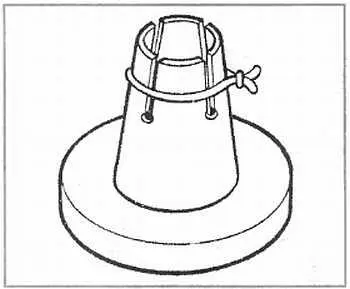

На рис. 26 изображен так называемый самоцентрирующийся патрон. Это деревянный конус, привинченный к планшайбе, выточенный изнутри и разрезанный на четыре части. Поверх патрона надето проволочное кольцо или обруч, при помощи которого в патроне зажимают обрабатываемую деталь.

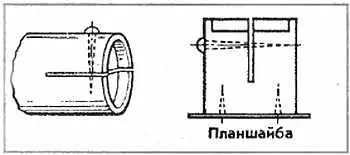

Приспособление, изображенное на рис. 27, предназначено для сжатия небольших обрабатываемых деталей (шашки, кольца и т. п.). В последней части сделано углубление, куда и вставляем перед обработкой деталь. С помощью винта эту деталь плотно сжимают двумя половинками патрона.

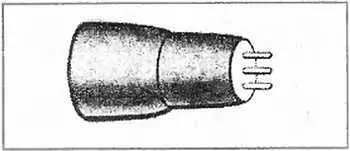

Окажет помощь токарю и такой патрон (рис. 28) конической формы с тремя стальными шипами. На эти шипы надевают обрабатываемую деталь и зажимают ее задней бабкой. Напомним, эти вспомогательные патроны выполнены из твердых пород дерева. Впрочем, их можно сделать и из металла.

Рис. 28

В.В. Ильин, М.С. Кананыкин

В настоящее время только 52,7 % населения обеспечено магистральным газом, только 10 % из них проживает в сельской местности и использует газ для отопления.

Основным топливом для обогрева сельского дома являются дрова, а источником тепла — печи. Их миллионы, и от их исполнения, эксплуатации и ремонта зависит пожаробезопасность сельской застройки. Сельский дом, как бы он ни был сделан, будет иметь теплопотери, а теплоотдача печей должна компенсировать их с допуском ±15 %. Обогрев помещения печью, теплоотдача которой меньше теплопотерь, приведет к перегреву печи, ее быстрому разрушению.

Для обеспечения пожаробезопасности дома необходимо:

1) соответствие теплоотдачи печи теплопотерям обогреваемого помещения;

2) надежную защиту конструкций дома от перегрева;

3) соблюдение правил эксплуатации печей.

Отопительные печи должны компенсировать теплопотери жилого дома, выходящие на внешнюю сторону: стены, окна, двери, полы и потолки. Удельные теплопотери представлены в табл. 1.

Для иллюстрации подсчета теплопотерь дома и подбора печей произведем расчеты применительно к одноэтажному дому, планировка которого представлена на рис. 1.

Рис 1. Планировка дома:
