При питании паяльника напряжением 6,3 В потребляемый ток составляет около 3 А. Имея мощность 20 Вт, он работает приблизительно так же, как прибор с внешним нагревателем мощностью 70 Вт. Концы нихромовой спирали лучше присоединить к проводам питания маленькими винтами с гайками и шайбами, продев их через тонкие керамические трубочки. Описанный электропаяльник экономичен, надежен, безопасен в работе и рассчитан на длительный срок эксплуатации без ремонта.

* * *

Перемотку паяльника без использования слюды можно произвести следующим образом. На корпус паяльника наносят слой силикатного клея (жидкого стекла), прокаливают его на некоптящем пламени до получения огнеупорной пены. Излишки пены в дальнейшем зачищают.

Для повышения надежности изоляционного слоя эту операцию следует повторить несколько раз. Затем обычным способом производят намотку, а поверх снова наносят слой клея и прокаливают таким же образом (но ни в коем случае не включением обмотки в электросеть, так как клей в сыром состоянии проводит электрический ток). После прокаливания нагревательный элемент обматывают асбестовым шнуром и закрывают кожухом.

* * *

Печатные платы лучше всего паять паяльником с углублением в торце жала, но таким инструментом неудобно припаивать провода и радиодетали при обычном навесном монтаже. Если же отверстие просверлить не с торца, а сбоку жала паяльника (рис. 2), то таким универсальным паяльником можно будет выполнять любые монтажные работы, в том числе и с применением микросхем.

Рис. 2

* * *

Если вам понадобился паяльник с тонким жалом, а у вас такого нет, то просто навейте на стержень мощного паяльника несколько витков медной проволоки и отогните ее конец перпендикулярно основному жалу паяльника. Затем заточите конец проволоки, облудите, и у вас в руках — новый инструмент (рис. 3, а, б ).

Рис. 3

* * *

Для монтажа компактных электронных схем можно предложить проточить сменный стержень паяльника до диаметра в несколько миллиметров и заточить его конец. Тонкое и длинное жало позволяет вести пайку миниатюрных деталей в труднодоступных местах (рис. 4).

Рис. 4

* * *

Конфигурация жала обычного паяльника не позволяет полностью снимать остатки расплавленного припоя с поверхности.

Роль капилляра, по которому излишки припоя поднимаются вверх и удерживаются жалом паяльника, в таких случаях играет узкий пропил в жале паяльника. Освободить капилляр от припоя можно легким встряхиванием паяльника.

В основании жала специальной тонкой пилочкой или обычной ножовкой по металлу делают пропил толщиной 0,3 мм (рис. 5), а затем вкладывают в него стальную пластинку толщиной 0,3 мм и молотком отбивают место пропила, обеспечив таким образом нужную толщину. Затем жало паяльника обрабатывают напильником, придавая ему окончательно нужную форму. Пропил в жале паяльника дает выигрыш и при работах, когда надо наносить сразу много припоя.

Рис. 5

* * *

Всем нам знакомый паяльник может пригодиться и в качестве термоножа для резки ковровых дорожек и паласов из искусственных волокон. Их края, как правило, лохматятся и имеют неопрятный вид. Этого не произойдет, если воспользоваться насадкой, надеваемой на жало бытового паяльника мощностью 100 Вт.

Приспособление состоит из стального лезвия толщиной 1–2 мм, двух хомутов и винтов М4. Остро заточенное и разогретое паяльником лезвие легко рассекает материал, одновременно оплавляя его края (рис. 6).

Рис. 6

* * *

В современном строительстве часто используются в качестве утеплителя пенопласты различных марок. Это и понятно: материал имеет очень маленькую плотность, а прочность его сравнима с некоторыми сортами древесины. Но в обработке пенопласта не всегда можно признать удобными.

Предлагаемый нож на основе простого паяльника поможет резать этот современный материал без всяких усилий, важно лишь правильно направить инструмент.

Рабочий элемент термоножа — полоска медного листа, которую выкраивают в виде буквы Т и расширенной частью заготовки плотно обертывают жало паяльника — инструмент к работе готов! Придавая «лезвию» различный изгиб, можно получать детали самой замысловатой формы (рис. 7).

Рис. 7

* * *

Аккуратно спаять мелкие детали поможет небольшое усовершенствование — это лупа, укрепленная на корпусе паяльника металлической полоской или проволокой (рис. 8).

Рис. 8

* * *

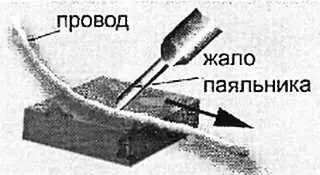

Снять лаковое покрытия с поверхности тонкого провода (диаметром 0,2 мм и меньше) поможет паяльник. Для этого положите провод на деревянную подставку и несколько раз проведите по нему горячим жалом паяльника. Под действием высокой температуры лак тут же сойдет с поверхности провода (рис. 9).

Рис 9 Изогнутая под острым углом металлическая пластинка с вырезом на - фото 32

Рис. 9

* * *

Изогнутая под острым углом металлическая пластинка с вырезом на конце — удобная подставка для электрического паяльника (рис. 10).

Рис. 10

* * *

Хорошей подставкой для паяльника послужит крестовина, свитая из проволоки. Искать ее каждый раз не потребуется — она всегда с паяльником (рис. 11).

Рис. 11

* * *

Удобную подставку для электропаяльника можно сделать из старого, вышедшего из строя громкоговорителя (рис. 12, а ). Основное достоинство такой конструкции — магнитный прижим, исключающий случайное падение раскаленного инструмента на стол (рис. 12, б ).

Рис. 12

* * *

При запаивании каких-либо емкостей, например, ведра, поместите под него зажженную переносную электрическую лампочку, свет от которой поможет вам быстрее обнаружить дефектное место и облегчить работу (рис. 13).

Рис. 13

* * *

Очистить жало паяльника от наслоений окалины и нагара вам поможет наждачная бумага, наклеенная на дощечку, а положенные на наждачную бумагу кусочки олова и канифоли помогут одновременно облудить жало (рис. 14, а, б ).

Рис. 14

* * *

Тем, кто часто занимается паяльными работами, очень поможет небольшой отрезок толстой доски, превращенный в небольшой своеобразный столик для паяльных работ (рис. 15).

Рис. 15

* * *

При работе электропаяльником, имеющим сетевой шнур в хлорвиниловой изоляции, нередки случаи, когда от прикосновения горячего жала она оплавляется, оголяя токоведущие жилы. Обезопасить электрошнур можно, поместив его в термозащитную оболочку. Она состоит из 10–20 круглых керамических изоляторов, применяемых, к примеру, в электроутюгах, жарочных электрошкафах, а также двух фиксирующих муфт, изготовленных из резиновых пробок от лабораторной посуды и уплотнительных пружин.
