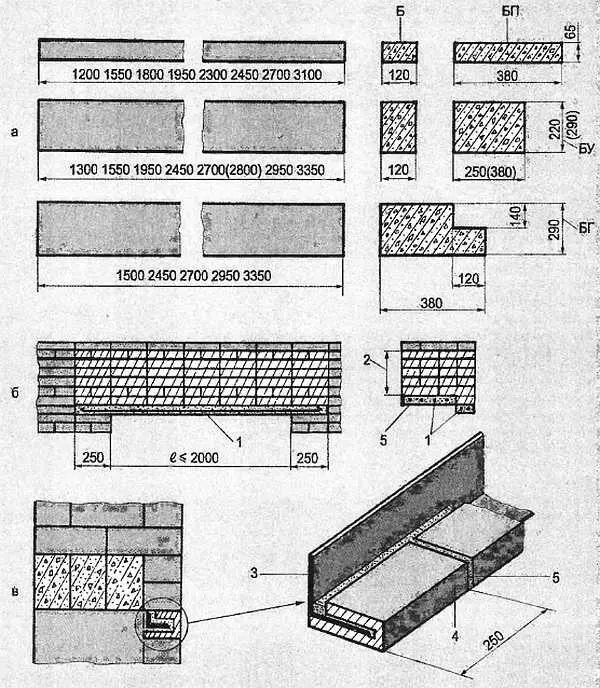

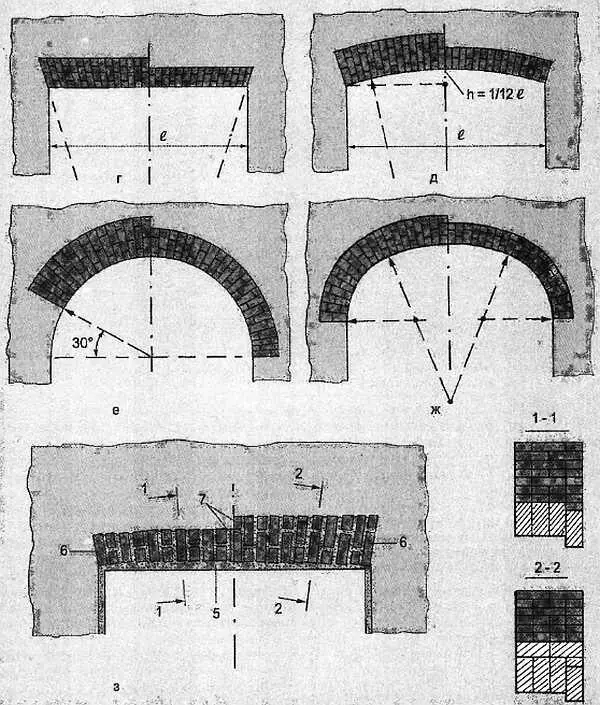

Рис. 11-1. Конструкции перемычек над проемами каменных стен:

а— железобетонные сборные перемычки; б— рядовая кирпичная перемычка; в— облицовка перемычек профильным кирпичом; г, д, е, ж, з— кирпичные перемычки; г— плоская клинчатая; д— лучковая; е— циркульная; ж— коробовая; 1— арматура диаметром 6 мм или полосовая сталь толщиной 20 мм; 2— до плиты перекрытия должно быть не менее 5 рядов кладки; 3— стальной уголок; 4— профильный кирпич; 5— раствор; 6— пята; 7— замок

Рис. 11-2

Рядовые перемычки устраивают из тех же камней, что и стены, с прокладкой арматуры из стальных стержней или полосовой стали, концы арматуры загибают и вводят в простенки на глубину не менее 20 см. Длина перекрываемых пролетов до 2 м.

При больших пролетах применяют армокаменные перемычки. Арматура в таких перемычках назначается по расчету. Железобетонные сборные перемычки маркируют следующим образом: Б — брусковая самонесущая и несущая нагрузку только от кладки над ней; БУ — брусковая усиленная, кроме перечисленных выше, несущая нагрузку от перекрытий и других вышерасположенных элементов; БП — плитная, как и брусковая, рассчитана только на собственный вес и на кладку над ней; БГ — балочная, с нижней опорной полкой, для тех же нагрузок, что и БУ. При возведении стен с отделкой лицевым кирпичом наружный ряд кладки перемычек выполняют из профильного кирпича, навешанного на фасадный элемент перемычки, выполненный из стального уголка.

Перемычки из сборных железобетонных элементов обычно проектируют комбинированными из нескольких брусковых или балочных. Устанавливают несущие перемычки к внутренней стороне стены, самонесущие — к наружной. Иногда люди, не знакомые со строительной механикой, задают вопрос: почему устанавливают одинаковые перемычки как на первом этаже здания, так и на пятом? Ведь, следуя логике, нагрузка от веса стены на первом этаже должна быть большей, соответственно и перемычка — мощнее. Дело в том, что стены выполненные из мелкоразмерных деталей, образуют над проемом самонесущий свод (рис. 12).

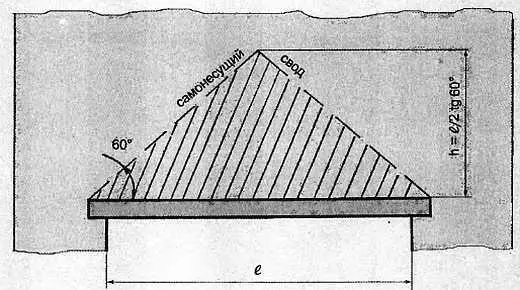

Рис. 12. Распределение нагрузки в стенах из природных и искусственных камней

На перемычку воздействует только заштрихованная часть кладки. Так что читателю достаточно знать лишь длину перекрываемого проема, а необходимые перемычки ему предложат на заводе железобетонных изделий, так как они все давно просчитаны.

Клинчатые и арочные перемычки укладывают по опалубке из камней, устанавливаемых на ребро или стоймя по отношению к верху перекрываемого проема. Выкладывают их с двух сторон от пят к центральному камню (замку).

Для прерывания мостика холода между брусками перемычек рекомендуется устанавливать жесткий плитный утеплитель из пенополистирола. Толщина такого вкладыша, конечно, не позволяет считать перемычку утепленной, но мостик холода он все же прерывает (рис. 13).

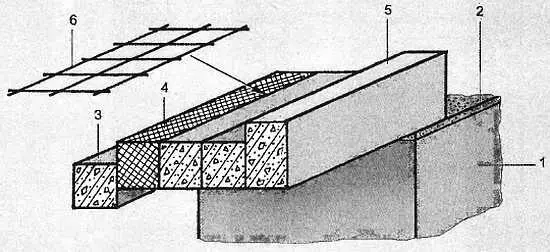

Рис. 13. Прерывание мостика холода в сборной железобетонной перемычке:

1— кирпичная стена; 2— растворная постель; 3— рядовая железобетонная перемычка; 4— вкладыш из жесткого утеплителя ( Р = 100–200 кПа); 5 — усиленная железобетонная перемычка; 6— арматурная сетка ( д = 3–4 мм)

Перекрытия малоэтажных жилых домов чаще всего выполняют двух видов: деревянные и сборные железобетонные. Железобетонные перекрытия применяются чаще и все более вытесняют деревянные. Перекрытие из дерева применяется в основном в зданиях с рублеными и брусчатыми деревянными стенами, то есть там, где невозможно применение сборного железобетона.

Несущими элементами деревянных перекрытий являются балки, изготавливаемые преимущественно из древесины хвойных пород. Расстояния между балками и размеры их сечения определяют расчетом. Выбрав шаг установки балок перекрытия и определив нагрузку, давящую на нее, можно подобрать размеры сечений балок по таблице.

Полная нагрузка на 1 м 2перекрытия складывается из собственной массы перекрытия и временной (бытовой) нагрузки. Собственную массу междуэтажных перекрытий принимают 220–230 кг/м 2. Чердачных и надподвальных в зависимости от массы утеплителя — 250–300 кг/м 2. Бытовая нагрузка — 200 кг/м 2.

При заделке балок в кирпичные стены конец балки отпиливают под углом 60°, антисептируют и обертывают (кроме торцевой части) рубероидом. Отпиленный под углом и оставленный открытым конец балки позволяет ей дышать, то есть отдавать излишнюю воду (рис. 14).

Рис. 14. Заделка деревянной балки в кирпичную стену:

1— кирпичная стена; 2— деревянная балка; 3— конец балки, обработанный антисептической пастой или обернутый рубероидом; 4— гидроизоляция из 2-х слоев рубероида

Железобетонные панели перекрытия более надежны и долговечны. Они не боятся сырости, не горючи и менее трудоемки, но для их монтажа требуется подъемный кран. Заводами железобетонных изделий выпускаются пустотные плиты перекрытия высотой 220 мм, шириной 1; 1,2; 1,4; 1,8; 2,4; 3,6 м, длина их варьируется от 2,4 до 7,2 м с градацией размеров 300 мм (модуль 3). Читателю нужно заранее узнать, какие типоразмеры пустотных плит перекрытий выпускают на близко расположенных заводах, и только потом выбирать пролетное расстояние между осями несущих стен. Вполне может случиться такая ситуация, что запроектированные вами плиты местным заводом не выпускаются, и их придется привозить из-за тридевяти земель. Заводы, как правило, имеют опалубки нескольких типоразмеров плит, и специально для вас не будут переделывать оснастку.

Современные теплотехнические требования ужесточили ширину опирания плит на стену. Теперь между плитой и стеной устанавливают теплоизоляционный вкладыш, прерывающий мостик холода (рис. 15).

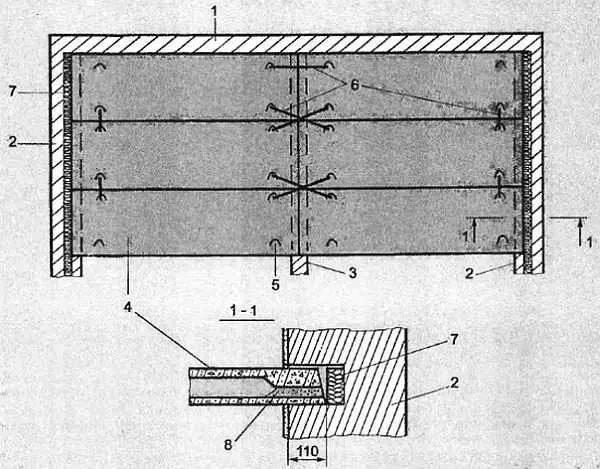

Рис. 15. Фрагмент плана перекрытия из железобетонных плит:

1— наружная самонесущая стена; 2— наружная несущая стена; 3— внутренняя несущая стена; 4— железобетонная плита перекрытия; 5— монтажные петли; 6— проволочная ( д = 6 мм) скрутка; 7— теплоизоляционный вкладыш, прерывающий мостик холода; 8— раствор
