а— расположение окон на кровле; б— металлический фартук (аналогичный на рис. 34); в— наклонный блок; г— металлические накладки; I, II— последовательность установки на кровле

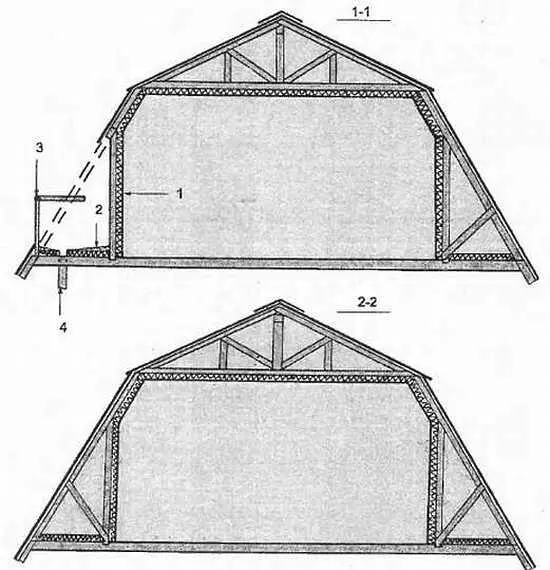

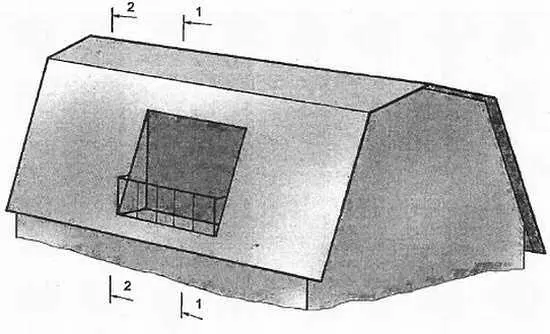

Рис. 44. Устройство балкона в нише мансардной кровли:

1— утеплитель; 2— цементно-песчаная стяжка; 3— ограждение балкона; 4— сливная труба. Примечание: вертикальные окна в нише кровли выполняют аналогично

Увеличение площади и этажности мансард влечет за собой изменение силовых конструкций крыш и перекрытий. В домах с каменными стенами желательно выполнить перекрытие из железобетонных плит, в рубленых домах — применять балки из бревен. Обрешетки на скатах такой крутизны ставят такие же, как описывалось выше, кроме обрешеток под профилированные стальные листы. Под них допускается выполнять обрешетку из брусков 50х50 мм с шагом 50 см. Крепление всех штучных элементов кровли (волнистых листов и черепицы) дополняют противоветровыми скобами, которые в этом случае будут препятствовать сползанию самих элементов. Самоклеющиеся битумные плитки дополнительно крепят гвоздями, а стальные кровли — кляммерами. В остальном технология кровельных работ не отличается от традиционной.

Устройство мансардных ниш под вертикальные окна и лоджии представлено на рис. 44, вертикальных окон с выступом от ската кровли — на рис. 43. Принципиальное устройство наклонных окон не отличается от общепринятых, но требует более тщательного выполнения работ (рис. 43, б, в, г ). Окно обрамляют металлическим воротником по аналогии с обрамлением дымовых и вентиляционных труб и накрывают защитными уголками. Но все-таки будет лучше использовать в качестве наклонных окна, выполненные индустриальным способом. На отечественном рынке окна представлены датской фирмой «Велюкс» и отечественной «Браас-ДСК-I». Окна фирмы «Велюкс» открываются на 180° относительно центральной оси. Окна «Браас» при открытии сдвигаются в сторону.

Рис. 45. «Зеленая крыша»:

1— жилой дом; 2— гараж; 3— «зеленая крыша»; 4— ограждение террасы; 5— водослив; 6— растительный слой; 9— гравийный дренажный слой; 10— мастичный или рулонный слой, пропитанный гербицидами; 11— гравий, втопленный в мастику (слой скольжения); 12 — рулонный гидроизоляционный ковер; 13— утеплитель; 14— пароизоляция; 15— легкий бетон или отсыпка по уклону; 16— железобетонная плита покрытия

Крыши в процессе длительной эксплуатации или в результате небрежно выполненных работ приобретают общие или местные повреждения деревянных силовых конструкций, кровельного материала, который нужно заменить. Характерными дефектами силовых конструкций являются увеличенный прогиб стропильных ног, расхождения сопряжений во взаимных врубках вследствие усыхания древесины, загнивание участков стропил или мауэрлатов в местах длительных протечек кровли (особенно в ендовах и у карнизов). Характерными дефектами кровель являются нарушения защитной покраски, протечки в сопряжениях с трубами и другими надстройками, намокание утеплителя (рис. 46).

Рис. 46. Характерные уязвимые места крыш

Деревянные конструкции крыш служат десятки, а иногда и сотни лет, но в неблагоприятных условиях они могут разрушиться за несколько лет и даже месяцев. Главным условием длительной эксплуатации деревянных конструкций является их нормальное влажностное состояние. При влажности древесины более 23 % (воздушно-сухое состояние), застойном воздухе, положительной температуре и при наличии грибковой инфекции (обычно имеются постоянно) складываются благоприятные условия для загнивания древесины и размножения дереворазрушающих грибков. Такие условия возникают либо из-за применения сырой древесины или увлажнения ее в процессе эксплуатации, либо из-за недостатков конструирования или строительства, вследствие которых древесина в конструкции закупоривается и не проветривается.

• Загнивание стропильных ног и мауэрлата(рис. 47).

Рис. 47. Загнивание стропильных ног и мауэрлата

Причины повреждения:

1. Использование при строительстве сырой древесины (влажность более 25 %) и недостаточная вентиляция чердака (высоко расположенные слуховые окна, малая их площадь, отсутствие чердачных продухов). Отсутствие или повреждение пароизоляции, отсутствие воздушных продухов или закупоривание их концов, применение сплошной (без зазоров) контробрешетки вместо разреженной (в варианте теплых мансардных кровель).

2. Увлажнение древесины стропильных ног и мауэрлата при протечке кровли.

3. Отсутствие гидроизоляционного слоя между древесиной и кладкой и увлажнение древесины от кладки.

Способы восстановления и усиления (рис. 48).

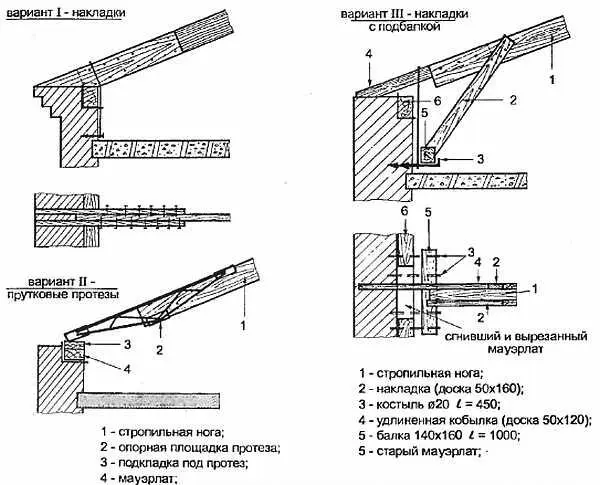

Рис. 48. Способы восстановления и усиления загнивших стропильных ног и мауэрлатов:

1— стропильная нога; 2— накладка (доска 50х 60); 3— костыль диаметром 20, I = 450; 4— удлиненная кобылка (доска 50х120), 5— балка 140х160, I = 1000; 6 — старый мауэрлат

Примечание: здесь и далее будут описаны способы восстановления элементов кровель, не связанных с ошибками при строительстве, так как брак (например, неустройство воздушных продухов в конструкции крыши) нужно просто ликвидировать.

Вариант I.Деревянные накладки применяют при одиночном повреждении стропильных ног. Усиление проводят установкой деревянных накладок, пропускаемых через вырезы в подстропильном брусе. Опирание накладок на стену должно быть всем торцом с последующей установкой проволочной скрутки.

Вариант II.Прутковые протезы применяют при массовом повреждении стропильных ног. До начала работ поврежденную стропильную ногу укрепляют на временных опорах, разбирают покрытие и выпиливают сгнившую часть ноги или мауэрлата. Протез надевают на стропильную ногу и укладывают на мауэрлат. Спиленный торец стропильной ноги упирают в опорную площадку протеза, которая предотвращает ее сползание. Жесткость верхнего сжатого пояса протеза обеспечивает раскосная решетка.
