Евгений Колосов - Инженерные системы для дачного участка

В остальном устройство нисходящего колодца практически не отличается от описанного выше, да и принцип забора воды сохраняется, с той лишь разницей, что в колодце нисходящего типа вода попадает в резервуар не снизу, как в восходящем колодце, а со стороны боковой стенки. Поскольку она может быть загрязнена частицами грунта, то возникает необходимость ее фильтрации. Для этого поперек водоносного слоя следует устроить дренажную стенку из щебня, гравия или чистого речного песка, а также разделить короб на две части, возведя поперек тока воды перегородку из любого подручного материала. Вода поступает в первое отделение (назовем его приемным), отстаивается и, достигнув верха перегородки, переливается во второе отделение, оттуда течет по сливному отверстию и через переливную трубу поступает в водоотводную канаву.

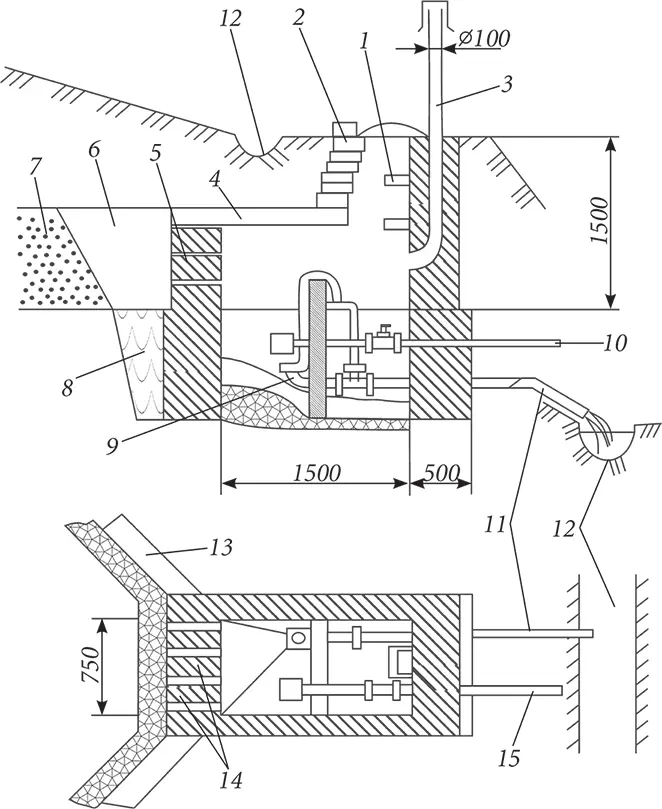

Рисунок 4. Ключевой колодец нисходящего типа (размеры указаны в миллиметрах): 1) ходовые скобы; 2) кирпичная кладка; 3) вентиляционная труба; 4) перекрытие; 5, 14) дренаж; 6) гравийный фильтр; 7) водоносный горизонт; 8) глиняный замок; 9) сливная воронка; 10, 15) водозаборная труба; 11) переливная труба; 12) водоотводная канава; 13) открылки

Каптажную камеру следует регулярно осматривать, устранять дефекты, очищать, а на зиму утеплять.

2. Другой достаточно простой и дешевый способ – выкопать колодец, глубина которого обычно достигает 10–15 м. Но надо помнить, что колодец обеспечит примерно 200 л воды в час, после чего должно пройти время, чтобы он снова наполнился. Такого количества воды достаточно для бытовых нужд (приготовления пищи, мытья посуды) и полива огородных грядок, причем эти действия не могут совершаться одновременно. Кроме того, прежде чем использовать колодезную воду для питья, ее следует отдать на химический и бактериологический анализ, чтобы убедиться в том, что она не содержит опасных веществ, например солей тяжелых металлов и иного, а также болезнетворных микроорганизмов (к слову сказать, подобные анализы необходимо проводить регулярно).

Колодцы, в которых для подъема воды устраивают шахты (из древесины, кирпича, бетона и железобетона), называются шахтными (рис. 5). Конструктивно они состоят из таких частей, как:

♦ оголовок – это наземная часть, которая предназначена для защиты воды от пыли, мусора, животных, а зимой препятствует обледенению колодца. Сверху на оголовок кладут крышку, которая с одной стороны должна плотно закрывать отверстие, а с другой – легко удаляться (сдвигаться, подниматься и т. п.), давая возможность беспрепятственно набирать воду;

♦ ствол, представляющий собой собственно шахту колодца. Это самая длинная и прямая его часть. Она бывает разной формы – круглой (самая оптимальная), квадратной (самая простая в реализации), прямоугольной и даже шестигранной (все зависит от личных вкусов и предпочтений) – при поперечном сечении 1–1,5 м, что является удобным при выполнении работ. Чтобы грунт не осыпался со стен шахты и не засорял воду, их укрепляют, отделывая деревянными, кирпичными, бетонными стенками, которые должны максимально плотно укладываться друг на друга, чтобы не допустить попадания в колодец верховодки, перенасыщенной влагой почвы и пр.;

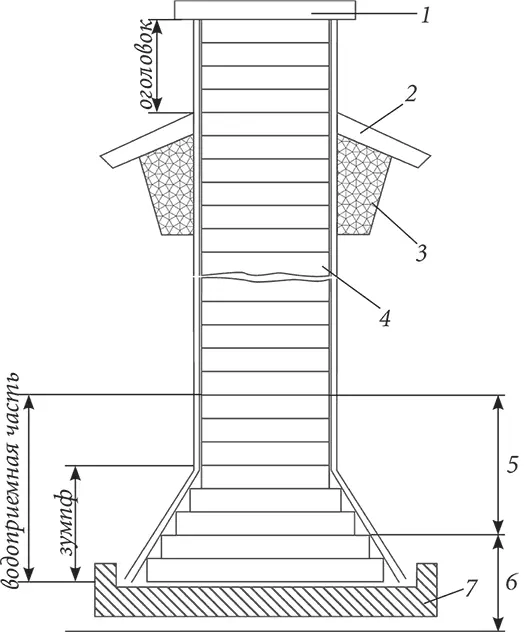

Рисунок 5. Устройство шахтного колодца: 1) крышка; 2) отмостка; 3) глиняный замок; 4) стенки; 5) водоносный слой; 6) водоупорный слой; 7) донный фильтр

♦ водоприемная часть – это нижняя часть ствола, которая служит резервуаром для воды. Она может иметь разную глубину, но, как правило, это 2 м. Эту часть конструкции колодца необходимо выполнить из самого устойчивого к неблагоприятным условиям эксплуатации материала;

♦ зумпф, или нижняя часть водоприемного ствола, которая устраивается в тех случаях, когда производительность водоносного горизонта недостаточна. Для сбора воды зумпф располагают ниже водоносного слоя, выполнив его в виде шатра, благодаря чему водоприемная часть колодца значительно увеличивается.

Строительство шахтного колодца возможно в различных грунтах, но важно знать свойства каждого из них и соблюдать технику безопасности. В зависимости от глубины колодца и качества грунта выбирают разные технологии для сооружения колодца.

При небольшой глубине залегания водоносных пластов под колодец выкапывают шахту (проще всего построить колодец в плотных грунтах), из которой вручную или механизированным способом выбирают грунт и обустраивают ствол в виде деревянного сруба или вертикального канала, обложенного кирпичом, природным камнем или выполненного из бетонных, железобетонных колец (колодцы из кирпича, камня и бетонных колец называют трубчатыми – по форме ствола, который бывает круглым и напоминает трубу).

Технология строительства колодца с деревянным срубом (рис. 6) включает следующие этапы:

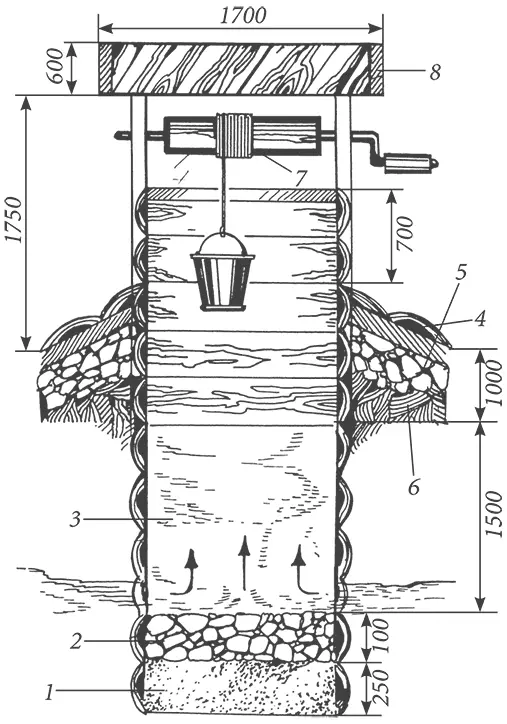

Рисунок 6. Деревянный шахтный колодец (размеры указаны в миллиметрах): 1) песок; 2) щебень (гравий); 3) уровень воды; 4) отмостка; 5) гравий; 6) глиняный замок; 7) ворот; 8) навес

♦ подготовку шахты. Для этого выкапывают котлован на всю глубину, чтобы было удобно осуществлять работы с наружной стороны сруба. При этом следует укреплять стенки щитами опалубки или делать их с откосами, чтобы предотвратить осыпание мягкого грунта. Кроме того, важно не допустить повышения давления на стенки шахты, поэтому весь вынутый грунт надо складывать на расстоянии не менее 10–15 м от места строительства;

♦ изготовление сруба. Древесину для него следует подбирать устойчивую к влаге, гниению, без каких-либо дефектов (например, сучковатости) и обязательно здоровую, не поврежденную насекомыми или грибами. Чем качественнее будет древесина, тем дольше она прослужит, поскольку замена венцов в колодце – работа тяжелая, требует много времени и затрат. Для части, в которой будет стоять вода, применяют бревна сечением 160–180 мм, для надводной части – более толстые, сечением 220 мм (это вызвано тем, что она в большей степени подвержена разрушению). Бревна можно заменить брусом сечением 150 X
