Твердотопливные котлы подразделяются на одно-и двухконтурные. Двухконтурные котлы служат не только для обогрева помещений, но и для нагревания воды.

АТВ—17,5 представляет собой котел, состоящий из двух емкостей цилиндрической формы, которые вставлены одна в другую (рис. 18). Внутренняя емкость относится к отоплению, наружная – к горячему водоснабжению. Вода, предназначенная для отопления помещений, нагревается с помощью трубы, находящейся внутри теплообменника. По этой трубе проходят дымовые газы из топки. С помощью смежной цилиндрической поверхности и четырех скобовидных труб происходит перераспределение тепла между системами отопления и горячего водоснабжения. Эта поверхность омывается водой из обеих систем.

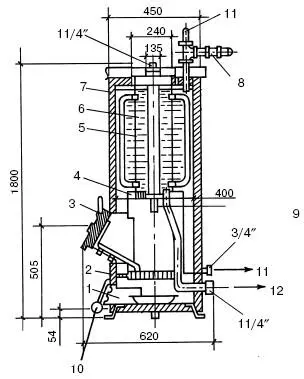

Рис. 18. Двухконтурный твердотопливный водогрейный агрегат АТВ-17,5: 1 – зольник; 2 – колосник; 3 – дверца топки; 4 – топка; 5 – теплообменник горячего водоснабжения; 6 – теплообменник отопления; 7 – корпус; 8 – предохранительный клапан; 9 – фурмы для подачи вторичного воздуха; 10 – дверца зольника; 11 – горячая вода; 12 – труба к отопительным приборам

Конструкция топки такова, что котел может работать бесперебойно около 8 ч даже без обслуживания. Топка вмещает в себя примерно 30 кг твердого топлива. В дверце зольника выполнены отверстия, через которые поступает первичная порция воздуха, проходя при этом через колосниковую решетку. Вторичный воздух, используемый для сжигания выделившихся при горении топлива летучих веществ, подается через фурму в надтопливное пространство. В табл. 13 даны технические характеристики котла АТВ-17,5.

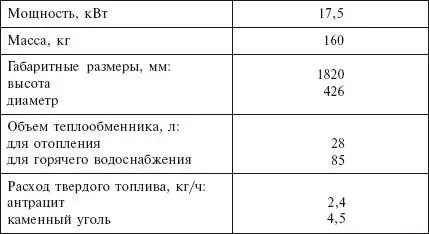

Таблица 13

Технические характеристики двухконтурного котла АТВ-17,5

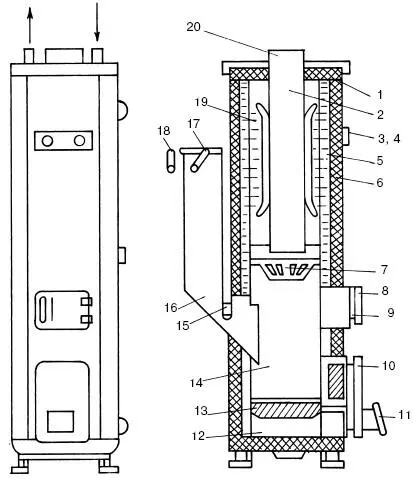

Рис. 19. Водогрейный двухконтурный агрегат АТВ-23,2 (модель 3107): 1 – кожух декоративный; 2 – газоход; 3-4 – термометры манометрические; 5 – теплообменник; 6 – теплоизоляция; 7 – чугунный отражатель; 8 – загрузочная дверца; 9 – фурмы для подачи вторичного воздуха; 10 – растопочная дверца; 11 – дверца зольника; 12 – зольник; 13 – колосниковая решетка; 14 – топка; 15 – заслонка; 16 – загрузочный бункер; 17 – стопор; 18 – затвор; 19 – теплообменник горячего водоснабжения; 20 – дымоотводящий патрубок

Путем модернизации котла АТВ-17,5 был создан агрегат марки АТВ-23,2 (рис. 19). Новая модель оснащена загрузочным бункером для подачи топлива емкостью 45 кг, что дает возможность котлу работать без обслуживания в течение 24 ч. Из бункера топливо подается в наклонную часть колосниковой решетки. Имеющаяся заслонка регулирует подачу топлива, и толщина его слоя на колосниках остается постоянной.

Котел такого типа может обогревать дом площадью около 100 м2. В табл. 14 даны технические характеристики котла АТВ-23,2.

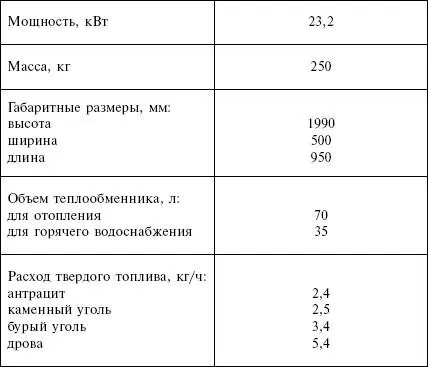

Таблица 14

Технические характеристики двухконтурного котла АТВ-23,2

Котлы этого типа устанавливают в тех загородных домах, куда невозможно подать магистральный газ. Жидкотопливные котлы намного удобнее и проще в обслуживании и эксплуатации, чем твердотопливные. Эти агрегаты не требуют трудоемкого ухода, потому что работают автоматически весь отопительный сезон, после окончания которого проводят профилактический осмотр и при необходимости ремонт. Главным преимуществом жидкотопливных котлов является автономность системы отопления.

Тем не менее, устанавливая котел такого рода в своем доме, вы прежде всего должны позаботиться о подходящем помещении для хранения емкостей с топливом. Дизельное топливо выпускается в пластмассовых или стальных емкостях. Первые из них легкие и дешевые, но при длительном хранении следует выбирать стальные емкости или пластмассовые, но с двойными стенками. Нельзя хранить дизтопливо в прозрачных емкостях, потому что под действием света оно теряет свои свойства.

Можно устроить хранилище топлива в специально оборудованном помещении или хранить его снаружи дома закопанным в землю на глубину промерзания. Второй способ хранения более экологичен, потому что даже при закрытых емкостях дизтопливо издает специфический запах.

При работе котла дизтопливо полностью испаряется, а выделившиеся летучие вещества сгорают вместе с парами воздуха. Но при этом образуется большое количество серных выделений, которые осаживаются на стенках котла, особенно если температура воды невелика. Поскольку в стальном котле конденсата обычно бывает намного больше, жидкотопливные котлы изготавливают чаще всего из чугуна, хотя они становятся более тяжелыми.

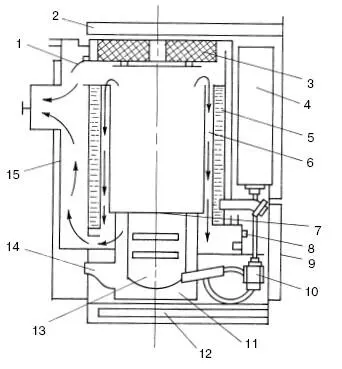

Рис. 20. Котел отопительный АОЖВ: 1 – шибер; 2 – откидная крышка; 3 – крышка теплообменника; 4 – бак для топлива; 5 – теплообменник; 6 – экран; 7 – пламенная труба; 8 – люк; 9 – стенка передняя; 10 – дозатор; 11 – кожух горелки; 12 – поддон; 13 – горелка; 14 – регулятор воздуха; 15 – короб дымовой

Как правило, все жидкотопливные котлы монтируются в специально отведенных помещениях, в которых должна быть хорошая вентиляция и температура не ниже 7° С. Установив на трубопроводе, подающем топливо в котел, фильтры тонкой очистки, можно значительно продлить срок эксплуатации котла.

Жидкотопливный котел АОЖВ (рис. 20). Он представляет собой прямоугольный металлический шкаф, снабженный откидными крышками, дающими возможность производить осмотр, обслуживание и ремонт котла. В лицевой части агрегата установлен топливный бак емкостью 16 л, имеющий указатель топлива поплавкового типа. Этого количества топлива хватает для бесперебойной работы котла в течение 15 ч.

В нижней части котла установлена горелка с теплоизоляционным кожухом, создающим направленное движение воздуха в сторону горения, которая имеет естественный подсос воздуха. Над горелкой установлена пламенная труба, оснащенная теплоизолирующей крышкой и экраном.

Водогрейный котел имеет теплообменник, который образуют два концентрически расположенных цилиндра. Пространство между этими цилиндрами заполнено водой. Сверху и снизу теплообменника имеются краны для подачи холодной и отвода горячей воды. Позади теплообменника, на его стенке, смонтирован дымовой короб, оснащенный шибером, который регулирует подачу воздуха и направляет отвод дымовых газов.
