В настоящее время существует огромное количество конструктивных решений трансформируемых перегородок, однако легче всего в домашних условиях изготовить легкую раздвижную перегородку в виде двух дверных полотен (рис. 13), которые передвигаются по двум обособленным направляющим и при открытом проеме прячутся в специальную нишу (карман). Также вы можете изготовить легкую мягкую перегородку и перегородку в виде раздвижной двери на верхней подвеске.

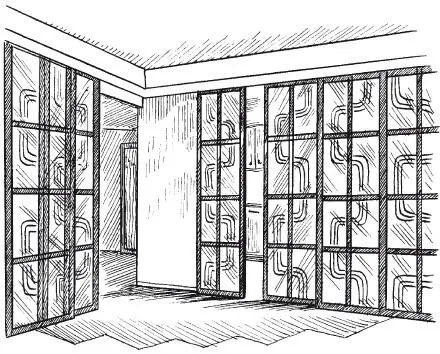

Рис. 13. Общий вид легкой раздвижной перегородки

Легкая раздвижная перегородка. Полотна такой перегородки вы можете сделать в виде панели трехслойной конструкции или в виде остекленной рамы.

В первом случае из деревянных брусков сечением 40 х 50 мм вам нужно изготовить раму с поперечным бруском посередине и с обеих сторон обшить ее древесно-волокнистыми плитами. При необходимости внутреннее пространство рамы вы можете заполнить звукоизоляционными материалами. Поверхность полотен оклейте пленочными или рулонными материалами.

Вместо ДВП вы вполне можете использовать декоративную фанеру, бумажно-слоистый пластик, а также другие листовые материалы.

Для изготовления остекленной рамы (рис. 14) вам потребуются бруски обвязок (горбыльков). В заготовках выберите фальцы для установки стекол. Кроме того, заранее заготовьте штапики для закрепления стекла в фальцах.

Горбыльки для разбивки рамы на более мелкие участки сделайте из брусков, толщина которых равна обвязкам, а ширина составляет 24–40 мм.

В торце верхней обвязки полотна выберите паз трапециевидной формы размером приблизительно 20 х 20 мм. В нижнем торце обвязки с двух сторон полотна на расстоянии 150–200 мм от его углов закрепите два ролика. Если они небольшого размера, прикрепите их удерживающими пластинами непосредственно к торцу обвязки. Для крепления роликов большого диаметра выберите шпунт на глубину, равную радиусу ролика плюс 5 мм.

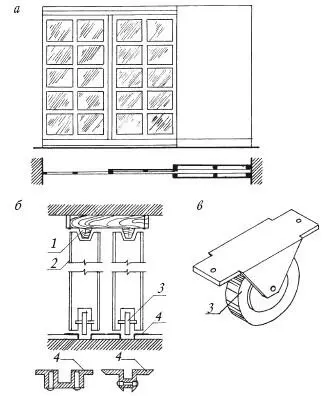

Рис. 14. Изготовление остекленной рамы для перегородки:

а – общий вид остекленной рамы; б – узлы сопряжения с полом и потолком; в – общий вид ролика: 1 – направляющая рейка; 2 – полотно перегородки; 3 – ролик; 4 – нижние направляющие

По линии движения полотен на полу сделайте две параллельные друг другу направляющие в виде канавок прямоугольного сечения глубиной не более 6–8 мм и такой шириной, которая обеспечит свободное движение роликов. Канавки вы можете изготовить из двух металлических уголков 25 х 25 мм, между которыми уложен металлический стержень прямоугольного сечения.

Чтобы перегородка была устойчивой и находилась в вертикальном положении, в верхней части перегораживаемого проема разместите доску и закрепите на ней две направляющие рейки трапециевидной формы сечением 18 х 20 мм и длиной, равной длине проема.

Чтобы при выдвижении одного из полотен за ним двигалось другое, в нижней части каждого прикрепите обрезок алюминиевого уголка размером 25 х 25 х 30 мм. При этом выступающие полки уголков при выдвижении первого полотна должны накладываться друг на друга. Если хотите, замените алюминиевые уголки деревянными брусками.

На вертикальной обвязке первого полотна прикрепите штапик притвора с пазом трапециевидной формы сечением 18 х 20 мм, а на стене в месте примыкания полотна – штапик соответствующей формы и размера.

Карман для задвигания полотен перегородки должен быть шириной 190–200 мм и длиной, равной ширине полотна минус 40–45 мм. Вы можете сделать его из брусков, укрепив их между полом и потолком. С обеих сторон обшейте карман гипсокартоном, ДСП, ДВП или другими листовыми материалами, а затем отделайте с учетом отделки стен перегораживаемого помещения.

Торцы стенок кармана прикройте штапиками из реек сечением 55 х 15 мм таким образом, чтобы между ними получился проем для двух полотен шириной 100–115 мм.

Для изготовления кармана вы можете использовать облицованные шпоном под цвет мебели в комнате древесностружечные плиты.

В нижней части стены внутри кармана установите доску с резиновыми ограничителями. Места примыканий кармана к стене прикройте штапиками. Все деревянные элементы вы можете покрыть прозрачным лаком.

Легкая мягкая перегородка. Для изготовления такой перегородки (рис. 15) вам потребуются пленочные материалы на тканевой основе, деревянные бруски и ролики. Мягкую перегородку рекомендуется использовать в помещениях высотой 2,6–2,7 м.

Для устройства перегородки прежде всего разметьте место ее установки. Затем просверлите в брусьях сечением 55 х 40 мм и длиной, равной расстоянию между стенами, отверстия диаметром 2 мм. Отверстия должны быть по всей длине брусьев на расстоянии 600–800 мм одно от другого.

После этого приложите брусья к потолку вдоль линии разметки и шилом отметьте места установки дюбелей или пробок. Закрепите брусья и с обеих их сторон шурупами с шагом 600–800 мм прикрепите рейки сечением 25 х 100 мм. В нижней части реек закрепите по два металлических уголка, длина которых должна быть на 60–65 мм меньше длины брусьев, что обеспечит возможность установки роликов.

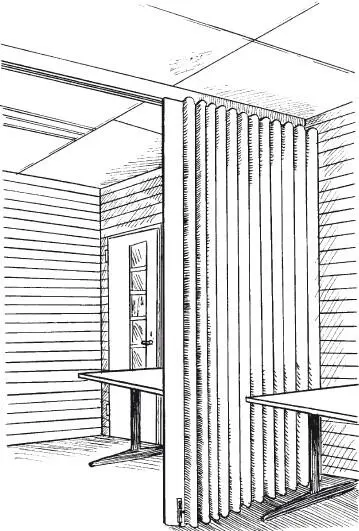

Рис. 15. Общий вид мягкой перегородки

Между полками уголков оставьте зазор в 4–5 мм, по которому будет продвигаться пластинка, соединяющая ролики с перегородкой. Пластинку сделайте из куска текстолита, алюминия или стали толщиной 2–3 мм. Ее размер должен быть 60 х 70 мм.

В верхней части пластинки просверлите два отверстия диаметром 5–6 мм, расстояние между центрами которых должно быть 30 мм. В этих отверстиях на оси закрепите две пары роликов диаметром 25–28 мм.

При использовании роликов диаметром больше указанного увеличьте ширину боковых планок и опустите ниже уголки.

Там же прикрепите так называемые ползунки, которые будут обеспечивать плавное передвижение вертикальных планок при открывании и закрывании мягкой перегородки (рис. 16).

Нижнюю часть пластины присоедините к ведущей вертикальной планке перегородки с помощью двух уголков размером 25 х 25 х 60 мм.

Для каркаса возьмите рейки сечением 30 х (10–15) мм в количестве, необходимом для выбранной длины перегородки. При расчете количества реек учитывайте, что они должны соединяться между собой попарно и располагаться друг от друга при закрытой перегородке на расстоянии 140–150 мм.

После этого нарежьте полоски тонкого бумажно-слоистого пластика размером 25 х 70 мм в количестве, равном числу реек.
