Валерий Хорев - Ремонт и реставрация мебели и предметов антиквариата

Если не принимать в расчет редкую необходимость в какой-нибудь особо хитроумной фасонной цикле, то вам с избытком хватит нескольких пластинок простых очертаний (масштаб 1:1). Обратите внимание на легкую выпуклость режущих кромок (рис. 3, 4). Ее наличие концентрирует прилагаемое усилие и дает дорожку с мягким, размытым краем, сглаживая контрасты и образуя в итоге поверхность без явных полос или пятен.

Собственно говоря, рост ассортимента сводится к вариациям по размеру. Так, для финальной, чистовой обработки плоскостей нужна широкая цикля с почти линейной кромкой. Их удобно делать из коротких полотен так называемой «шлицовки», причем рабочими являются все четыре или пять сторон (рис. 5).

Грубая предварительная обдирка, наоборот, требует суровых «машинных» пил с толщиной полосы 2,5–3 мм, у которых сточены зубья (рис. 6, 7).

Довольно часто, если не сказать постоянно, встречаются протяженные вогнутые профили – всевозможные канавки, желобки, фрагменты карнизов и т. д. Чтобы зачистка шла аккуратно, радиус цикли должен соответствовать (чем полнее, тем лучше) кривизне обрабатываемой детали. Поэтому для каждой новой работы округлые цикли приходится слегка подгонять под конкретный предмет (рис. 8, 9).

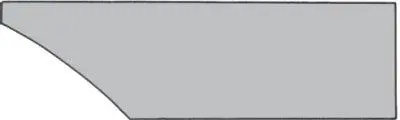

Рис. 3, 4

Рис. 5

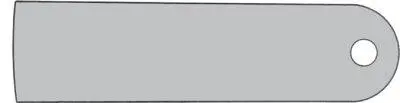

Рис. 6

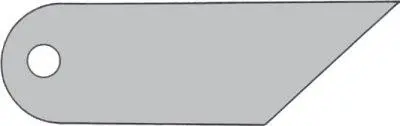

Рис. 7

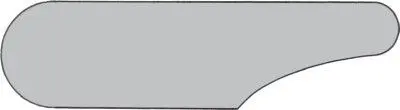

Рис. 8, 9

Напротив, выпуклые поверхности (в основном точеных деталей) требуют легкой вогнутости кромки, каковая придается какому-либо незадействованному до сих пор скосу, чтобы не делать специальную циклю (рис. 5, 8).

По ходу дела циклю нужно постоянно подтачивать. Как только вы почувствовали, что сталь перестала очень характерно хищно «прилипать» к поверхности, исчез своеобразный шипящий звук резания, а прилагаемые усилия возросли, значит, пора браться за абразив. Удобнее всего затачивать цикли электроточилом на мелкозернистом и плотном круге, который не выкрашивается от контакта с металлом. Но главное – пластина всегда стачивается строго перпендикулярно боковым плоскостям, то есть без всяких ножевых скосов. При этом рабочая кромка имеет угол 90°, вершина которого отлично снимает старый лак и долго не тупится. Последнее, разумеется, целиком и полностью зависит от качества стали. Поэтому так хороши именно ножовочные полотна, закаленные до высокой твердости, почти насухо. Давным-давно их делали из высоколегированной Р6М5, именуемой в обиходе «рапидом» или «самокалом», а в совсем незапамятные 50—60-е годы XX столетия – из стали Р18 с высоким содержанием вольфрама. Но когда отношения с Китаем, основным его поставщиком, надолго испортились, неизносимый инструмент стал редкостью. Сегодня мы вынуждены довольствоваться неплохими, но далеко не первоклассными марками типа Х6ВФ, В2Ф и т. д.

Кстати, для циклевания совершенно, т. е. абсолютно не подходит большинство современных полотен, изготовленных с применением модной технологии, по которой в индукционных устройствах закаливаются лишь рабочая и верхняя кромки полосы (зубья и спинка), середина же остается практически сырой. Не берусь судить о размерах экономического эффекта подобного новшества, только даже в обыкновенном резании, для которого эти пилы, собственно, и предназначены, они показывают себя не лучшим образом. Отличить уродцев легко: всегда светлы, чисты, без налета сгоревшего масла, с продольными радужными серо-синими полосами от начала до конца. Разумеется, для изготовления цикли подходят исключительно полотна ножовок по металлу традиционного типа российской выделки – сплошь черные или коричневые, в масляном нагаре, марающем руки, поскольку закалены целиком.

Широких машинных (станочных) пил по «прогрессивной» технологии пока, к счастью, не производят, однако здесь следует оговориться. Цикля, изготовленная из такой пластины, получается, конечно, мощной, но именно по этой причине ее использование для финальной зачистки нежных предметов выглядит проблематично. Несомненно, грубый, подготовительный этап работы по снятию прочных покрытий на более или менее обширных площадях может быть выполнен исключительно ими, пока мы не подобрались к оголившемуся дереву.

Беда в том, что толстая (не менее 2 мм) железка, каленная до твердости порядка 60 HRC и выше, абсолютно не пружинит, дерет грубо и жестоко. Напротив, цикля из тонкого полотна ручной ножовки обладает своего рода обратной связью с поверхностью, она упруго и ненасильственно выглаживает ветхую древесину, ничего не сминая и не вырывая. К тому же легкая пластинка мгновенно передает осязательную информацию руке, позволяя работать с ювелирной точностью.

Чем крупнозернистее камень, на котором вы правите циклю, тем грубее будет режущая кромка и, соответственно, обработанная поверхность. Поэтому для доводки и финального выглаживания следует пользоваться инструментом, заточенном сугубо вручную на максимально плотном бруске. В идеале – это твердый природный абразив типа «арканзаса», да где же его достать? На крайний случай подойдет любой брусок, лишь бы он не истирался под сталью с образованием ложбинки, а стойко сохранял плоскость. Циклю при этом следует держать строго вертикально, т. е. перпендикулярно камню.

Объяснять на словах нехитрый процесс циклевания совершенно бессмысленно, так как он перенасыщен мелкими нюансами субъективного и объективного толка. Приступив к работе, вы уже через пять минут ухватите суть, а через час возомните себя потомственным реставратором.

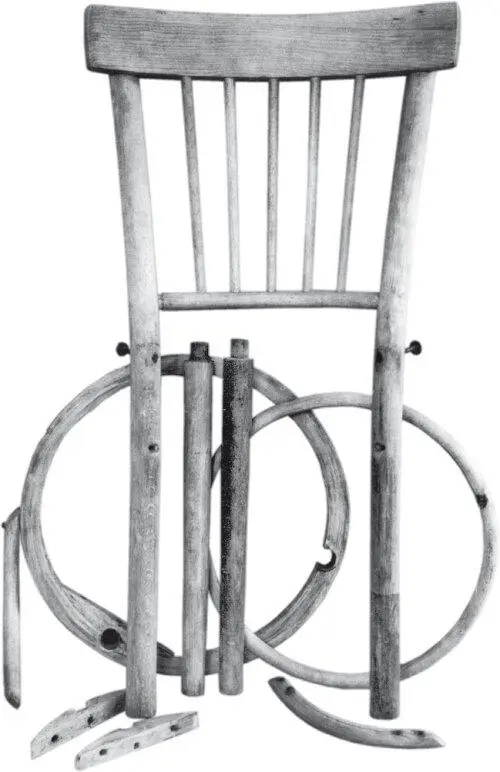

Рис. 10

Прочная, твердая подстилающая древесина и хрупкое покрытие создают самые благоприятные условия по его удалению. Напротив, чем древесина мягче, а лак или краска свежее и эластичнее, тем больше проблем. Например, таких: от трения кромка цикли разогревается, плавит лак и не счищает, а словно бы наволакивает, размазывает его. Остается почаще точить инструмент и не торопиться. Таких тонкостей множество, а оружие против них одно – личный опыт, который не может быть заменен никакими рассказами. Вероятно, не стоит уточнять, что вообще перед работой желательно полностью разобрать предмет на составные части (рис. 10), поскольку в местах стыковки деталей очень трудно добиться приемлемого качества циклевки, там всегда остаются какие-то нетронутые островки, закоулки и другие огрехи, а расшатанные стыки так или иначе требуют капитального вмешательства.
