Валерий Хорев - Ремонт и реставрация мебели и предметов антиквариата

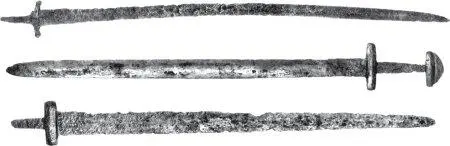

Сравните:

а

б в г

Рис. 47

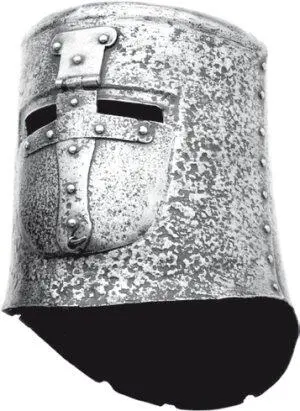

Любопытно также взглянуть на образчик очаговой коррозии, поразившей немецкий рыцарский шлем XIII века (копия XIX века) (рис. 48). Остается неясным, была ли сымитирована натуральная коррозия или предмет попросту держали в сыром помещении вплоть до последних дней. К слову сказать, практика изготовления замечательно достоверных реплик всевозможных доспехов была распространена в конце позапрошлого – начале прошлого столетий, и качество изделий не оставляет желать лучшего – хоть одевай это железо и сражайся за прекрасных дам. Обычно изделия такого рода сохранялись в частных коллекциях богатых людей, в сухих и теплых особняках, поэтому сомнительно, чтобы данный экземпляр тихо гнил в погребе, приходя в нынешнее состояние. Скорее всего, здесь действительно имеет место умелая имитация ржавчины, поскольку отчетливых научных методов датировки тогда не существовало, и мастерски состаренный доспех можно было реализовать за большие деньги.

Рис. 48

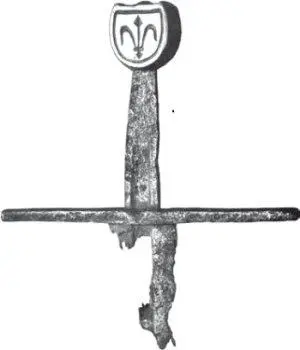

Вот еще интересный пример того, как при равных шансах на выживание деталь, изготовленная из бронзы, ничуть не пострадала и явилась нам в том виде, что имела столетия назад, когда мастер водрузил ее на хвостовик клинка, выглядевшего тогда чуточку иначе (остатки рукояти меча, XIV век) (рис. 49). Здесь даже заметен характерный тип разрушения всех кованых стальных клинков, которые, имея неоднородную структуру, быстрее теряют мягкие фрагменты с высоким содержанием железа, в то время как углеродистые участки сопротивляются дольше и, соответственно, предстают взору в виде продолговатых волокнистых форм.

Рис. 49

Давайте рассмотрим каждый из реставрационных этапов подробнее.

Первое, что следует проделать со всяким старым предметом, изготовленным из не боящегося воды материала – хорошенько искупать его с хозяйственным мылом или каким-ни– будь иным средством. Порой этого оказывается вполне достаточно. В том случае, если имеются наслоения краски, лаков, окаменевшей смазки (например, солидол основательно подсыхает со временем), придется воспользоваться ацетоном или одним из тех ужасных ядовитых составов, что продаются специально для размягчения и снятия застарелых пленок.

Далее наступает черед ржавчины. Эта злодейка предстает в разных обличиях, от легкого поверхностного налета до почти полного замещения изначального металла. Последний вариант нам неподвластен, ибо даже в музеях в подобной ситуации предпочитают оставить раритет как есть, стабилизировав его печальное состояние. Существуют изощренные методы восстановления железа из окислов путем нагревания его в атмосфере водорода, однако мне не приходилось слышать о получении реальных приемлемых результатов подобной алхимии, не говоря уже о взрывоопасности и денежной стоимости таких опытов.

Коль скоро поражена одна только поверхность, есть смысл применить керосин. Обладая щелочной реакцией, он избирательно растворит слабую ржавчину и разрыхлит ее корки в углублениях. Аналогичным действием славится также дизельное топливо (солярка). Разумеется, мелкие детали следует попросту утопить на сутки-двое в какой-нибудь банке, крупные же – обмотать тряпьем и залить керосином.

Крацевание стальной щеткой эффективно, особенно если эту щетку вертит электромотор. Но тут надо смотреть по ситуации – что хорошо для садовых ворот, то канделябру смерть! Так как речь в нашем случае идет не о ремонте гаража, то лучше довериться чистой мускульной силе. Предпочтительна мягкая щетка из тонкой эластичной проволоки, чтобы не царапать предмет.

К сожалению, все вышеперечисленные способы не решают проблемы матерой коррозии, въевшейся, точно оспа, на глубину от 1 до 3–5 мм, и удаление последней целиком и полностью во власти кислот.

Исходя из личного опыта, могу сказать, что наиболее полноценно, чисто и качественно работает H 2S0 4– серная кислота, хотя соляная и азотная также хороши, однако страшно «дымят», особенно азотка, отравляя все вокруг. Ортофосфорная привлекает относительной безопасностью в обращении, но медлительна и к тому же оставляет на поверхности металла вторичные фосфатные пленки, требующие дополнительного крацевания.

Вероятно, не стоит пояснять, что концентрированная кислота любой природы одновременно уничтожит и ржавчину, и саму сталь, поэтому травят всегда растворами. Чем больше воды, тем нежнее процесс, но и этого мало. Существует класс веществ, именуемых ингибиторами. Будучи добавлены в кислоту, они препятствуют ее воздействию на чистый металл, нисколько не возбраняя растворять окислы, причем настолько успешно, что ингибированную кислоту можно перевозить в простых железнодорожных цистернах.

Известно большое количество промышленных ингибиторов под невразумительными коммерческими названиями, состоящими из цепочки букв и цифр, но в розничную торговлю они практически не поступают, а потому говорить о них бессмысленно. Гораздо полезнее помнить, что общедоступным и эффективным ингибитором служит обычный уротропин, прессованные таблетки которого продаются как «Сухой спирт» или «Сухое горючее» для рыбаков, охотников и туристов. Рецептуру раствора придется подбирать опытным путем в зависимости от вида кислоты, ее концентрации и материала очищаемого предмета, но в целом это будут цифры порядка 0,5–2 %.

Конкретное время выдержки колеблется от минут до суток, в зависимости от состояния предмета. В любом случае его следует то и дело (минимум каждые полчаса) тереть щетинной кистью, иначе реакция замедляется, а травление будет неравномерным. Дело в том, что любое внешнее препятствие – пузырек газа, чешуйка ржавчины или грязи преграждают кислоте доступ к металлу, и на этом месте остается бугорок с отчетливым краем. Когда целью работы является чистка, подобный недосмотр обернется браком, но в реставрационной практике сплошь и рядом приходится имитировать старое, ноздреватое железо, имея сырьем девственную современную заготовку. Тогда-то упомянутые пузырьки и прочий сор становятся лучшими помощниками. Особенно замечательно, если поверхность чуть-чуть корродированна, имеет окалину, какую-нибудь накипь и т. д. Достаточно погрузить такую деталь в раствор кислоты (разумеется, не ингибированной) с концентрацией порядка 50 % и забыть о ней часов на десять, причем не болтать, не шевелить и вообще никак не тревожить. Уже через два-три часа вы увидите, что вся железка буквально залеплена пузырьками водорода, грязными лохмотьями отслоившихся полу-растворенных окислов и тому подобными субстанциями. В итоге назавтра вы достанете на белый свет великолепно источенное изделие, будто пролежавшее в могильном кургане века и века. Его остается лишь промыть и законсервировать.
